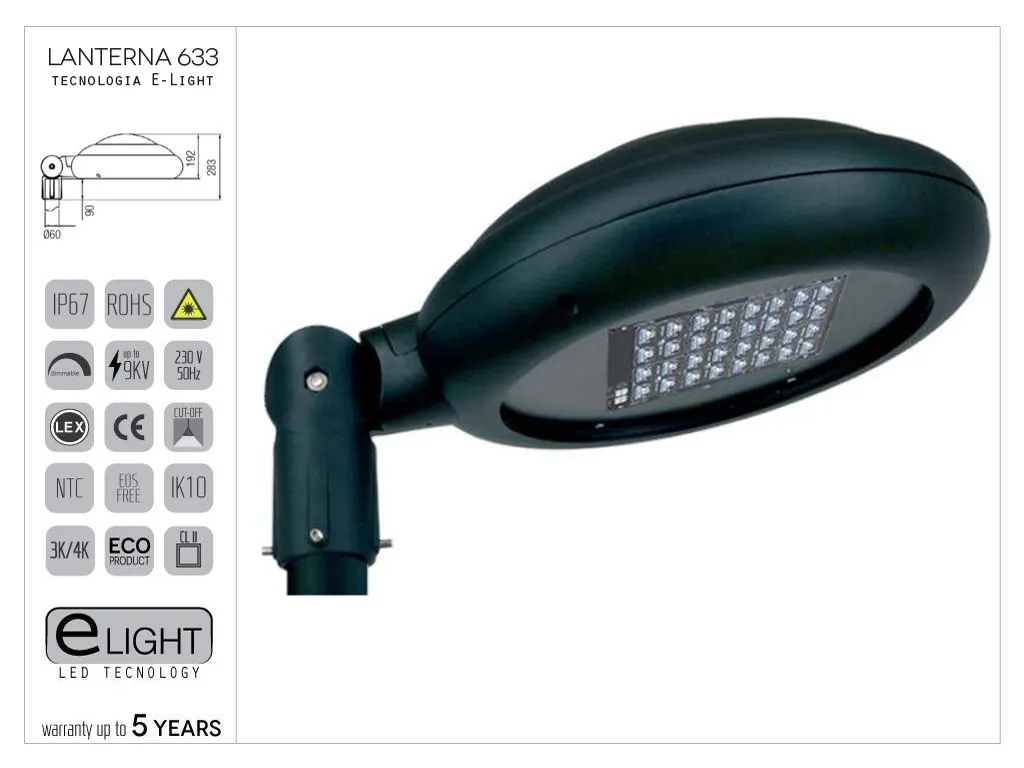

CITY Straßenleuchte aus Aluminium mit E-light-Technologie - Alle Leistungen



Basisschutz gegen atmosphärische Überspannungen bis zu 6 kV, erweiterbar auf 10 kV.

Netztreiber Typ OT mit Dimm- und Steuerungsmöglichkeit gemäß technischem Datenblatt.



Leistungsaufnahme, Farbtemperatur und Verkabelung in verschiedenen Ausführungen erhältlich.



Die Struktur besteht aus:

Zentraler Körper mit Form, Maßen und Profilen gemäß beiliegender Zeichnung. Verstellbarer Ausleger aus Aluminiumdruckguss; Montage am seitlichen Ausleger (180°) oder als Mastaufsatz auf Masten mit Ø60mm.

Der untere Teil besteht aus einem Aluminiumring, auf dem das LED-Modul montiert ist.

Der Ring ist an der Struktur angelenkt und wird mit einer Edelstahlschraube verschlossen.

Der Ring ist mit einer Neoprendichtung versehen, die dem Produkt die Schutzart IP65 garantiert.



Optik:

Besteht aus einem einzigen Aluminiumblock, der die Ableitung der von der LED-Diode abgegebenen Wärme gewährleistet.

Optik basierend auf geformten LEDiL IP67-Linsen, UV-beständig und schlagfest nach IK10, mit hochpräzisen Kollimatoren zur Bündelung des Lichtstrahls.

Die Leiterplatte ist mit einem speziellen Isolierpulver beschichtet, das den Schutz vor elektrostatischer Entladung erhöht.

Auf der Wärmeableitungsstruktur sind die IP67-Optiken mit einer wasserdichten Dichtung zum Schutz der LED-Schaltungen montiert.

Das gesamte LED-Modul ist mit sechs M4-Edelstahlschrauben am unteren Gehäuse der Leuchte befestigt.

Auf diese Weise kann das LED-Modul für eventuelle Wartungsarbeiten leicht entfernt werden.

Neben dem LED-Modul ist eine Halterung für den OT IP66 KL II-Treiber montiert, die ebenfalls mit Edelstahlschrauben an der Struktur befestigt ist, wodurch das Ganze leicht abnehmbar und vom LED-Modul getrennt ist.

Rund um die untere Struktur sind, gut isoliert, alle elektrischen Anschlüsse untergebracht, einschließlich der beiden Stecker, einer zum Trennen des LED-Moduls vom Treiber, einer zum Trennen des Treibers vom Stromnetz.

Lackiert in Anthrazitschwarz oder einer anderen RAL-Farbe auf Anfrage.

Maße, Formen und Profile gemäß der Zeichnung, die ein wesentlicher Bestandteil des Projekts ist.
