Ottica LED con tecnologia led E-light 56w - 7252lm - 4k - ottica asimmetrica.
Oberflächenschutz
Montageanleitung
Schraubenschutz
SCHRAUBEN UND BOLZEN
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
Optik bestehend aus hocheffizienten Chips mit verschiedenen Verkabelungen und Photometrien.
Schutz vor atmosphärischen Entladungen bis zu 10 kV im Gleichtaktmodus.
Netztreiber mit Dimm- und Steuerungsmöglichkeit.
Die Platte besteht in der Regel aus einer Aluminiumhalterung, die an die Struktur angepasst wird, auf der sie montiert werden soll.

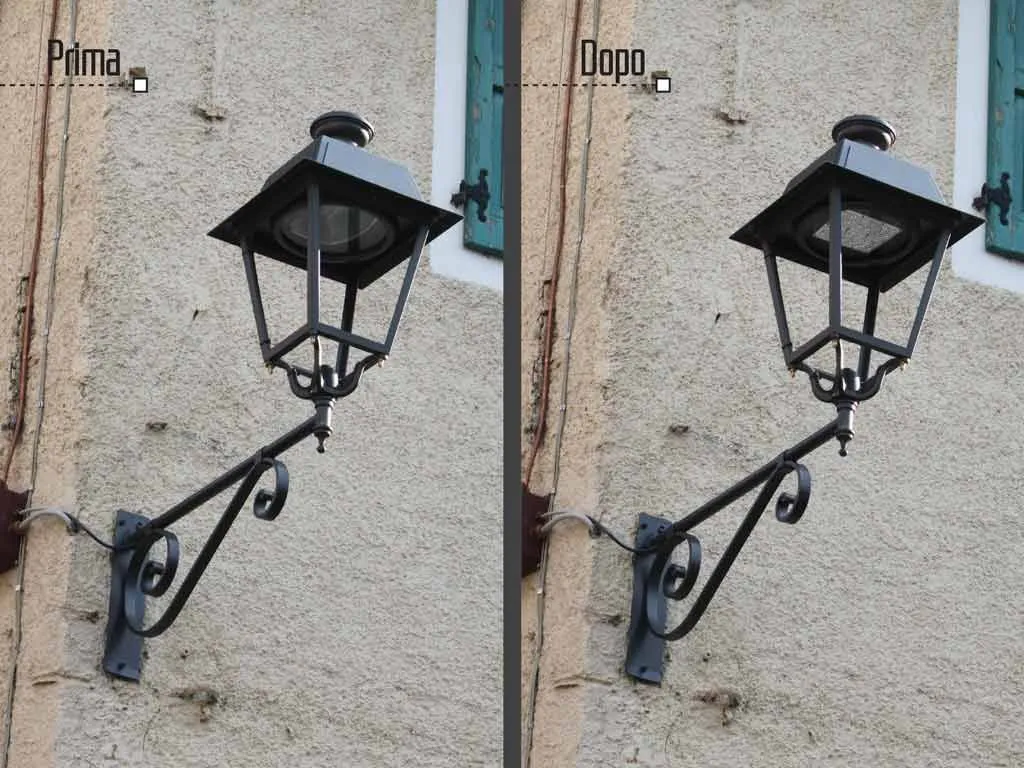

Der Bausatz fügt sich perfekt in die bestehende Leuchte ein und bewahrt den historischen und kulturellen Wert der Laterne. Gleichzeitig ermöglicht er die Nutzung der Vorteile moderner Technologie und die damit verbundenen Energieeinsparungen.
Die Anwendung des Kits erfordert keine strukturellen Änderungen an der Lampe und kann einfach und schnell durchgeführt werden.
Auf der Platte ist die Umrüsteinheit montiert.
Die Umrüstung garantiert dank der Verwendung von exzellenten Komponenten eine außergewöhnliche Leistung.
Optik:
Besteht aus einem einzigen Aluminiumblock, der die Ableitung der von der LED-Diode abgegebenen Wärme gewährleistet.
Optik basierend auf geformten IP67-Linsen, die UV-beständig und stoßfest nach IK10 sind, mit hochpräzisen Kollimatoren zur Bündelung des Lichtstrahls.
Die Leiterplatte ist mit einem speziellen Isolierpulver beschichtet, das den Schutz vor elektrostatischen Entladungen erhöht.
Auf der Wärmeableitungsstruktur sind die IP67-Optiken mit einer wasserdichten Dichtung zum Schutz der LED-Schaltungen montiert.
Der gesamte LED-Motor wird mit sechs M4-Edelstahlschrauben am unteren Gehäuse der Lampe befestigt.
Auf diese Weise kann der LED-Motor für eventuelle Wartungsarbeiten leicht entfernt werden.
Neben dem LED-Motor ist eine Halterung für den IP66 CL II oder CL I Treiber montiert, die ebenfalls mit Edelstahlschrauben an der Struktur befestigt ist, wodurch das Ganze leicht abnehmbar und vom LED-Motor getrennt ist.
Um die untere Struktur herum sind alle elektrischen Verbindungen gut isoliert angebracht, einschließlich der beiden Stecker, einer zum Trennen des LED-Motors vom Treiber und einer zum Trennen des Treibers vom Stromnetz.
Für jede Anpassungsanforderung wird die Art der LED-Verkabelung und die entsprechende Lichtabstrahlung je nach Straße und spezifischen Bedürfnissen berechnet.
Für die spezifische Nachrüstung sind Lichtstromverlaufskurven, photometrische Kurven und alle für die Planung erforderlichen technischen Parameter verfügbar.
Die Halterung für den LED-Motor wird von Fall zu Fall entworfen und gebaut, je nach der Leuchte, auf der sie montiert werden soll, und auch nach den Bedürfnissen des Planers und des Endkunden.
Halterung schwarz lackiert oder in anderer RAL-Farbe auf Anfrage.
Spezifikationen
| Steuerung | Nein |
| CRI | 70 |
| K | 4000 |
| Lumen | 7252 |
| Optik | AS |
| Lichtquelle | LED |
| Lebensdauer h. | 80000 |
| Watt | 56 |
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
Montageanleitung
ALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
