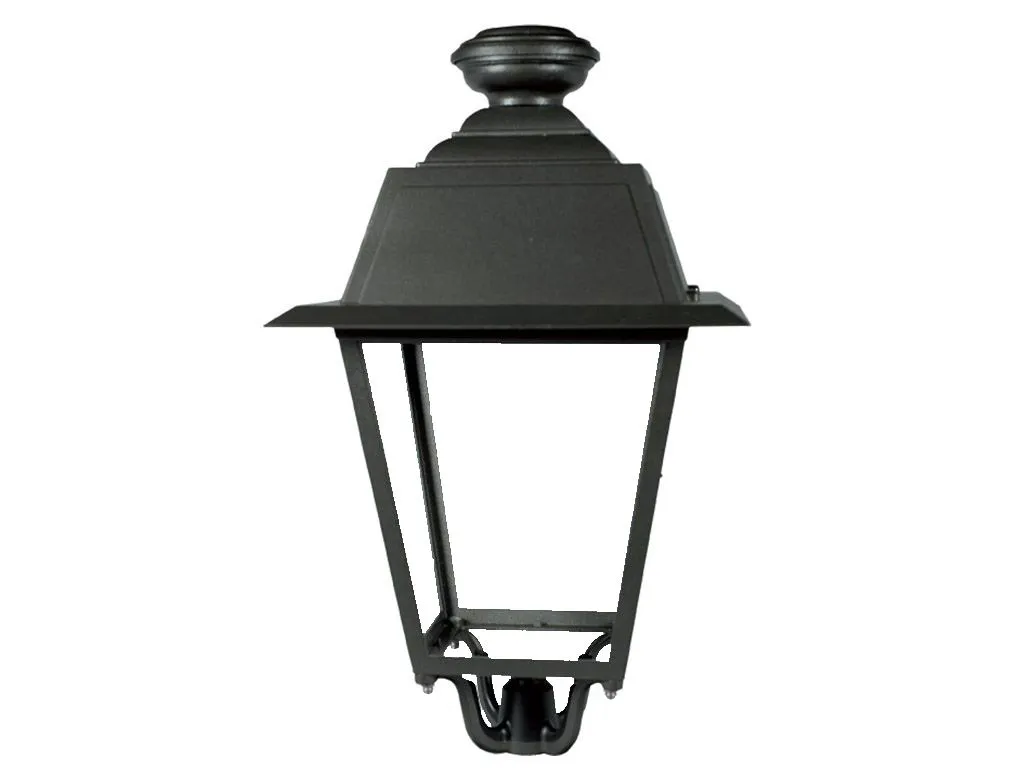

Beleuchtungslaterne aus Aluminiumdruckguss mit quadratischem Querschnitt, bestehend aus:
- Spinnenförmiger Halter aus Aluminiumdruckguss;
- Hutmuttern aus Messing;
- Unteres Segment aus Aluminiumdruckguss, aus einem einzigen Gussstück gefertigt;
- Oberes Segment aus Aluminiumdruckguss, aus einem einzigen Gussstück gefertigt und komplett mit BOX der Klasse II;
- Abdeckung aus Polymethylmethacrylat (PMMA);
- Asymmetrische Lichtverteilungsoptik, hergestellt durch Pressen aus einem hochreinen Aluminiumblech mit einer Anodisierung auf Siliziumbasis, die durch einen speziellen Mechanismus am oberen Segment befestigt ist;
- Keramikfassung mit E27- oder E40-Sockel und Leitungstrennschalter; Schutzart des Elektrikgehäuses IP49, Schutzart des Optikgehäuses IP66, Isolationsklasse I und II;
- Abdeckhaube aus Aluminiumguss, mit Scharnier am Mittelrahmen befestigt.
Äußere Schrauben aus Messing und Bolzen aus Edelstahl.
Betrieb und Wartung:
Um Zugang zur elektrischen Ausrüstung zu erhalten, genügt es, eine einzige Schraube zu lösen und das obere Segment zu drehen.
Der Trennschalter unterbricht automatisch die Stromversorgung der Laternenverkabelung. Zum Auswechseln der Lampe muss die Optik angehoben werden.
Während der Wartungsarbeiten wird kein Teil oder Bauteil der Laterne von der Struktur getrennt.
Standardverkabelung S.A.P. oder H.G. mit phasenkompensierter BOX der Klasse II.
Reflektorplatte CUT OFF oder FULL CUT OFF.
Oberflächenschutz:
Lackierung in Schwarz Antik, Typ EUROCOMITALIA.
Siehe Lackierungsspezifikationen.
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
Montageanleitung
ALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
