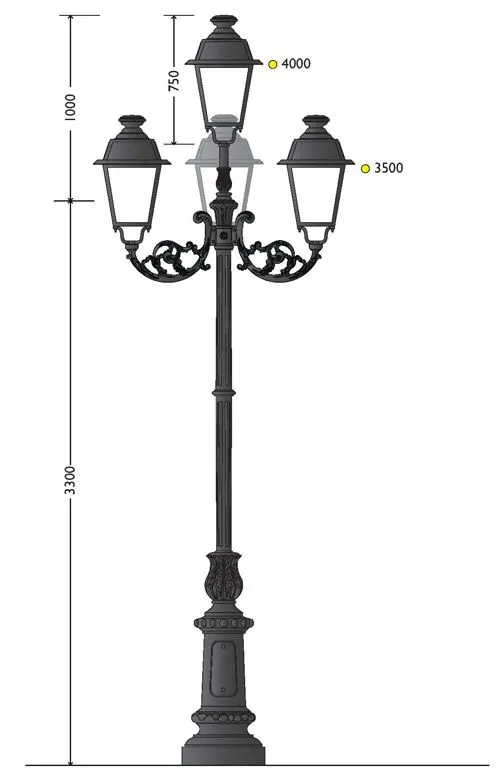

Gusseiserner Sockel für einen Zier-Mast, aus einem einzigen Guss gefertigt.
Höhe: 868 mm.
Breite: 480 mm.
Der untere kreisförmige Teil ist durch ein konkav-konvexes Element mit Friesdekor mit dem zylindrischen Mittelteil verbunden.
In der Mitte befindet sich eine gusseiserne Wartungsklappe, die für die Aufnahme einer Klemmenleiste im Inneren vorbereitet ist.
Der Sockel wird durch ein zylindrisches Band abgeschlossen, das mit dreidimensionalen kreisförmigen Motiven und einem Akanthusblatt-Fries verziert ist.
Gusseiserner Mast nach UNI EN 1561 GJL250, stilvoll gearbeitet mit Korpuselementen mit rundem Querschnitt.
Höhe: 2700 mm.
Der Mast besteht aus einem zylindrischen unteren Sockel, gefolgt von einem konisch-zylindrischen Element und ist mit einer imposanten ornamentalen Blume mit Akanthusblättern verziert.
Der Schaft, der durch ein gewölbtes zylindrisches Band in zwei Teile geteilt ist, ist kanneliert, hat einen kegelstumpfförmigen Querschnitt und wird von einem breiten, glatten zylindrischen Band mit gewölbten Kanten abgeschlossen.
Der Mastkopf, COD TP1, ist mit Bolzen am Stahlkern befestigt, mit langen stilisierten Pflanzenmotiven verziert und wird von einer abgestuften zylindrischen Kappe gekrönt, die mit einem Fries aus bandförmigen Motiven dekoriert ist.
Vorbereitet für die Befestigung einer Aufsatzleuchte mittels eines 3/4-GAS-Gewinderohrs, das auch zur Befestigung der Gusseisenkomponenten oder für Aufsätze der Serie 400 verwendet wird.
Kopfhöhe: 180 mm.
Lackiert in Anthrazitschwarz oder einer anderen RAL-Farbe auf Anfrage.
Maße, Formen und Profile gemäß der Zeichnung, die integraler Bestandteil des Projekts ist.
Ausgestattet mit einer M10-Schraube für die Erdung und einem Loch mit 55 mm Durchmesser für die Durchführung eines Elektrokabels im Inneren.
Die Bestandteile des Mastes sind aus einem einzigen Guss gefertigt.
Oberflächenschutz: Siehe Spezifikationen zum Materialschutz.
Mitgelieferte Elemente: Innerer Stahlkern FE 510 UNI 7810, feuerverzinkt nach Norm UNI 5745.
Montage: Siehe Montageanleitung.
Aufsatz für Masten vom Typ Skopas, mit Elementen aus Gusseisen und Aluminium, bestehend aus:
- Innenrohr für die Kabelführung;
- 3/4-GAS-Gewinderohr an der Spitze zum Anschluss einer Laterne;
- in der Mitte Aluminiumbefestigungen für den Gusseisenmast.
Der Aufsatz ist stielförmig gebogen und mit floralen Motiven aus Akanthusranken verziert, die am Ende in einem stilisierten Kelch münden.
Ungefähre Abmessungen des Aufsatzes:
Breite 550 mm; Höhe 450 mm.
Lackiert in Anthrazitschwarz oder einer anderen RAL-Farbe auf Anfrage.
Basisoptik bestehend aus 12 Chips - 30W, 2592 Lumen, Lebensdauer 60000h, 3K, asymmetrische Optik.
Grundschutz gegen atmosphärische Überspannungen 6 kV.
Netzteil-Treiber mit Dimm- und Steuerungsmöglichkeit.
Verbrauch, Farbtemperatur und Verkabelung in verschiedenen Ausführungen erhältlich.
Struktur bestehend aus:
Körper mit Form, Maßen und Profilen gemäß der beigefügten Zeichnung.
Anschluss für Aufsatz- oder Hängeversion mit 3/4-Zoll-Gewinderohr, zur Verschraubung an der Tragstruktur.
Bei der Aufsatzversion sind das Gewinderohr und die Schrauben am Kopf der Struktur durch eine ornamentale Aluminiumhülse verdeckt.
Der untere Teil besteht aus einem Aluminiumgehäuse, auf dem das LED-Modul montiert ist.
Das LED-Modul wird mit 4 Edelstahlschrauben an der Struktur befestigt.
IP65 LED-Gehäuse.
Optik:
Besteht aus einem einzigen Aluminiumblock, der die Ableitung der von der LED-Diode abgegebenen Wärme gewährleistet.
Optik basiert auf geformten LEDiL IP67-Linsen, UV-beständig und stoßfest nach IK10, mit hochpräzisen Kollimatoren zur Bündelung des Lichtstrahls.
Die Leiterplatte ist mit einem speziellen Isolierpulver beschichtet, das den Schutz vor elektrostatischen Entladungen erhöht.
Auf der Wärmeableitungsstruktur sind die IP67-Optiken mit einer wasserdichten Dichtung zum Schutz der LED-Schaltungen montiert.
Das gesamte LED-Modul ist mit sechs M4-Edelstahlschrauben am unteren Gehäuse der Leuchte befestigt.
Das LED-Modul ist für eventuelle Wartungsarbeiten leicht abnehmbar.
Neben dem LED-Modul ist eine Halterung für den Netzteil-Treiber montiert, die ebenfalls mit Edelstahlschrauben an der Struktur befestigt ist, was das Ganze leicht abnehmbar und vom LED-Modul getrennt macht. Um die untere Struktur herum sind, gut isoliert, alle elektrischen Anschlüsse angebracht, einschließlich Stecker – einer zum Trennen des LED-Moduls vom Treiber und einer zum Trennen des Treibers vom Stromnetz.
Lackiert im ANTIK-Finish EUROCOMITALIA oder einer anderen RAL-Farbe auf Anfrage.
Kopf für Zier-Mast, aus einem einzigen Gusseisenguss gefertigt für Masten mit zwei oder drei Armen und einer Laterne an der Spitze.
Das Element besteht aus einer zylindrischen Basis, die von einem großen, gewölbten Blumenmotiv mit Akanthusblättern gekrönt wird.
Der glatte zylindrische Schaft endet mit einem einfachen kreisförmigen Band.
Vorbereitet zur Befestigung an einem Stahlkern für Masten mittels eines 3/4-GAS-Gewinderohrs, auch zur Anbringung von Aufsätzen der Serie 400.
Darüber hinaus kann das Element einen weiteren Aufsatzleuchtkörper oder einen pastoralen Ausleger der Serie 500 aufnehmen.
Elementhöhe: 300 mm.
Komponenten
111 Cast iron pole with large round base
405.3 Skopas pole top bracket
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
Montageanleitung
ALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
