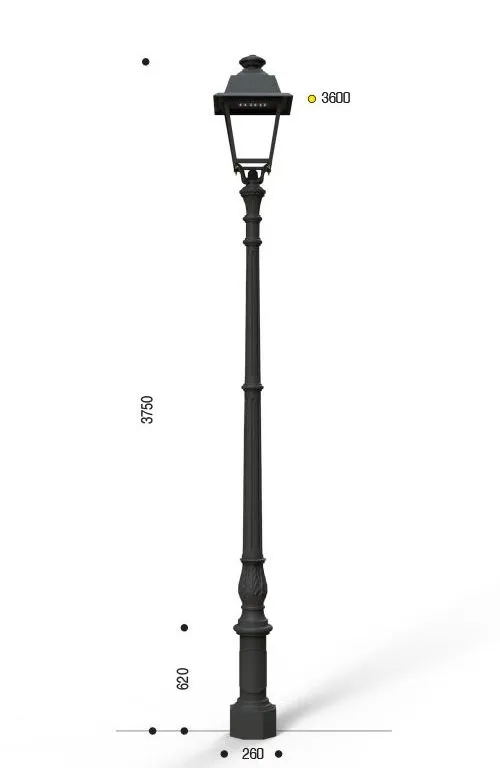

Stilvoll gearbeiteter Gusseisenmast mit Korpuselementen von rundem Querschnitt.
Gesamthöhe 3750 mm; Lichtpunkthöhe 3600 mm.
Der Mast besteht aus einem Sockel, dessen achteckiger unterer Teil durch ein gestuftes, konisch-zylindrisches Element mit dem zylindrischen Mittelteil verbunden ist.
In der Mitte befindet sich eine gusseiserne Revisionsklappe, die für die Aufnahme einer Klemmleiste im Inneren vorgesehen ist.
Der Sockel wird durch ein doppeltes zylindrisches Band abgeschlossen.
Sockelhöhe 620 mm; Sockelbreite 260 mm.
Der Schaft hat einen zylindrischen unteren Teil, gefolgt von einem konisch-zylindrischen Element und ist mit einer imposanten Zierblume mit Akanthusblättern verziert.
Der mittlere Teil des Schafts, der durch ein zylindrisches Band in zwei Teile geteilt ist, ist kanneliert, hat einen kegelstumpfförmigen Querschnitt und wird durch ein breites, glattes zylindrisches Band mit abgerundeten Kanten abgeschlossen.
Der Mastkopf TP1, der mit Bolzen am Stahlkern befestigt ist, ist mit langen, stilisierten Pflanzenornamenten verziert und wird von einer gestuften zylindrischen Kappe gekrönt, die mit einem Fries mit bandartigen Motiven verziert ist.
Der Mast ist für die Aufnahme der Laterne COD 602 vorbereitet, die am Stahlkern des Mastes verschraubt wird.
Ausgestattet im Stahlkern mit einer M10-Schraube zur Erdung und einem Loch mit 55 mm Durchmesser für die Durchführung eines Elektrokabels im Inneren.
Alle Elemente aus Gusseisen oder Aluminium sind aus einem Guss gefertigt.
OBERFLÄCHENSCHUTZ
Die Gusseisenoberflächen werden vor dem Lackiervorgang ordnungsgemäß sandgestrahlt.
Die Stahloberflächen sind feuerverzinkt.
Die Lackierung erfolgt nach folgendem Zyklus:
eine Schicht Einkomponenten-Zinkphosphat-Grundierung, eine Deckschicht aus hochschutzfähigem, katalysiertem Zweikomponenten-Schutzlack.
Standardfarbe: Schwarz-Antik Typ EUROCOMITALIA.
Auf Anfrage ist eine Lackierung nach Kunden-RAL möglich.
BESCHLÄGE
Schrauben und Zubehör aus Edelstahl AISI 316.
LIEFERUMFANG
Innenkern aus verzinktem Stahl.
Komponenten
101 Cast iron pole with small octagonal base
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
Montageanleitung
ALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
