ttica LED con tecnologia led E-light 12w - 1588lm - 3k - ottica rotosimmetrica.
Oberflächenschutz
Montageanleitung
Schraubenschutz
SCHRAUBEN UND BOLZEN
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.

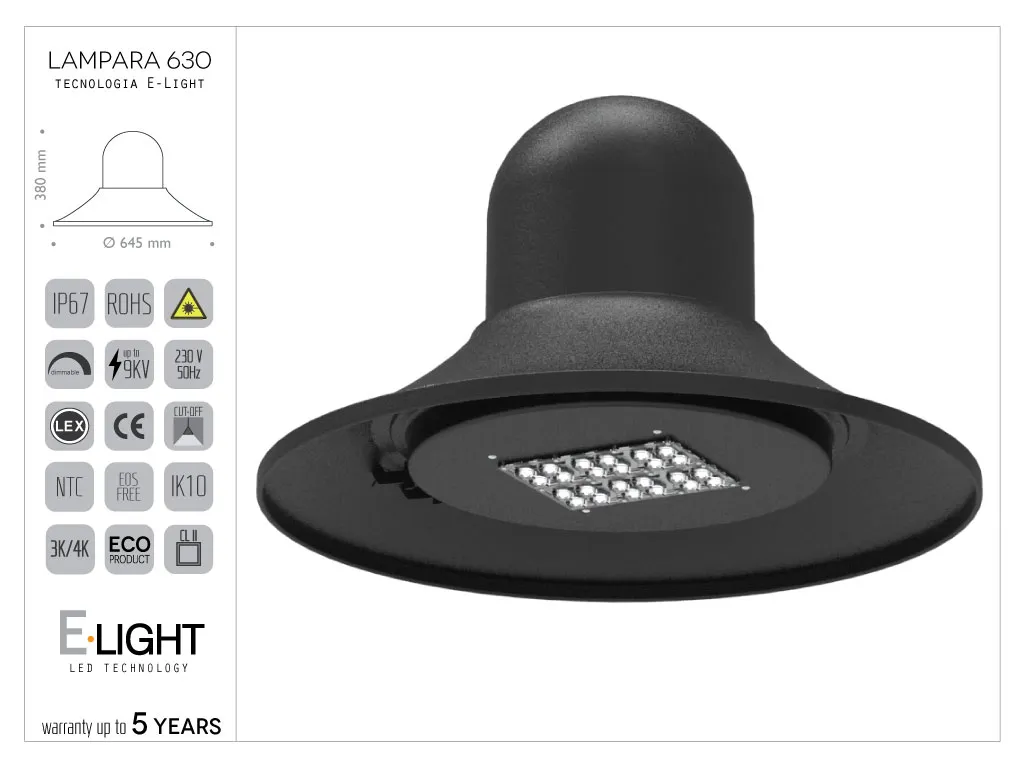

Optik mit E-Light-Technologie.
Grundschutz von 6 kV gegen atmosphärische Entladungen.
Netztreiber mit Dimm- und Steuerungsmöglichkeit. .
Leistungsaufnahme, Farbtemperatur und Verkabelung in verschiedenen Ausführungen erhältlich.
Struktur bestehend aus:
Zentralkörper mit Form, Maßen und Profilen gemäß der beigefügten Zeichnung.
Anschluss mit einem 3/4-Zoll-Gewinderohr, das mit einem Dichtungsring für einen wasserdichten Verschluss an die Trägerstruktur geschraubt wird.
Das Gewinderohr und die Schrauben am oberen Ende der Struktur sind durch eine Zierhülse aus Aluminium verdeckt.
Unterteil bestehend aus einem Aluminiumring, auf dem das LED-Modul montiert ist.
Der Ring ist an der Struktur angelenkt und wird mit einer Edelstahlschraube verschlossen.
Der Ring ist mit einer Neoprendichtung ausgestattet, die dem Produkt die Schutzart IP65 garantiert.
Optik:
Besteht aus einem einzigen Aluminiumblock, der die Ableitung der von der LED-Diode abgegebenen Wärme gewährleistet.
Optik basierend auf geformten IP67-Linsen, UV-beständig und stoßfest nach IK10, mit hochpräzisen Kollimatoren zur Bündelung des Lichtstrahls.
Die Leiterplatte ist mit einem speziellen Isolierpulver beschichtet, das den Schutz vor elektrostatischen Entladungen erhöht.
Auf der Wärmeableitungsstruktur sind die IP67-Optiken mit einer wasserdichten Dichtung zum Schutz der LED-Schaltungen montiert.
Das gesamte LED-Modul ist mit sechs M4-Edelstahlschrauben am unteren Gehäuse der Leuchte befestigt.
Das LED-Modul ist für eventuelle Wartungsarbeiten leicht abnehmbar.
Neben dem LED-Modul ist eine Halterung für den Netztreiber montiert, die ebenfalls mit Edelstahlschrauben an der Struktur befestigt ist, wodurch die gesamte Einheit leicht abnehmbar und vom LED-Modul getrennt ist.Um die untere Struktur herum sind gut isoliert alle elektrischen Anschlüsse angebracht, einschließlich der Stecker – einer zum Trennen des LED-Moduls vom Treiber und einer zum Trennen des Treibers vom Stromnetz.
Lackiert in der Farbe ANTIK EUROCOMITALIA oder einer anderen RAL-Farbe auf Anfrage.
Spezifikationen
| Steuerung | Nein |
| CRI | 70 |
| K | 3000 |
| Lumen | 1588 |
| Optik | AR |
| Lichtquelle | LED |
| Lebensdauer h. | 90000 |
| Watt | 12 |
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
Montageanleitung
ALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
