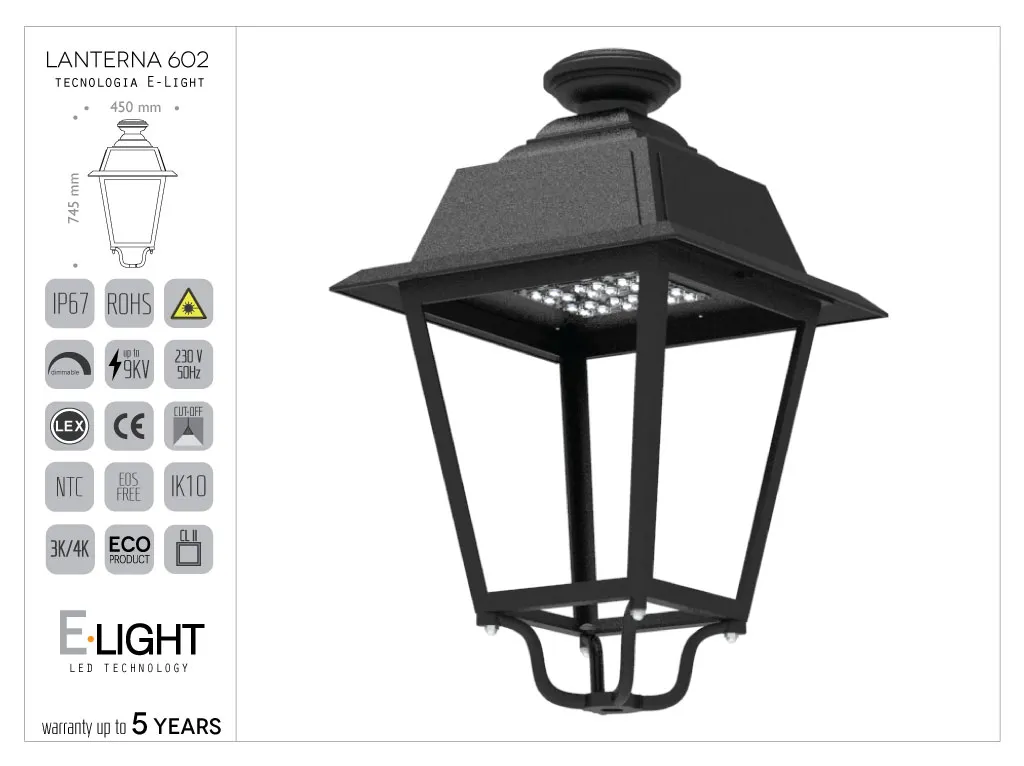

Künstlerische Quadratische Laterne aus Aluminiumdruckguss mit E-Light LED-Technologie 40W - 4838lm - 3k - Asymmetric Optic - 40W - 4838lm - 3k - Asymmetric Optic
code 602012
Beschreibung
Spezifikationen
Downloads
Varianten
Grundschutz gegen atmosphärische Entladungen von 6 kV.
Netztreiber mit Dimm- und Steuerungsmöglichkeit.
Leistungsaufnahme, Farbtemperatur und Verkabelung in verschiedenen Ausführungen erhältlich.
Die Struktur besteht aus:
Körper mit Form, Maßen und Profilen gemäß der beigefügten Zeichnung.
Anschluss für Mastaufsatz- oder Hängeversion mit 3/4-Zoll-Gewinderohr, zur Verschraubung an der Trägerstruktur.
Bei der Mastaufsatzversion sind das Gewinderohr und die Schrauben am oberen Ende der Struktur durch eine Zierhülse aus Aluminium verdeckt.
Der untere Teil besteht aus einem Aluminiumgehäuse, in dem das LED-Modul montiert ist.
Das LED-Modul wird mit 4 EDELSTAHLSCHRAUBEN an der Struktur befestigt.
IP65 LED-Gehäuse.
Optik:
Besteht aus einem einzigen Aluminiumblock, der die Wärmeableitung der LED-Diode gewährleistet.
Optik basiert auf geformten IP67-Linsen, UV-beständig und schlagfest nach IK10, mit hochpräzisen Kollimatoren zur Bündelung des Lichtstrahls.
Die Leiterplatte ist mit einem speziellen Isolierpulver beschichtet, das den Schutz vor elektrostatischen Entladungen erhöht.
Auf der Wärmeableitungsstruktur sind die IP67-Optiken mit einer wasserdichten Dichtung zum Schutz der LED-Schaltkreise montiert.
Das gesamte LED-Modul ist mit sechs M4-Edelstahlschrauben am unteren Gehäuse der Leuchte befestigt.
Das LED-Modul ist für eventuelle Wartungsarbeiten leicht abnehmbar.
Neben dem LED-Modul ist eine Halterung für den Netztreiber montiert, die ebenfalls mit Edelstahlschrauben an der Struktur befestigt ist, wodurch die gesamte Einheit leicht abnehmbar und vom LED-Modul getrennt ist. Um die untere Struktur herum sind alle elektrischen Anschlüsse gut isoliert angebracht, einschließlich der Stecker: einer zum Trennen des LED-Moduls vom Treiber und einer zum Trennen des Treibers vom Stromnetz.
Lackiert in der Farbe ANTIK EUROCOMITALIA oder einer anderen RAL-Farbe auf Anfrage.
Netztreiber mit Dimm- und Steuerungsmöglichkeit.
Leistungsaufnahme, Farbtemperatur und Verkabelung in verschiedenen Ausführungen erhältlich.
Die Struktur besteht aus:
Körper mit Form, Maßen und Profilen gemäß der beigefügten Zeichnung.
Anschluss für Mastaufsatz- oder Hängeversion mit 3/4-Zoll-Gewinderohr, zur Verschraubung an der Trägerstruktur.
Bei der Mastaufsatzversion sind das Gewinderohr und die Schrauben am oberen Ende der Struktur durch eine Zierhülse aus Aluminium verdeckt.
Der untere Teil besteht aus einem Aluminiumgehäuse, in dem das LED-Modul montiert ist.
Das LED-Modul wird mit 4 EDELSTAHLSCHRAUBEN an der Struktur befestigt.
IP65 LED-Gehäuse.
Optik:
Besteht aus einem einzigen Aluminiumblock, der die Wärmeableitung der LED-Diode gewährleistet.
Optik basiert auf geformten IP67-Linsen, UV-beständig und schlagfest nach IK10, mit hochpräzisen Kollimatoren zur Bündelung des Lichtstrahls.
Die Leiterplatte ist mit einem speziellen Isolierpulver beschichtet, das den Schutz vor elektrostatischen Entladungen erhöht.
Auf der Wärmeableitungsstruktur sind die IP67-Optiken mit einer wasserdichten Dichtung zum Schutz der LED-Schaltkreise montiert.
Das gesamte LED-Modul ist mit sechs M4-Edelstahlschrauben am unteren Gehäuse der Leuchte befestigt.
Das LED-Modul ist für eventuelle Wartungsarbeiten leicht abnehmbar.
Neben dem LED-Modul ist eine Halterung für den Netztreiber montiert, die ebenfalls mit Edelstahlschrauben an der Struktur befestigt ist, wodurch die gesamte Einheit leicht abnehmbar und vom LED-Modul getrennt ist. Um die untere Struktur herum sind alle elektrischen Anschlüsse gut isoliert angebracht, einschließlich der Stecker: einer zum Trennen des LED-Moduls vom Treiber und einer zum Trennen des Treibers vom Stromnetz.
Lackiert in der Farbe ANTIK EUROCOMITALIA oder einer anderen RAL-Farbe auf Anfrage.
