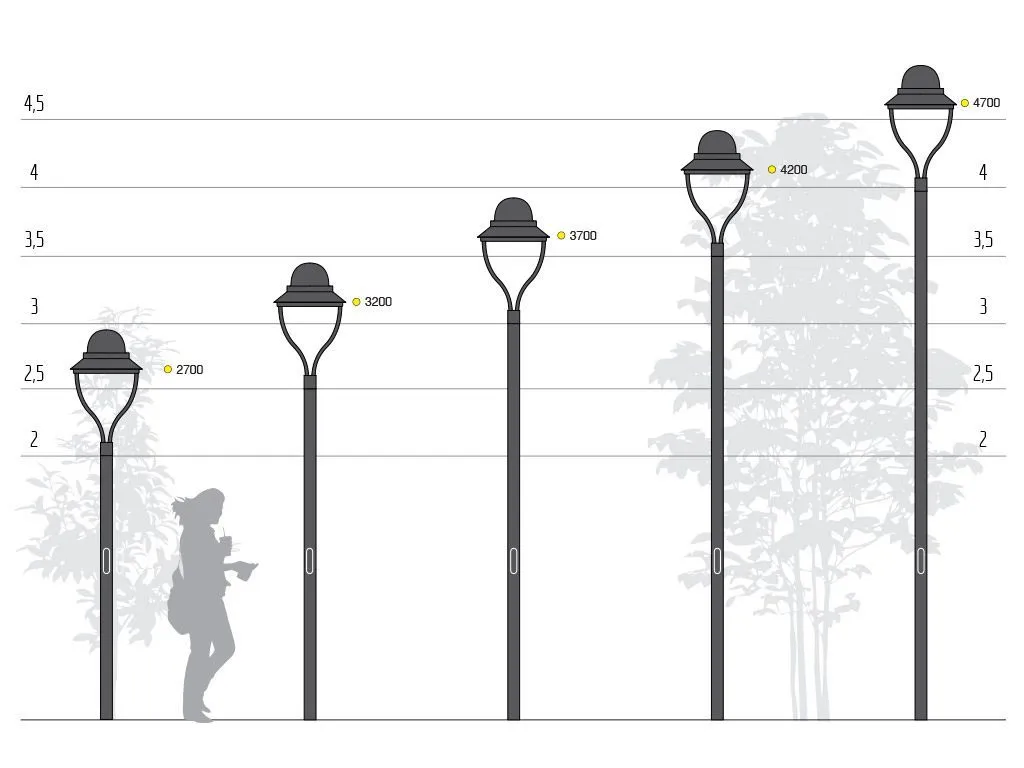

LED-Lichtmast der Serie Spillo

LED-Lichtmast der Serie SPILLO, bestehend aus einem einzigen Abschnitt mit 89 mm Durchmesser und an der Basis mit einer wärmehärtenden Schutzhülle ausgestattet.

Verfügt über eine Zugangstür und eine Klemmenleiste der Schutzklasse II.

An der Spitze des Mastes ist eine Gabel für die Leuchte 636 angebracht.

LED-Optik mit e-light-Technologie.

Schutz vor atmosphärischen Überspannungen bis zu 9 kV (Gleichtakt).

Struktur der Leuchte, bestehend aus:

Einem zentralen Körper mit Form, Maßen und Profilen gemäß der Zeichnung, mit einem Gabelarm zur Montage auf 89-mm-Durchmessern.

Der untere Teil des Leuchtenkörpers, der auf der Gabel montiert ist, besteht aus einem Aluminiumring, auf dem die LED-Module installiert sind. Der Ring ist mit einem Bajonettverschluss ausgestattet, der bei Wartungsarbeiten einfach zu bedienen ist. Der Ring ist mit einer Neoprendichtung versehen, die dem Produkt eine vollständige Schutzart von IP65 garantiert.

Die Gabel ist direkt auf den Aluminiumring der LED-Module aufgesteckt.

Die Struktur der Gabel ist hohl, um eine interne Kabelführung zu ermöglichen.

Zusätzlich kann die Gabel mit einem Höhenverstellsystem von +/- 10 cm ausgestattet werden (optional).

Optik:

Besteht aus einem einzigen Aluminiumblock, der die Wärmeableitung der LED-Diode gewährleistet.

Die Optik basiert auf geformten IP67-Linsen, die UV-beständig und schlagfest (IK10) sind, mit hochpräzisen Kollimatoren zur Bündelung des Lichtstrahls.

Die Leiterplatte ist mit einem speziellen Isolierpulver beschichtet, das den Schutz vor elektrostatischen Entladungen erhöht.

Auf der Wärmeableitungsstruktur sind die IP67-Optiken mit einer wasserdichten Dichtung zum Schutz der LED-Schaltungen montiert.

Der gesamte LED-Motor ist mit sechs M4-Edelstahlschrauben am unteren Körper der Leuchte befestigt.

Dadurch ist der LED-Motor für eventuelle Wartungsarbeiten leicht abnehmbar.

Neben dem LED-Motor ist eine Halterung für den IP66-Treiber der Schutzklasse II montiert, die ebenfalls mit Edelstahlschrauben an der Struktur befestigt ist, wodurch das Ganze leicht abnehmbar und vom LED-Motor getrennt ist.

Um die untere Struktur herum sind alle elektrischen Anschlüsse gut isoliert angebracht, einschließlich der beiden Stecker: einer zum Trennen des LED-Motors vom Treiber und einer zum Trennen des Treibers vom Stromnetz.

Alle Kabel von der Lichtquelle zur Klemmenleiste verlaufen geschützt im Inneren der Maststruktur.

An der Kontaktbasis des Mastes mit dem Bodenniveau befindet sich eine schützende wärmehärtende Hülle.

Befestigung im Fundament 500 mm unter Bodenniveau.

Der im Fundament verankerte Teil des Mastes ist mit einem Schlitz für die Kabelführung zum Kabelschacht und einem Loch auf Bodenniveau für die Erdung ausgestattet.
