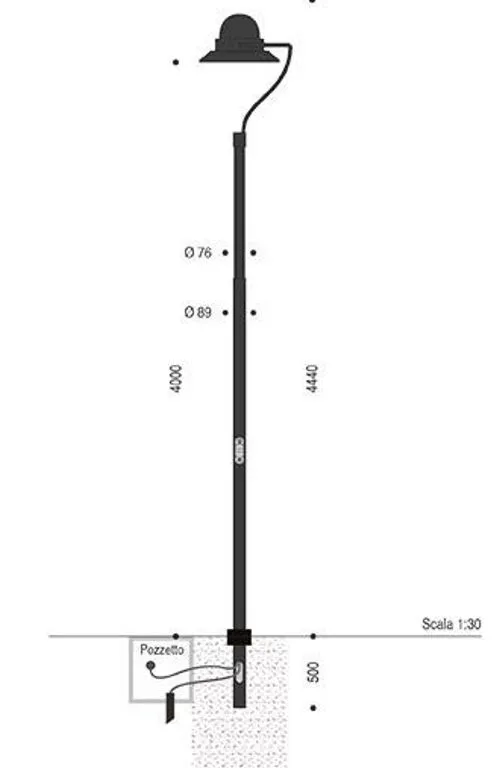

Konischer Beleuchtungsmast für TpLuna, aus verzinktem und lackiertem Stahl.
Der Mast besteht aus konischen Abschnitten mit einem Basisdurchmesser von 89 mm und einem Enddurchmesser von 76 mm.
Der Mast ist am Sockel mit einer Serviceklappe und einer Klemmleiste der Schutzklasse II ausgestattet.
An der Spitze des Mastes ist ein Mastaufsatz für Leuchten des Typs Luna (Code TPLX1) angebracht, der aus einem rohrförmigen Profil der Größe 40x25 mm besteht und gemäß der Zeichnung geformt ist.
Am oberen Ende ist das Rohrprofil im 90°-Winkel mit einem weiteren Rohrprofil (40x25mm) verschweißt und wird von einem 180°-Stahlkreis mit den Maßen 30x5mm abgeschlossen.
Am Ende des Kreises befinden sich Bohrungen zur Befestigung der Leuchte.
In der Mitte des Kreises, in Verbindung mit dem Rohrprofil, befindet sich eine Bohrung für die Kabeldurchführung.
Der Mastaufsatz ist für die Montage auf Masten mit 76 mm Durchmesser vorgesehen und wird mit Madenschrauben aus Edelstahl am Mast befestigt.
Leuchtmittel: Leuchte „Signora“ Code 628.3H3K, Lichtpunkthöhe 4 m.
Alle Kabel von der Lichtquelle bis zur Klemmleiste sind durch die Maststruktur geführt und geschützt.
An der Kontaktbasis des Mastes mit dem Bodenniveau befindet sich ein schützender Schrumpfschlauch.
Einbau im Mauerwerk 800 mm unter Bodenniveau.
Der im Mauerwerk verankerte Teil des Mastes ist mit einem Schlitz für die Kabeldurchführung zum Kabelschacht und auf Bodenniveau mit einer Bohrung für die Erdung ausgestattet.
OBERFLÄCHENSCHUTZ
Die Gusseisenoberflächen werden vor dem Lackiervorgang ordnungsgemäß sandgestrahlt.
Die Stahloberflächen sind verzinkt.
Die Lackierung erfolgt nach folgendem Zyklus:
eine Schicht Einkomponenten-Zinkphosphat-Grundierung, eine Endschicht hochschutzfähiger Zweikomponenten-Katalysatorlack.
Standardfarbe: Antikschwarz Typ EUROCOMITALIA.
Auf Anfrage ist eine Lackierung nach Kunden-RAL möglich.
SCHRAUBEN
Schrauben und Zubehör aus EDELSTAHL.
Komponenten
TPLX1
RS3 Konischer Stahlmast, HFT 3 Meter
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
Montageanleitung
ALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
