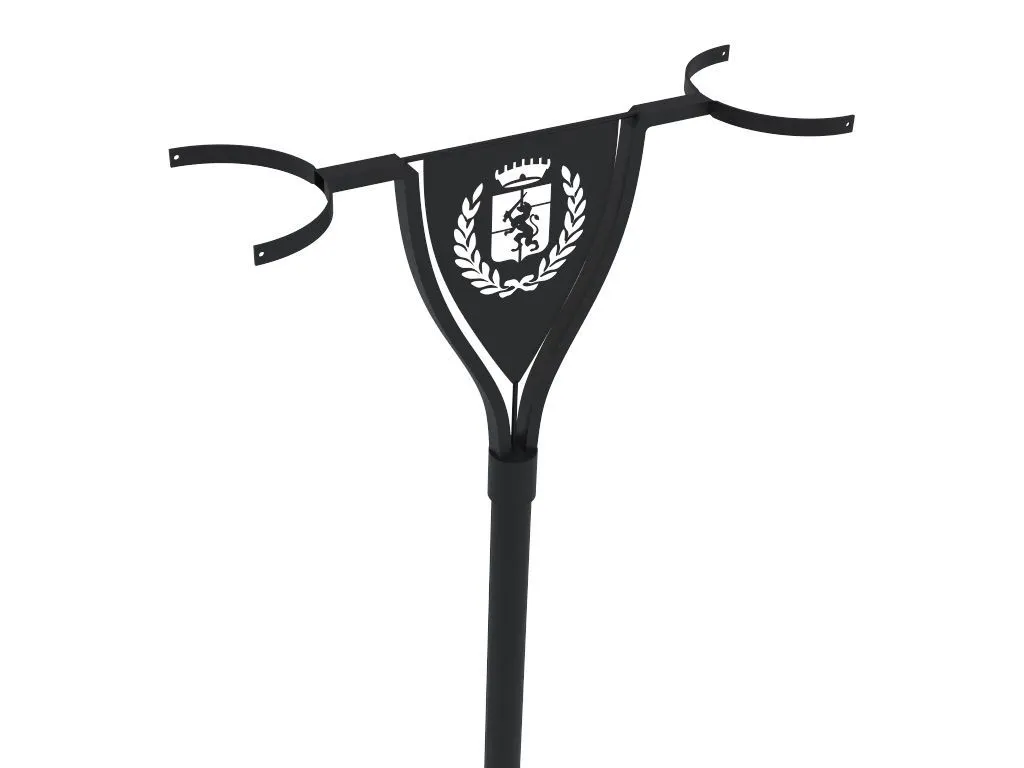

Mastaufsatz für Leuchten des Typs Luna, Code TPLX5, bestehend aus einem doppelten Rohrprofil mit den Maßen 40x25 mm, geformt wie in der Zeichnung dargestellt.
Am oberen Ende ist jedes Rohr im 90°-Winkel mit einem weiteren Rohr (40x25 mm) verschweißt und endet in einem 180°-Stahlbogen mit den Maßen 30x5 mm.
Der Mastaufsatz verfügt im mittleren Teil über eine Blechplatte mit Logo. Am Ende des Bogens befinden sich Bohrungen zur Befestigung der Leuchte.
In der Mitte des Bogens, in Verbindung mit dem Rohr, befindet sich eine Bohrung für die Kabeldurchführung.
Der Mastaufsatz ist für die Montage auf Masten mit einem Durchmesser von 76 mm vorgesehen und wird mit Gewindestiften aus Edelstahl am Mast befestigt.
Die Modernisierung bestehender Lichtpunkte ist mit unserem Produkt TPLUNA einfach und kostengünstig.
Installation auf jedem vorhandenen Mast mit beliebigem Durchmesser möglich.
Verschiedene ästhetische Lösungen mit 1, 2, 3 oder 4 Leuchtenkörpern und deren normgerechte Anpassung.
Dank seiner Schwenktechnologie ermöglicht das System, den Leuchtenkörper so anzupassen, dass er parallel zur Straße ausgerichtet ist, selbst wenn der Mast, auf dem er montiert ist, nicht senkrecht zur Straße steht (± 30°).
OBERFLÄCHENSCHUTZ
Die Gusseisenoberflächen werden vor dem Lackierprozess sorgfältig sandgestrahlt.
Die Stahloberflächen sind verzinkt.
Die Lackierung erfolgt nach folgendem Verfahren:
eine Schicht Einkomponenten-Zinkphosphat-Grundierung, eine Deckschicht aus hochschutzfähigem Zweikomponenten-Katalysatorlack.
Standardfarbe ist Antikschwarz Typ EUROCOMITALIA.
Auf Anfrage ist eine Lackierung nach Kunden-RAL möglich.
SCHRAUBEN
Schrauben und Zubehör aus EDELSTAHL.
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
Montageanleitung
ALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
