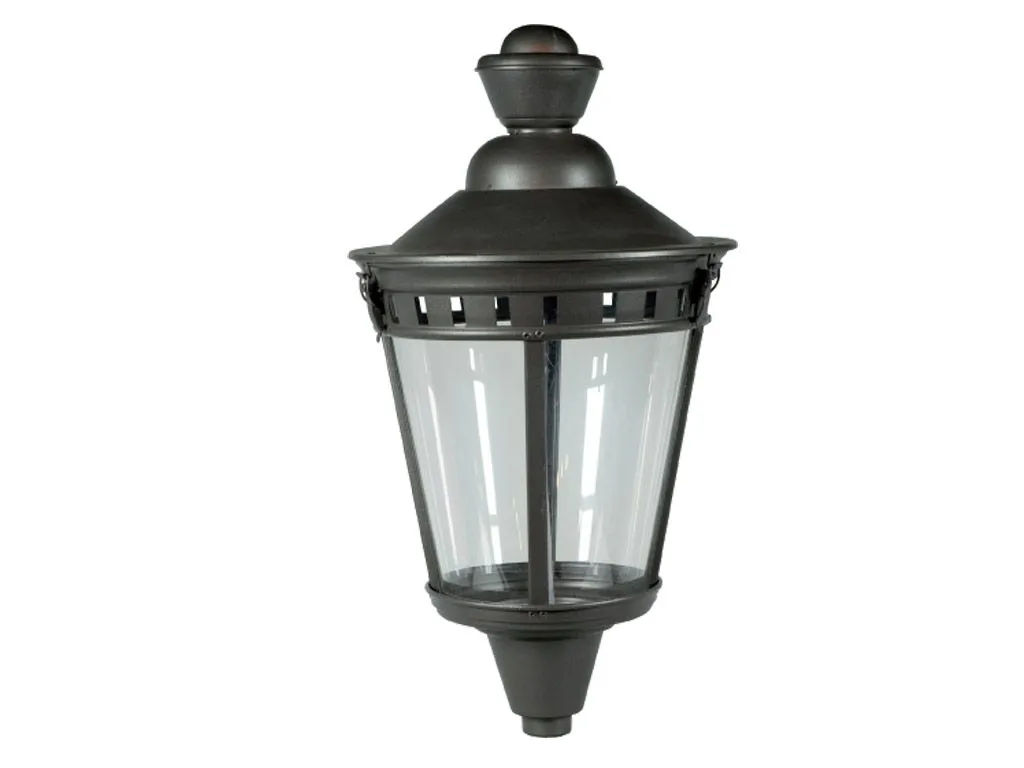

Laterne aus Aluminiumblech, bestehend aus:
- Gehäuse aus Aluminiumblech in den angegebenen Abmessungen;
- Reflektorplatte für die Verkabelung der CUT-OFF-Optik. Die Platte ist mit Muttern am Gehäuse befestigt und verfügt über eine Klappe zum Öffnen des Fachs mit den elektrischen Komponenten und der Lampe;
- Elektrische Einheit mit ENEC-Kennzeichnung, ausgestattet mit Kondensator, Zündgerät und Vorschaltgerät zur Zündung von HPS- (S.A.P.) oder Quecksilberdampflampen (H.G.), eingesetzt im oberen Träger;
- Stahlrohr mit 3/4-GAS-Anschluss, das direkt auf den Endträger geschraubt wird.
Schutzart des Fachs für die elektrische Ausrüstung: IP49.
Schutzart des optischen Fachs: IP66.
Betrieb und Wartung:
Die elektrische Ausrüstung ist im oberen Gehäuse untergebracht.
Um Zugang zur elektrischen Ausrüstung zu erhalten, lösen Sie einfach die Mutter neben dem Glas.
Zum Auswechseln der Lampe gehen Sie wie oben beschrieben vor.
Standardverkabelung für HPS oder Quecksilberdampf mit leistungsfaktorkorrigierter BOX der Klasse II.
Oberflächenschutz:
Antikschwarze Lackierung vom Typ EUROCOMITALIA.
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
Montageanleitung
ALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
