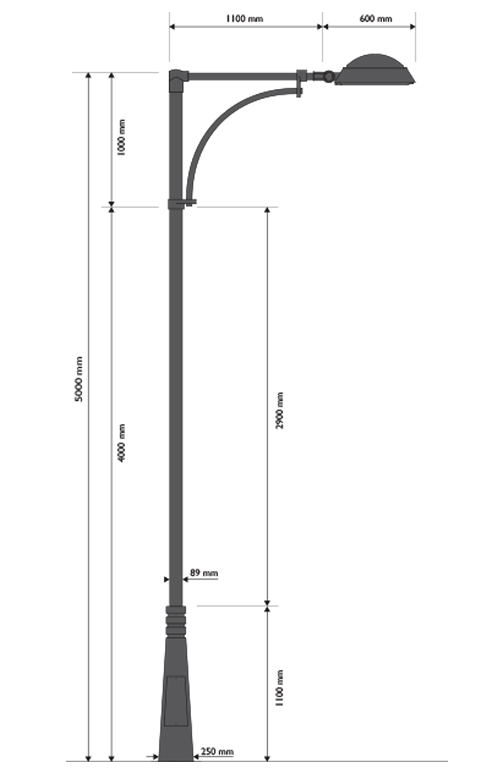

Palo per arredo urbano di altezza 5000 mm, composto da:
Base moderna in ghisa per pali in acciaio realizzata in un'unica fusione. Altezza base 1100 mm; larghezza 250 mm.
La base è circolare, liscia, di sezione tronco-conica. Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.
La base è conclusa da tre strisce circolari intervallate da altrettanti scanalate.
Fusto di altezza variabile 5000 mm e diametro 89 mm.
Braccio pastorale, COD 508, in stile moderno adatto al montaggio di armature stradali anche con testa palo orientabile per armatura a proiettore per illuminazione di facciate o monumenti.
Costituito da tubo in acciaio ad angolo retto come da disegno.
Il pastorale è tenuto al palo da ganci ornamentali in alluminio ed è decorato al centro da un semplice tubo semicircolare liscio.
Elementi di legatura con il palo e con i supporti ad arco in alluminio.
Misure base del pastorale: larghezza 1700 mm, altezza 1000 mm.
Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Tutti gli elementi in ghisa o alluminio sono realizzati in un'unica fusione.
Oberflächenschutz
Montageanleitung
Schraubenschutz
SCHRAUBEN UND BOLZEN
Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
