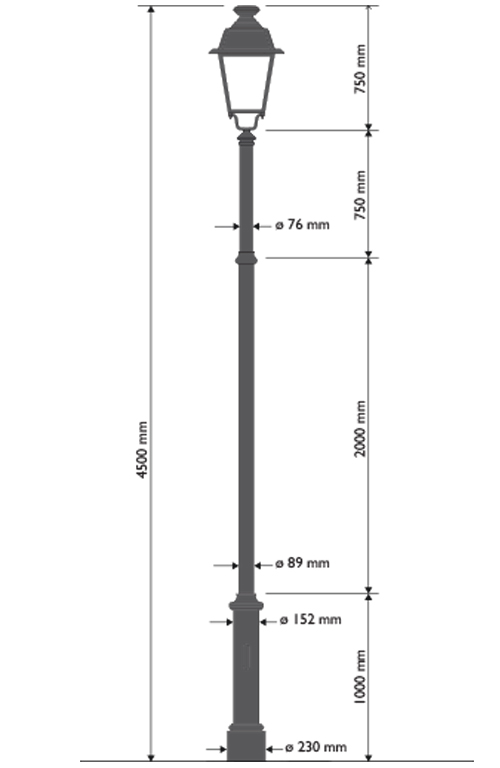

Palo in ghisa e acciaio, lavorato in stile e con elementi del corpo di sezione circolare, con altezza totale pari a 4,5 metri fuori terra.
Il palo è dotato di base circolare media in ghisa e acciaio, COD 316, realizzata in un'unica fusione, di altezza fuori terra pari a 1000 mm e larghezza 230 mm, con fusto tubolare diametro 152 mm, di cui 500 mm infissi al suolo.
L'ampia parte inferiore circolare è connessa alla parte centrale, anch'essa circolare, da una doppia fascia liscia: in basso tronco-conica; in alto bombata.
Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.
La base è conclusa da una fascia a gradoni e da un ornamento tronco-conico a forma di cono, in ghisa o alluminio.
Il fusto del palo è in acciaio a sezione circolare, di cui:
prima tratta diametro 89 mm e altezza 2000 mm;
seconda tratta diametro 76 mm e altezza 750 mm.
La testa del palo, COD TP2 è realizzata in un'unica fusione di ghisa ed è predisposta per attacco lanterna portata COD 602, imbullonata all’anima in acciaio del palo.
Il testa palo è fissato al palo tramite grani in acciaio inox.
Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Tutti gli elementi in ghisa o alluminio sono realizzati in un'unica fusione.
Komponenten
OberflächenschutzALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
MontageanleitungALLGEMEINE MONTAGEANLEITUNG
Allen Produkten liegt eine spezifische Montageanleitung für das gelieferte Modell bei.
Jedes Produkt erfordert je nach seiner Beschaffenheit und seinem Verwendungszweck besondere Installationsmethoden.
Für detaillierte technische Spezifikationen wird auf die entsprechende Dokumentation verwiesen.
SchraubenschutzSCHRAUBEN UND BOLZEN Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
HINWEISE
Die in den Produktdatenblättern angegebenen Daten sind die offiziellen, zum Zeitpunkt der Veröffentlichung verfügbaren Daten und können aufgrund technischer Aktualisierungen der Produkte Änderungen unterliegen.
Die Produkte können herstellungsbedingte Maßtoleranzen mit einer maximalen Abweichung von 10 % gegenüber den angegebenen Werten aufweisen.
EUROCOMITALIA behält sich das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen und lehnt jede Haftung für die Richtigkeit und Vollständigkeit der bereitgestellten Inhalte ab.
