Palo serie linear in acciaio con pastorali 505 sfalsati, predisposto per due lanterne 640 LED

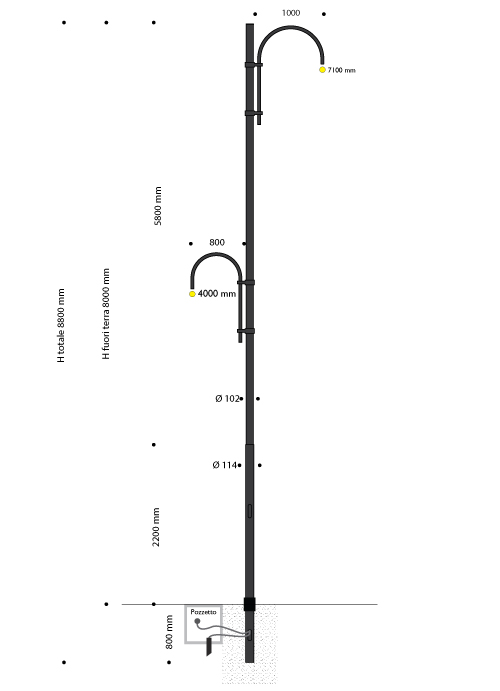

Palo artistico in ghisa e acciaio cod.384, lavorato in stile e con elementi del corpo di sezione circolare, con altezza fuori terra pari a 8 metri.
Il fusto è composto da tratte rastremate, di cui:
- prima tratta di diametro 114 mm, altezza 3000 mm;
- seconda tratta di diametro 102 mm, altezza 5800 mm;
Il primo tratto del fusto è infisso nel suolo per 800mm.
Il palo è dotato di doppia cima a pastorale singola in acciaio, COD 505, costituito da tubo (diametro 42 mm, spessore 3 mm) in acciaio curvato a tutto sesto come da disegno.
Il pastorale inferiore ha uno sbraccio da centro palo a centro corpo illuminante pari a 800 mm, mentre per quello superiore lo sbraccio è pari a I 000 mm.
Ciascun pastorale è finalizzato da ornamento, copribullone e attacco per lanterna tubo filettato 3/4.
Il pastorale è tenuto al palo da due ganci, fissati con grani in acciaio inox.
L'estremità di ogni pastorale, è predisposta per il fissaggio della lanterna COD 640.led con un'altezza del punto luce pari a 4 metri per quella inferiore e 7,1 metri per quella superiore.
Dotato di vite M 10 per la messa a terra, di foro diametro 55 mm per il passaggio di cavo elettrico e di guaina termoretraibile per la protezione dalla corrosione.
Il palo presenta inoltre:
- asola inferiore (mm 186x45), idonea per il montaggio di morsettiere in classe Il di isolamento con fusibile;
- portella in pressofusione di alluminio posto a chiusura dell'asola. con grado di protezione IP 54;
- asola (h mm 150x50), posizionata sotto il livello di pavimentazione per il passaggio dei cavi all'interno.
Tutti gli elementi in ghisa o alluminio sono realizzati in un'unica fusione.

Alle Schrauben, Bolzen und sonstiges Befestigungszubehör werden im Allgemeinen aus Edelstahl geliefert.
