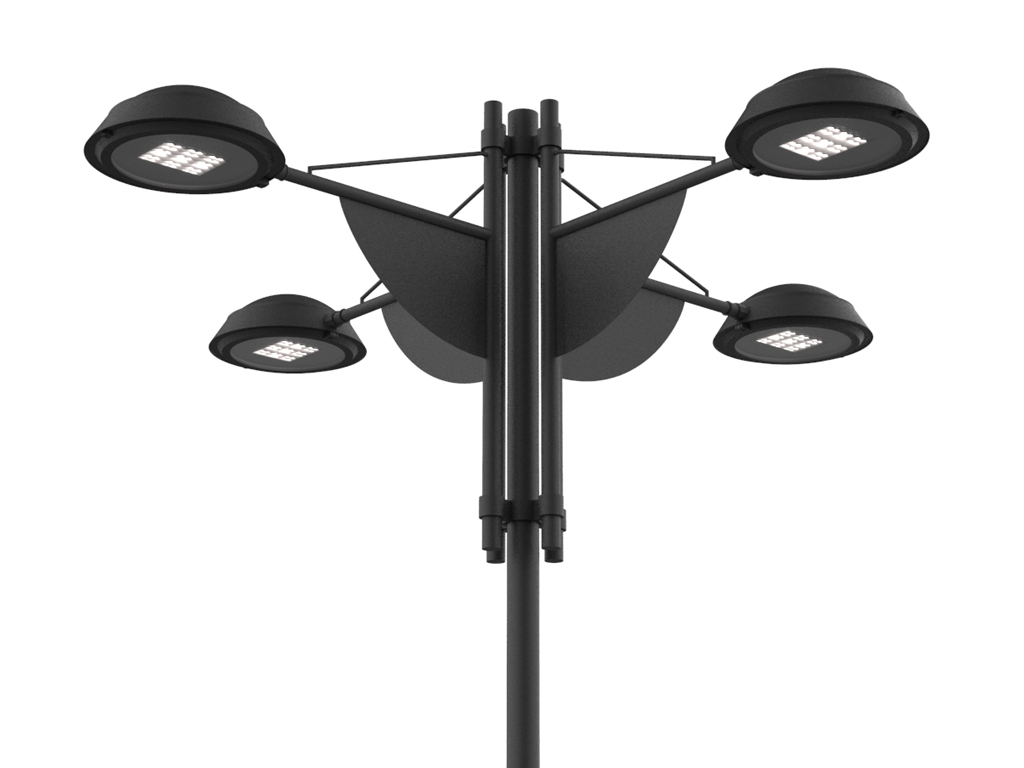

Palo SKY LED a quattro bracci per rotatorie

Palo per arredo urbano tipo SKY di altezza fuori terra pari a 8 metri, composto da:
- due tratte di fusto in acciaio rastremate: per la prima altezza 5,1 metri (di cui 800 mm interrati per l’ancoraggio a terra), diametro 127 mm; per la seconda altezza 2,9 metri, diametro 102 mm;
- ornamento in alluminio nella rastremazione;
- basamento inferiore a base palo, avente funzione decorativa, diametro di 390 mm ed una altezza di 182 mm, fissato al palo tramite grani;
- vite M10 per la messa a terra e foro diametro 55 mm per il passaggio di un cavo elettrico all’interno;
- portella di ispezione in alluminio per l'alloggiamento di morsettiera nella parte interna.
Dotato di braccio quadruplo codice 509, realizzato in tubolare di acciaio con due tubi saldati, di cui per il primo (verticale) diametro 60 mm e per il secondo (orizzontale) diametro 42 mm.
Possibile decorazione in lamiera posta sul braccio recante il logo del Comune.
Altezza del pastorale 1500 mm, larghezza 1300 mm.
Predisposto per attacco lanterna a sospensione.
Viteria in acciaio inox.
Tappi di chiusura in materiale plastico.
Gli elementi in alluminio costituenti il palo sono realizzati in un'unica fusione.
Al palo viene applicata:
Armatura stradale tipo EUROCOMITALIA, codice 631.LO (modello SKY), adatta ad installazioni di tipo classico con esigenze di illuminazione stradale, composta da:
- corpo in pressofusione di alluminio, verniciato mediante polveri epossidiche colore nero satinato opaco;
- ottica costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
- ottica basata su lenti stampate, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso;
- circuito verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche;
- sulla struttura ottiche con guarnizione a tenuta stagna per la protezione dei circuiti LED;
- motore LED fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox (facilmente asportabile per eventuali operazioni di manutenzione).
- driver IP66 CL II, fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.
- sulla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le due spine, una per il distacco del motore LED dal driver, una per il distacco del driver dalla rete elettrica.
Apertura dal basso, tramite vite in acciaio Inox.
Massima semplicità nelle operazioni di manutenzione.
