Stilvoll gearbeiteter Gusseisenmast mit Elementen des Mastkörpers mit rundem Querschnitt.

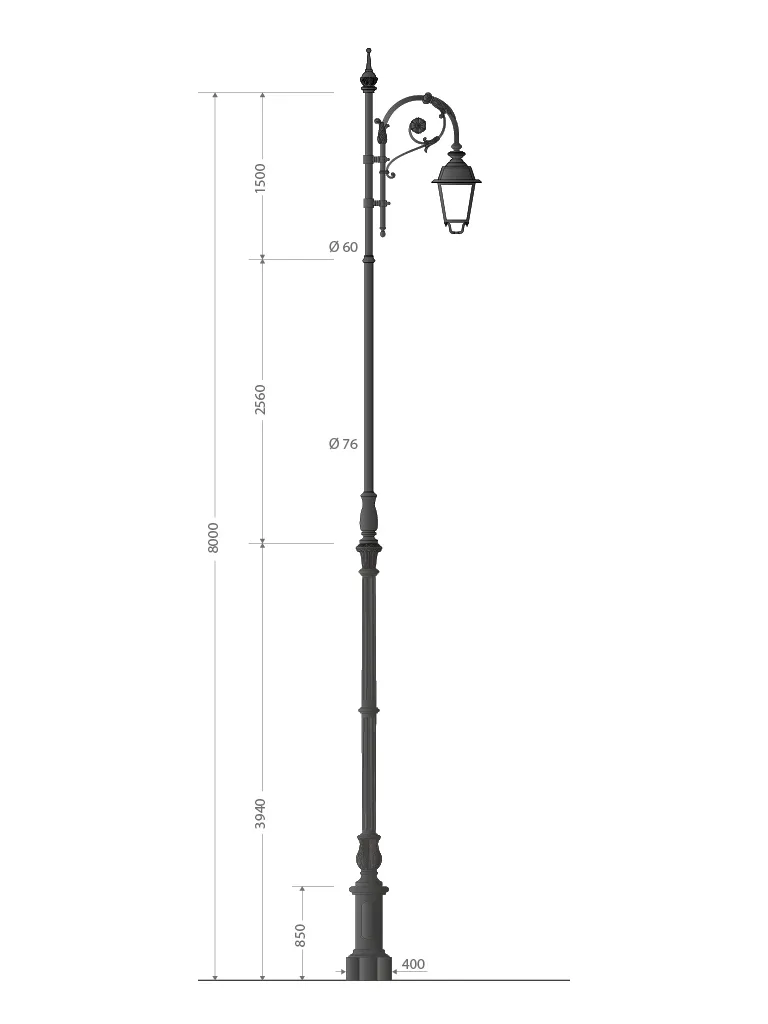

Gesamthöhe des Gusseisenteils: 3940 mm.
Der Mast besteht aus einem Sockel, dessen achteckiger unterer Teil durch ein abgestuftes konisch-zylindrisches Element mit dem zylindrischen Mittelteil verbunden ist.
In der Mitte befindet sich eine gusseiserne Inspektionsklappe, die für die Aufnahme einer Klemmleiste im Inneren vorgesehen ist.
Der Sockel wird durch einen doppelten zylindrischen Streifen abgeschlossen.
Sockelhöhe: 850 mm.
Sockelbreite: 400 mm.
Der Schaft hat einen zylindrischen unteren Teil, gefolgt von einem konisch-zylindrischen Element, und ist mit einer imposanten ornamentalen Blume mit Akanthusblättern verziert.
Der mittlere Teil des Schafts, der durch einen zylindrischen Streifen in zwei Teile geteilt ist, ist kanneliert und hat einen kegelstumpfförmigen Querschnitt. Er endet mit einem breiten, glatten zylindrischen Band mit abgerundeten Kanten.
Der obere Teil setzt sich mit einem Stahlrohr von 76 mm Durchmesser bis zu einer Höhe von 6,5 Metern fort und geht dann in ein Rohr von 60 mm Durchmesser für den letzten Abschnitt über, um eine Gesamthöhe von 8 Metern zu erreichen.
Die Spitze besteht aus einem einfachen Hirtenstab-Aufsatz vom Typ Bernini mit Ornamenten, einer Volute und einer Tulpe aus Aluminium oder Gusseisen, bestehend aus:
- Einem verzinkten Stahl- oder Gusseisenrohr, das zu einem Rundbogen gebogen und mit charakteristischen tulpenförmigen floralen Elementen gemäß der Zeichnung verziert ist;
- An der Basis des Rohrs befindet sich ein gusseisernes Ornament in Form eines Tannenzapfens;
- An der Spitze ein verzierter Anschluss für eine Laterne mit einem 3/4" GAS-Gewinderohr.
Der Hirtenstab-Aufsatz wird durch ornamentale Haken aus Aluminium oder Gusseisen am Mast gehalten und ist in der Mitte mit Akanthusrankenmotiven und einer großen offenen Blume verziert. Der Aufsatz ist für die Montage an Masten mit einem Durchmesser von 60, 70 oder 89 mm vorbereitet, je nach Kundenwunsch oder Art des Mastes, auf dem der Aufsatz installiert werden soll.
Grundmaße des Hirtenstab-Aufsatzes:
Breite 810 mm, Höhe 1300 mm.
Hergestellt aus einem Stahlrohr mit 45 mm Durchmesser und 3 mm Dicke. Andere Maße und Abmessungen auf Kundenwunsch.
Lackiert in Anthrazitschwarz oder einer anderen RAL-Farbe auf Anfrage.
An der Spitze ist eine klassische quadratische Hängelaterne 602030 mit E-light-Optik montiert.
LED-Optik mit E-light-Technologie 76 W - 9483 lm - 3k - asymmetrische Optik.
Basisschutz gegen atmosphärische Entladungen von 6 kV.
Netztreiber mit Dimm- und Steuerungsmöglichkeit.
Leistungsaufnahmen, Farbtemperaturen und Verkabelungen in verschiedenen Ausführungen erhältlich.
Struktur bestehend aus:
Körper mit Form, Maßen und Profilen gemäß der beigefügten Zeichnung.
Anschluss für Mastaufsatz- oder Hängeversion mit 3/4-Zoll-Gewinderohr, zur Verschraubung an der Tragstruktur.
Bei der Mastaufsatzversion sind das Gewinderohr und die Schrauben an der Spitze der Struktur durch eine ornamentale Aluminiumhülse verdeckt.
Der untere Teil besteht aus einem Aluminiumgehäuse, in dem das LED-Modul montiert ist.
Das LED-Modul wird mit 4 EDELSTAHLSCHRAUBEN an der Struktur befestigt.
IP65 LED-Gehäuse.
Optik:
Besteht aus einem einzigen Aluminiumblock, der die Ableitung der vom LED-Chip abgegebenen Wärme gewährleistet.
Optik basiert auf geformten IP67-Linsen, UV-beständig und schlagfest nach IK10, mit hochpräzisen Kollimatoren zur Bündelung des Lichtstrahls.
Die Leiterplatte ist mit einem speziellen Isolierpulver beschichtet, das den Schutz vor elektrostatischen Entladungen erhöht.
Auf der Wärmeableitungsstruktur sind die IP67-Optiken mit einer wasserdichten Dichtung zum Schutz der LED-Schaltungen montiert.
Das gesamte LED-Modul ist mit sechs M4-Edelstahlschrauben am unteren Gehäuse der Leuchte befestigt.
Das LED-Modul ist für eventuelle Wartungsarbeiten leicht abnehmbar.
Neben dem LED-Modul ist eine Halterung für den Netztreiber montiert, die ebenfalls mit Edelstahlschrauben an der Struktur befestigt ist, wodurch alles leicht abnehmbar und vom LED-Modul getrennt ist. Um die untere Struktur herum sind alle elektrischen Verbindungen gut isoliert angebracht, einschließlich der Stecker, einer zum Trennen des LED-Moduls vom Treiber und einer zum Trennen des Treibers vom Stromnetz.
Lackiert in EUROCOMITALIA ANTIK-Optik oder einer anderen RAL-Farbe auf Anfrage.
Oberflächenschutz
ALLGEMEINES ZUM OBERFLÄCHENSCHUTZ
Alle Produkte durchlaufen Oberflächenbehandlungs- und Lackierzyklen, die auf das jeweilige Material, den Produkttyp und den endgültigen Verwendungszweck abgestimmt sind.
Oberflächen aus Gusseisen und Aluminium werden durch mechanisches Sandstrahlen oder chemische Vorbehandlung entsprechend vorbereitet, um eine geeignete Haftung und einen Schutz der Beschichtung zu gewährleisten.
Stahloberflächen werden durch Korrosionsschutzbehandlungen geschützt, die für die Geometrie des Produkts und die Installationsumgebung geeignet sind.
Die Beschichtung wird je nach Untergrund und Leistungsanforderungen im 5P-Zyklus (elektrostatische Anwendung von duroplastischem Pulverlack) oder im 3P-Zyklus (Spritzlackierung mit Korrosionsschutzgrundierung und Decklack) aufgetragen.
Standardausführung: Antikschwarz Typ Eurocomitalia.
Auf Anfrage ist jede Farbe nach der RAL-Classic-Farbkarte erhältlich.
Detaillierte technische Spezifikationen finden Sie in der entsprechenden Dokumentation.
