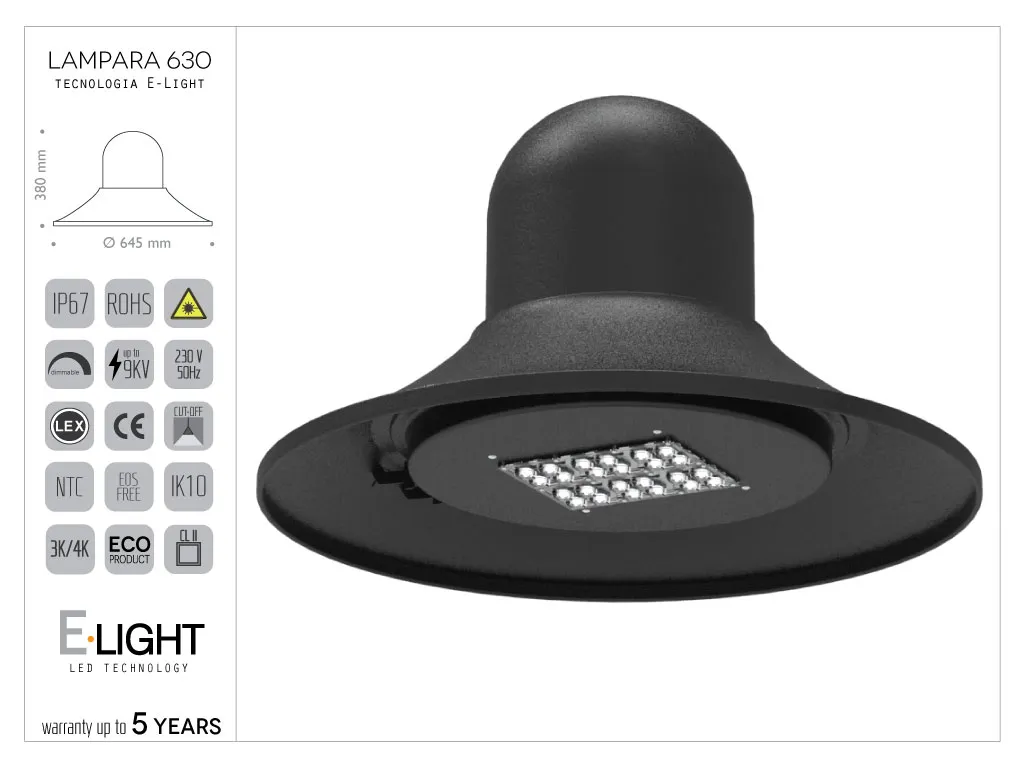

Ottica LED con tecnologia led E-light 40w - 5376lm - 4k - ottica asimmetrica.
Protección de superficies
Instrucciones de montaje
Protección de tornillería
TORNILLOS Y PERNOS
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
Óptica con tecnología E-light.
Protección base de 6 kV contra descargas atmosféricas.
Driver de alimentación con posibilidad de regulación y control. .
Consumos, temperatura de color y cableados disponibles en varios tipos.
Estructura compuesta por:
Cuerpo central con forma, medidas y molduras según el diseño adjunto.
Conexión con tubo roscado de 3/4”, para atornillar a la estructura de soporte con anillo de junta para un bloqueo estanco.
El tubo roscado y la tornillería en la parte superior de la estructura están ocultos por un casquillo ornamental de aluminio.
Parte inferior constituida por un anillo de aluminio sobre el cual se monta el motor LED.
El anillo está abisagrado a la estructura y se cierra mediante un tornillo de acero inoxidable.
El anillo cuenta con una junta de neopreno que garantiza al producto un grado de protección total IP65.
Óptica:
Constituida por un único bloque de aluminio que garantiza la disipación del calor emitido por el diodo LED.
Óptica basada en lentes moldeadas IP67, resistentes a los rayos UV y a impactos IK10, con colimadores de alta precisión para la concentración del haz de luz.
El circuito está pintado con un polvo aislante especial que aumenta la protección contra descargas electrostáticas.
Sobre la estructura de disipación se montan las ópticas IP67 con una junta estanca para la protección de los circuitos LED.
Todo el motor LED está fijado al cuerpo inferior del farol mediante seis tornillos M4 de acero inoxidable.
El motor LED es fácilmente extraíble para eventuales operaciones de mantenimiento.
Junto al motor LED se monta un soporte para el driver de alimentación, fijado también a la estructura mediante tornillos de acero inoxidable que hacen que todo el conjunto sea fácilmente extraíble y esté separado del motor LED.Alrededor de la estructura inferior, bien aisladas, se encuentran todas las conexiones eléctricas, incluidos los conectores, uno para desconectar el motor LED del driver y otro para desconectar el driver de la red eléctrica.
Pintado en color ANTIGUO EUROCOMITALIA u otro color RAL bajo pedido.
Características
| control | No |
| CRI | 70 |
| K | 4000 |
| lúmenes | 5376 |
| Óptica | AS |
| fuente luminosa | LED |
| vida útil h. | 70000 |
| vatios | 40 |
Protección de superficies
GENERALIDADES SOBRE LA PROTECCIÓN DE SUPERFICIES
Todos los productos se someten a ciclos de tratamiento superficial y pintura calibrados en función del material constituyente, el tipo de producto y el uso final previsto.
Las superficies de hierro fundido y aluminio se preparan debidamente mediante chorreado mecánico o pretratamiento químico, a fin de garantizar un anclaje y una protección adecuados del revestimiento.
Las superficies de acero se protegen mediante tratamientos anticorrosivos apropiados para la geometría del producto y el entorno de instalación.
El revestimiento se aplica con un ciclo 5P (pintura en polvo termoendurecible de aplicación electrostática) o un ciclo 3P (pintura por pulverización con imprimación anticorrosiva y acabado), en función del sustrato y los requisitos de rendimiento.
Acabado estándar: negro envejecido tipo Eurocomitalia.
Bajo pedido, está disponible cualquier color de la carta RAL Classic.
Especificaciones técnicas detalladas en la documentación específica.
Instrucciones de montaje
INSTRUCCIONES GENERALES DE MONTAJE
Todos los productos se entregan con instrucciones de montaje específicas para el modelo suministrado.
Cada producto, según su naturaleza y uso previsto, requiere métodos de instalación específicos.
Para especificaciones técnicas detalladas, consulte la documentación dedicada.
Protección de tornillería
TORNILLOS Y PERNOS
Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
