Ottica LED con tecnologia led E-light 76w - 9483lm - 3k - ottica asimmetrica
Protección de superficies
Instrucciones de montaje
Protección de tornillería
TORNILLOS Y PERNOS
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
Óptica compuesta por chips de alta eficiencia con diversos cableados y fotometrías.
Protección contra descargas atmosféricas de hasta 10 kV en modo común.
Driver de alimentación con posibilidad de regulación y control.
La placa generalmente está compuesta por un soporte de aluminio diseñado en función de la estructura a la que debe adaptarse.

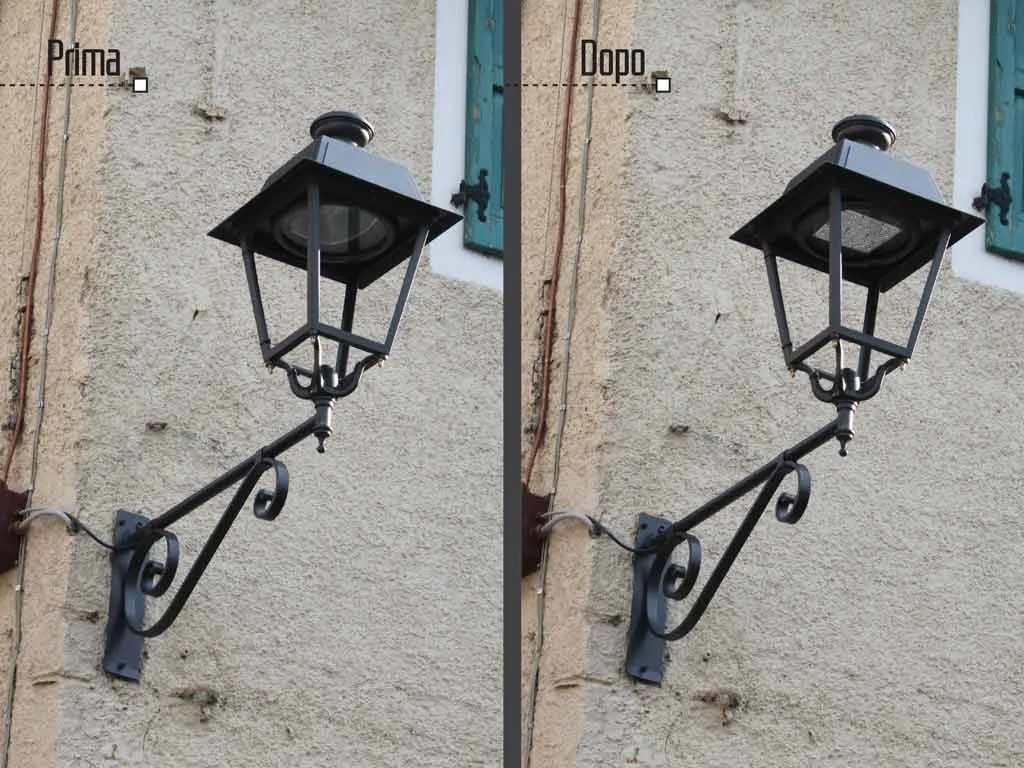

El kit se integra perfectamente en la luminaria existente y permite conservar el valor histórico y cultural de la farola. Al mismo tiempo, permite aprovechar las ventajas de una tecnología moderna y beneficiarse del ahorro energético que proporciona.
La aplicación del kit no requiere modificaciones estructurales de la lámpara y se realiza sin dificultad en poco tiempo.
Sobre la placa se monta el grupo de Refitting.
El refitting garantiza un rendimiento excepcional gracias al uso de componentes de excelencia.
Óptica:
Constituida por un único bloque de aluminio que garantiza la disipación del calor emitido por el diodo LED.
Óptica basada en lentes moldeadas IP67, resistentes a los rayos UV y a impactos IK10, con colimadores de alta precisión para la concentración del haz de luz.
El circuito está pintado con un polvo aislante especial que aumenta la protección contra descargas electrostáticas.
Sobre la estructura de disipación se montan las ópticas IP67 con junta estanca para la protección de los circuitos LED.
Todo el motor LED se fija al cuerpo inferior de la lámpara mediante seis tornillos M4 de acero inoxidable.
De esta manera, el motor LED se puede desmontar fácilmente para eventuales operaciones de mantenimiento.
Junto al motor LED se monta un soporte para el driver IP66 CL II o CL I, fijado también a la estructura mediante tornillos de acero inoxidable que hacen que todo sea fácilmente desmontable y separado del motor LED.
Alrededor de la estructura inferior, bien aisladas, se encuentran todas las conexiones eléctricas, incluidas las dos clavijas, una para la desconexión del motor LED del driver y otra para la desconexión del driver de la red eléctrica.
Para cada necesidad de adaptación se calcula el tipo de cableado LED y la correspondiente emisión de luz, en función de la calle y las necesidades específicas.
Están disponibles para el Retrofit específico curvas de decaimiento, curvas fotométricas y todos los parámetros técnicos necesarios para el diseño.
El soporte para el motor LED se diseña y construye en cada caso según la luminaria en la que debe montarse y también según las necesidades del diseñador y del cliente final.
Soporte pintado en color negro u otro color RAL bajo pedido.
Características
| control | No |
| CRI | 70 |
| K | 3000 |
| lúmenes | 9483 |
| Óptica | AS |
| fuente luminosa | LED |
| vida útil h. | 70000 |
| vatios | 76 |
Protección de superficies
GENERALIDADES SOBRE LA PROTECCIÓN DE SUPERFICIES
Todos los productos se someten a ciclos de tratamiento superficial y pintura calibrados en función del material constituyente, el tipo de producto y el uso final previsto.
Las superficies de hierro fundido y aluminio se preparan debidamente mediante chorreado mecánico o pretratamiento químico, a fin de garantizar un anclaje y una protección adecuados del revestimiento.
Las superficies de acero se protegen mediante tratamientos anticorrosivos apropiados para la geometría del producto y el entorno de instalación.
El revestimiento se aplica con un ciclo 5P (pintura en polvo termoendurecible de aplicación electrostática) o un ciclo 3P (pintura por pulverización con imprimación anticorrosiva y acabado), en función del sustrato y los requisitos de rendimiento.
Acabado estándar: negro envejecido tipo Eurocomitalia.
Bajo pedido, está disponible cualquier color de la carta RAL Classic.
Especificaciones técnicas detalladas en la documentación específica.
Instrucciones de montaje
INSTRUCCIONES GENERALES DE MONTAJE
Todos los productos se entregan con instrucciones de montaje específicas para el modelo suministrado.
Cada producto, según su naturaleza y uso previsto, requiere métodos de instalación específicos.
Para especificaciones técnicas detalladas, consulte la documentación dedicada.
Protección de tornillería
TORNILLOS Y PERNOS
Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
