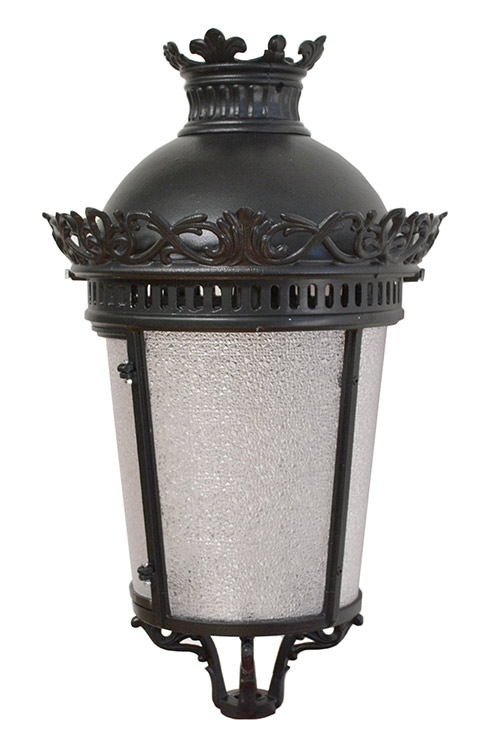

Lanterna in pressofusione di alluminio, composta da:
- parte superiore in pressofusione di alluminio, ornata con fregi anch’essi in alluminio;
- parte centrale con scheletro in acciaio, al quale sono applicati vetri in policarbonato goffrato;
- portello di ispezione sul corpo centrale per accesso alla lampada;
- parte inferiore con ragno predisposto per il fissaggio a testa palo.
Nella parte superiore è alloggiato Box per accensione lampada con possibilità di ispezione tramite apertura del cappello.
Inoltre è presente un riflettore traslucido, con portalampada in ceramica con attacco E27 o E40.
Grado di protezione vano apparecchiature elettriche IP49, grado di protezione vano ottico Ip66.
Funzionamento e manutenzione:
Per accedere alle apparecchiature elettriche basta svitare una sola vite ed alzare il segmento superiore.
In caso di sostituzione della lampada, bisogna alzare il riflettore.
Durante le operazioni di manutenzione, nessuna parte o componente della lanterna viene separata dalla struttura.
Cablaggio standard S.A.P. o H.G. con BOX in classe II rifasato a marchio ENEC.
Piastra riflettente CUT OFF opzionale.
Protección de superficies
Instrucciones de montaje
Protección de tornillería
TORNILLOS Y PERNOS
Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
