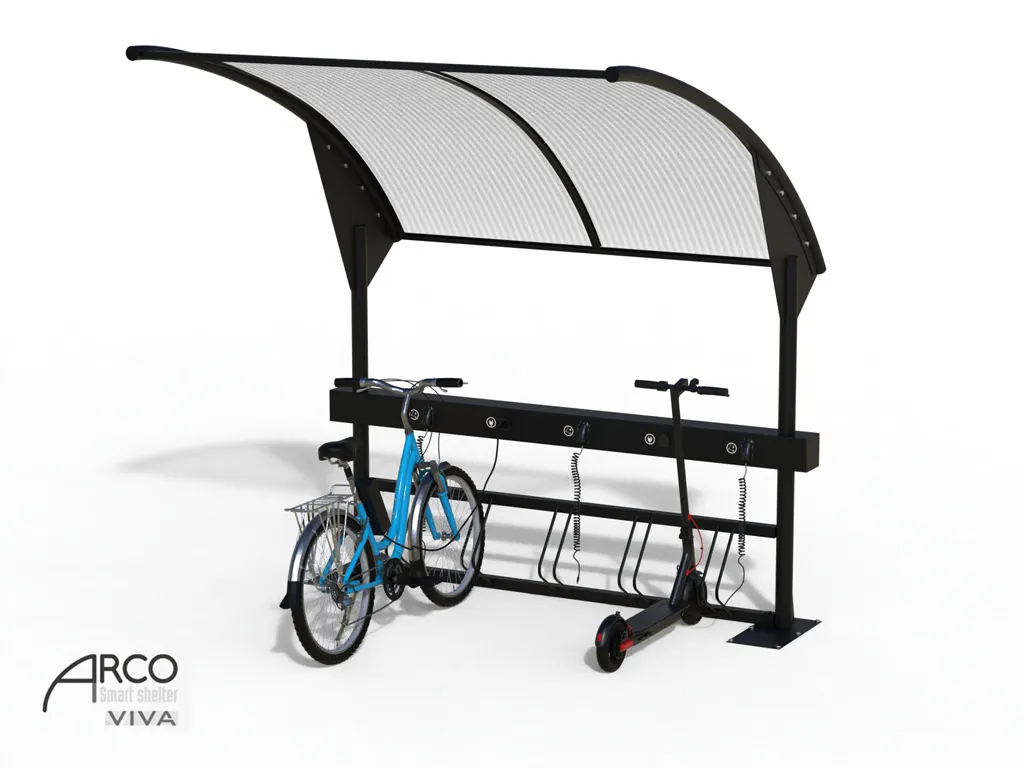

Moderna marquesina Arco SMART de cinco plazas para resguardar e-bikes y patinetes, equipada con una estación de carga totalmente alimentada por energía fotovoltaica, techo de policarbonato alveolar y PMMA.
Estructura compuesta por:
Tubos de acero (diámetro 76 y 60 mm) rectos y curvados en forma de arco.
La cubierta está realizada con un panel de policarbonato alveolar nervado con doble protección, resistente a los rayos UV y reforzado con un marco de acero en la parte inferior;
Lámina de PMMA transparente en la parte superior para alojar y proteger los paneles solares; en la parte trasera de la cubierta hay un canal para el drenaje del agua.
La parte frontal está preparada para la inserción de un módulo portabicicletas o patinetes eléctricos de cinco plazas fabricado en acero.
En el centro de la marquesina se extiende horizontalmente el módulo PLUG, constituido por un tubo de sección 200 x 200 mm, que contiene dos tomas Schuko de 220V protegidas y tres estaciones de 42/48V para la carga de bicicletas eléctricas y patinetes con varios conectores.
Cada módulo PLUG incluye dos tomas Schuko y tres módulos de carga de 42/48V para e-bikes o patinetes.
Caja lateral que contiene los equipos electrónicos.
Características técnicas:
N.º 2 tomas Schuko con protección IP67.
N.º 3 estaciones de carga multifuncionales de 42/48V con tres tipos de conectores.
N.º 5 soportes para bicicletas o patinetes.
Potencia nominal: 440W.
Tensión nominal: 230V.
Frecuencia nominal: 50Hz.
Tipo de protección: IP67.
Almacenamiento: 1,9 kWh.
Interruptor:
N.º 1 interruptor automático magnetotérmico diferencial Id 0,003 A.
Tiempo de retardo de intervención: instantáneo.
Corriente nominal: 25/22 A.
Conforme a la norma: CEI EN 61008.
Luz indicadora: presencia de tensión.
Características de la versión:
Equipada con 2 tomas USB montadas en el lateral derecho;
Sistema de retroiluminación LED de color blanco frío;
Grado de protección del sistema IP65.
Fijación y mantenimiento:
Los pies están preparados para el anclaje mediante pernos de acero M10.
El módulo inteligente es extraíble y puede ser enviado a mantenimiento sin necesidad de desmontar toda la estructura.
Las superficies están debidamente protegidas mediante un ciclo 5P y pintadas con polvo.
Características técnicas únicas de la versión:
Módulo fotovoltaico: Monocristalino de 440W de potencia.
Baterías: Tipo AGM, capacidad 160Ah.
Carga USB: 2 puertos de 5W y 2,2W.
Carga de e-bikes y patinetes: 3 x 80W.
Tomas Schuko de 220V.
| Potenza PV | 400W |
| USB-A | 2 |
| Wireless Qi | 3 |
| Prese 220V | 2 |
| Batteria | 2x80Ah AGM |
| Inverter | Si |
| Ricarica E-bike | 3x 42/48V |
| LED | Si |
| Material | Acciaio e policarbonato |
| Montaje | Tasselli |
| montada | No |
| Alimentación | da rete elettrica |
Protección de superficies
Instrucciones de montaje
Protección de tornillería
TORNILLOS Y PERNOS
Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
