Palo in acciaio curvato in stile moderno tipo AVIO idoneo anche per rotatorie.

code 382

description

I pali della serie AVIO nascono per soddisfare i requisiti illuminotecnici e normativi per applicazioni stradali e per rotatorie.
In stile moderno costruiti in acciaio a sezione troncoconica curva spessore 4mm.
Predisposto per armatura stradale orizzontale o a sospensione.

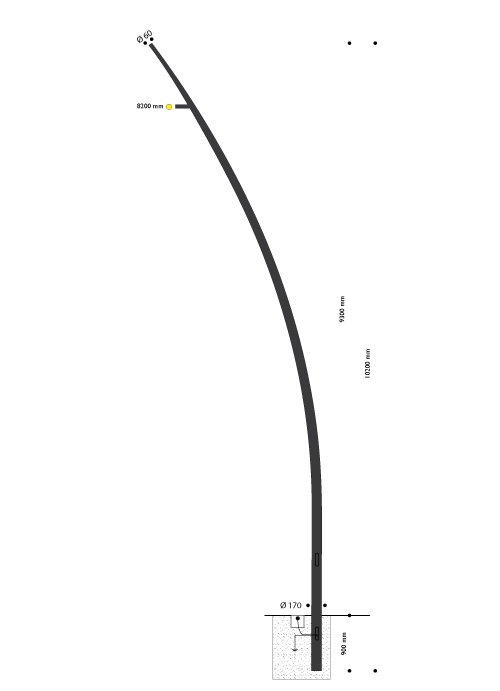

Altezza totale 10200 mm, altezza fuori terra 9300 mm, infissione nel terreno di 900 mm e punto luce 8200 mm. spessore 4mm.
Il palo, alla base presenta un diametro di 170 mm che poi si ristringe lungo il fusto fino ad arrivare, sulla cima, ad un diametro di 60 mm.
Ad una altezza di 800 mm da terra è presente una portella di ispezione predisposta per l'alloggiamento di morsettiera nella parte interna.
All'altezza di 8200 mm è fissato un braccio, costituito da tubo in acciaio di diametro 60 mm e lunghezza 200 mm, saldato sul fusto principale, predisposto per sostenere l'armatura stradale orientabile COD 631.
Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.

Protección de superficies

GENERALIDADES SOBRE LA PROTECCIÓN DE SUPERFICIES

Todos los productos se someten a ciclos de tratamiento superficial y pintura calibrados en función del material constituyente, el tipo de producto y el uso final previsto.

Las superficies de hierro fundido y aluminio se preparan debidamente mediante chorreado mecánico o pretratamiento químico, a fin de garantizar un anclaje y una protección adecuados del revestimiento.

Las superficies de acero se protegen mediante tratamientos anticorrosivos apropiados para la geometría del producto y el entorno de instalación.

El revestimiento se aplica con un ciclo 5P (pintura en polvo termoendurecible de aplicación electrostática) o un ciclo 3P (pintura por pulverización con imprimación anticorrosiva y acabado), en función del sustrato y los requisitos de rendimiento.

Acabado estándar: negro envejecido tipo Eurocomitalia.

Bajo pedido, está disponible cualquier color de la carta RAL Classic.

Especificaciones técnicas detalladas en la documentación específica.

Instrucciones de montaje

INSTRUCCIONES GENERALES DE MONTAJE

Todos los productos se entregan con instrucciones de montaje específicas para el modelo suministrado.

Cada producto, según su naturaleza y uso previsto, requiere métodos de instalación específicos.

Para especificaciones técnicas detalladas, consulte la documentación dedicada.

Protección de tornillería
TORNILLOS Y PERNOS

Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.

ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
