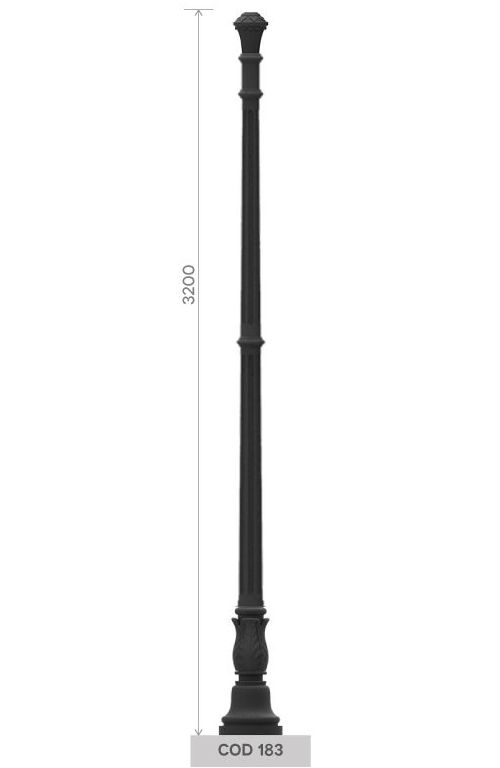

Palo in fusione di ghisa con base circolare ondulata h. 3200

code 183

description

downloads

Palo in fusione di ghisa UNI EN 1561 GJL250 lavorato in stile e con elementi del corpo di sezione circolare.
Altezza 3200 mm.
Il palo è composto da base nella parte inferiore circolare e ondulata; nella parte superiore decorata da un imponente fiore ornamentale a foglie d'acanto.
La base è conclusa da una striscia liscia bombata.
Altezza base 700 mm.
Larghezza base 350 mm.
Il fusto presenta nella parte inferiore e al centro, una doppia striscia decorativa a motivi classici.
La parte centrale del fusto, divisa in due parti, è scanalata e di sezione tronco-conica ed è conclusa da un'ampia fascia cilindrica liscia con bordi bombati.
La testa del palo, COD TP1 è fissata all'anima in acciaio tramite bulloni, è decorata da lunghi elementi vegetali stilizzati ed è sormontata da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.
Predisposto per attacco di lanterna portata tramite tubo filettato 3/4 GAS utlizzato anche per il fissaggio dei componenti in ghisa oppure per cime serie 400.
Altezza testa 180 mm.
Verniciato di colore nero antracite o altro colore RAL a richiesta ( vedi specifiche di verniciatura ).
Misure, forme e modanature come da disegno che del progetto fa parte integrante.
Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Il palo è inoltre dotato di un asola per l'alloggiamento della morsettiera e di sportello di chiusura in ghisa UNI EN 1561 GJL250.
Gli elementi costituenti il palo sono realizzati in un'unica fusione.

Elementos de dotación postes de hierro fundido
EQUIPAMIENTO INCLUIDO:
Núcleo interno de acero con ranura para montaje de bloque de terminales.

Protección de superficies

GENERALIDADES SOBRE LA PROTECCIÓN DE SUPERFICIES

Todos los productos se someten a ciclos de tratamiento superficial y pintura calibrados en función del material constituyente, el tipo de producto y el uso final previsto.

Las superficies de hierro fundido y aluminio se preparan debidamente mediante chorreado mecánico o pretratamiento químico, a fin de garantizar un anclaje y una protección adecuados del revestimiento.

Las superficies de acero se protegen mediante tratamientos anticorrosivos apropiados para la geometría del producto y el entorno de instalación.

El revestimiento se aplica con un ciclo 5P (pintura en polvo termoendurecible de aplicación electrostática) o un ciclo 3P (pintura por pulverización con imprimación anticorrosiva y acabado), en función del sustrato y los requisitos de rendimiento.

Acabado estándar: negro envejecido tipo Eurocomitalia.

Bajo pedido, está disponible cualquier color de la carta RAL Classic.

Especificaciones técnicas detalladas en la documentación específica.

Instrucciones de montaje

INSTRUCCIONES GENERALES DE MONTAJE

Todos los productos se entregan con instrucciones de montaje específicas para el modelo suministrado.

Cada producto, según su naturaleza y uso previsto, requiere métodos de instalación específicos.

Para especificaciones técnicas detalladas, consulte la documentación dedicada.

Protección de tornillería
TORNILLOS Y PERNOS

Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.

ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
