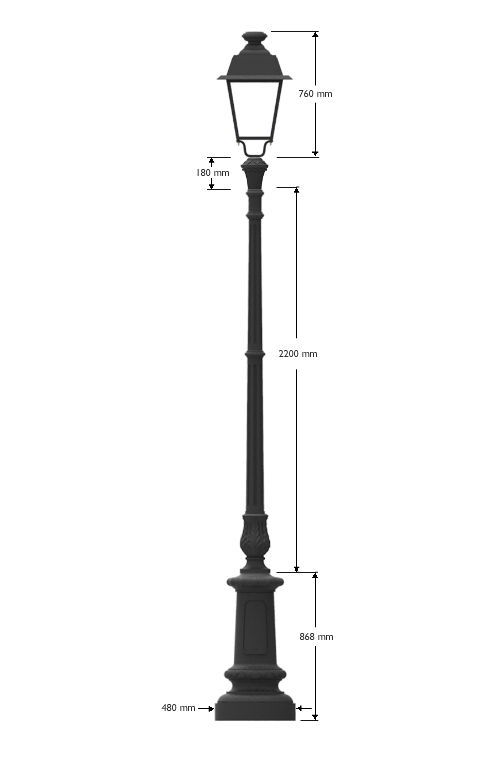

Base in ghisa per palo artistico realizzata in un'unica fusione.
Altezza 868 mm.
Larghezza 480 mm.
La parte inferiore circolare è connessa alla parte centrale cilindrica da un elemento concavo-convesso con decorazione a fregio.
Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.
La base è conclusa da una striscia cilindrica decorata con motivi circolari tridimensionali e fregio a foglie d'acanto.
Palo in ghisa UNI EN 1561 GJL250 lavorato in stile con elementi del corpo di sezione circolare.
Altezza 2400 mm.
Il palo è composto da base nella parte inferiore cilindrica, seguita da un elemento conico-cilindrico e decorato da un imponente fiore ornamentale a foglie d'acanto.
Il fusto, diviso in due parti da una striscia cilindrica bombata, è scanalato e di sezione tronco-conica ed è concluso da un'ampia fascia cilindrica liscia con bordi bombati.
La testa del palo, COD TP1 è fissata all'anima in acciaio tramite bulloni, è decorata da lunghi elementi vegetali stilizzati ed è sormontata da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.
Predisposto per attacco di lanterna portata tramite tubo filettato 3/4 GAS utlizzato anche per il fissaggio dei componenti in ghisa oppure per cime serie 400.
Altezza testa 180 mm.
Verniciato di colore nero antracite o altro colore RAL a richiesta ( vedi specifiche di verniciatura ).
Misure, forme e modanature come da disegno che del progetto fa parte integrante.
Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Gli elementi costituenti il palo sono realizzati in un'unica fusione.
Protezione delle superfic :.
Testa per palo artistico realizzata in un'unica fusione di ghisa.
L'elemento è decorato da lunghi elementi vegetali stilizzati ed è sormontato da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.
Predisposta per fissaggio su anima in acciaio per pali tramite tubo filettato 3/4 GAS anche per attacco di lanterna portata.
Altezza elemento 180 mm.
Ottica base composta da n. 12 chip - 30w, 2592 lumen,T.vita 60000h 3K, ottica asimmetrica.
Protezione base dalle scariche atmosferiche 6 kV.
Driver di alimentazione con possibilità di dimmerazione e controllo.
Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie.
Struttura composta da:
Corpo di forma, misure e modanature come da disegno riportato.
Innesto per versione portata o a sospensione con tubo filettato 3/4", da imbullonare alla struttura di sostegno.
Nella versione portata Il tubo filettato, e la bulloneria in testa alla struttura, è nascosto da boccola ornamentale in alluminio.
Parte inferiore costituita da vano in alluminio sul quale viene montato il motore LED.
Il motore LED è sostenuto alla struttura da 4 viti in acciaio INOX.
Vano LED IP65.
Ottica:
Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.
Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.
Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.
Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.
Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.
Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.
Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.
Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta Vedi specifiche di verniciatura.
Protección de superficies
Instrucciones de montaje
Protección de tornillería
TORNILLOS Y PERNOS
Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
