Palo serie linear in acciaio con pastorali 505 sfalsati, predisposto per due lanterne 640 LED

code 384

description

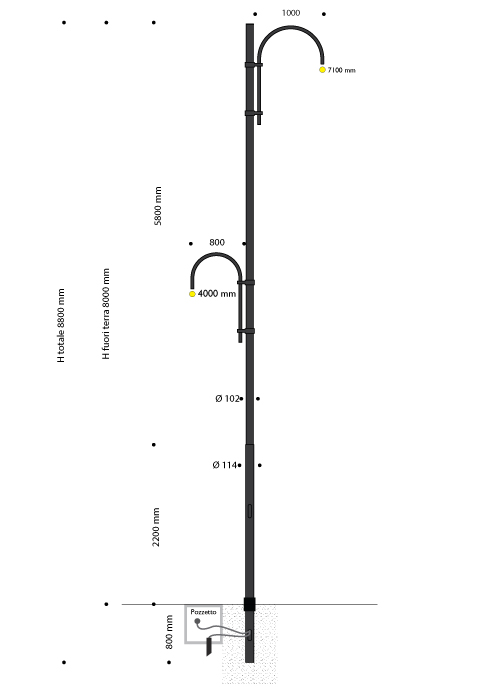

Palo artistico in ghisa e acciaio cod.384, lavorato in stile e con elementi del corpo di sezione circolare, con altezza fuori terra pari a 8 metri.
Il fusto è composto da tratte rastremate, di cui:
- prima tratta di diametro 114 mm, altezza 3000 mm;
- seconda tratta di diametro 102 mm, altezza 5800 mm;
Il primo tratto del fusto è infisso nel suolo per 800mm.
Il palo è dotato di doppia cima a pastorale singola in acciaio, COD 505, costituito da tubo (diametro 42 mm, spessore 3 mm) in acciaio curvato a tutto sesto come da disegno.
Il pastorale inferiore ha uno sbraccio da centro palo a centro corpo illuminante pari a 800 mm, mentre per quello superiore lo sbraccio è pari a I 000 mm.
Ciascun pastorale è finalizzato da ornamento, copribullone e attacco per lanterna tubo filettato 3/4.
Il pastorale è tenuto al palo da due ganci, fissati con grani in acciaio inox.
L'estremità di ogni pastorale, è predisposta per il fissaggio della lanterna COD 640.led con un'altezza del punto luce pari a 4 metri per quella inferiore e 7,1 metri per quella superiore.
Dotato di vite M 10 per la messa a terra, di foro diametro 55 mm per il passaggio di cavo elettrico e di guaina termoretraibile per la protezione dalla corrosione.
Il palo presenta inoltre:
- asola inferiore (mm 186x45), idonea per il montaggio di morsettiere in classe Il di isolamento con fusibile;
- portella in pressofusione di alluminio posto a chiusura dell'asola. con grado di protezione IP 54;
- asola (h mm 150x50), posizionata sotto il livello di pavimentazione per il passaggio dei cavi all'interno.
Tutti gli elementi in ghisa o alluminio sono realizzati in un'unica fusione.

Protección de superficies

GENERALIDADES SOBRE LA PROTECCIÓN DE SUPERFICIES

Todos los productos se someten a ciclos de tratamiento superficial y pintura calibrados en función del material constituyente, el tipo de producto y el uso final previsto.

Las superficies de hierro fundido y aluminio se preparan debidamente mediante chorreado mecánico o pretratamiento químico, a fin de garantizar un anclaje y una protección adecuados del revestimiento.

Las superficies de acero se protegen mediante tratamientos anticorrosivos apropiados para la geometría del producto y el entorno de instalación.

El revestimiento se aplica con un ciclo 5P (pintura en polvo termoendurecible de aplicación electrostática) o un ciclo 3P (pintura por pulverización con imprimación anticorrosiva y acabado), en función del sustrato y los requisitos de rendimiento.

Acabado estándar: negro envejecido tipo Eurocomitalia.

Bajo pedido, está disponible cualquier color de la carta RAL Classic.

Especificaciones técnicas detalladas en la documentación específica.

Instrucciones de montaje

INSTRUCCIONES GENERALES DE MONTAJE

Todos los productos se entregan con instrucciones de montaje específicas para el modelo suministrado.

Cada producto, según su naturaleza y uso previsto, requiere métodos de instalación específicos.

Para especificaciones técnicas detalladas, consulte la documentación dedicada.

Protección de tornillería
TORNILLOS Y PERNOS

Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.

ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
