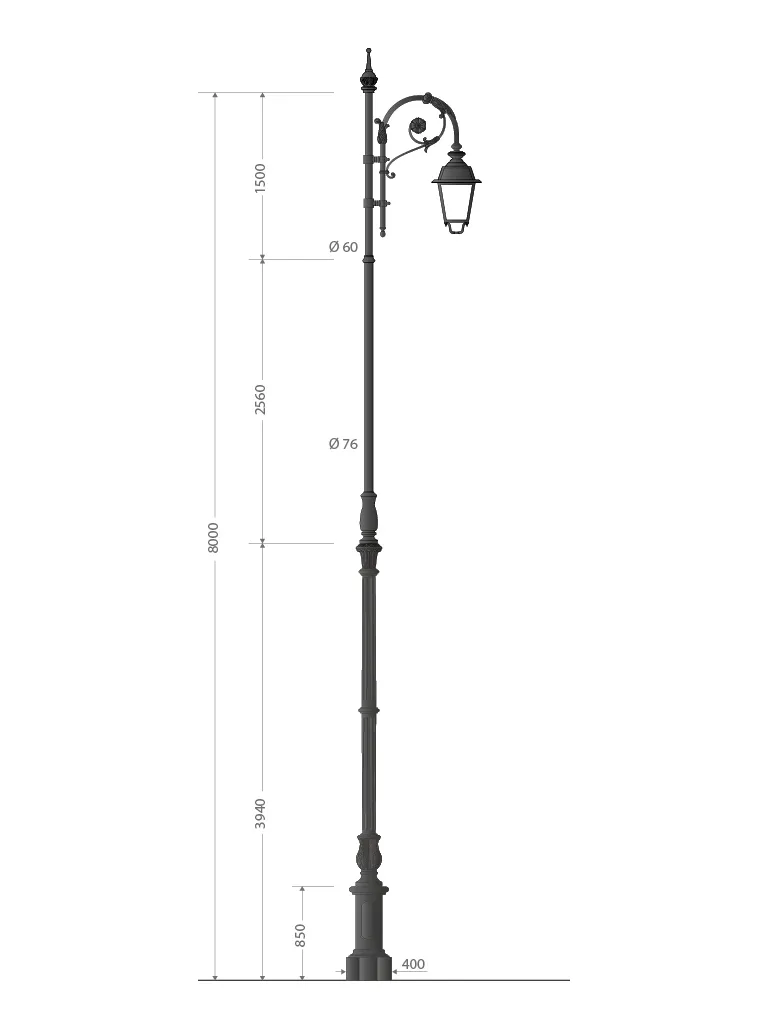

Poste de hierro fundido extragrande con base tipo 090 y remate de báculo Bernini, altura total 8 metros
code 900055
Categoría: Postes de iluminación completos, Postes de hierro fundido
Descripción
Poste de hierro fundido trabajado con estilo y con elementos del cuerpo de sección circular.
Altura total de la parte de hierro fundido: 3940 mm.
El poste se compone de una base cuya parte inferior octogonal se conecta a la parte central cilíndrica mediante un elemento cónico-cilíndrico escalonado.
En el centro, una puerta de inspección de hierro fundido preparada para alojar una regleta de bornes en su interior.
La base concluye con una doble franja cilíndrica.
Altura de la base: 850 mm.
Ancho de la base: 400 mm.
El fuste tiene una parte inferior cilíndrica, seguida de un elemento cónico-cilíndrico y está decorado con una imponente flor ornamental de hojas de acanto.
La parte central del fuste, dividida en dos por una franja cilíndrica, es acanalada y de sección troncocónica, y finaliza con una ancha banda cilíndrica lisa con bordes redondeados.
La parte superior continúa con un poste de acero de 76 mm de diámetro hasta una altura de 6,5 metros, para luego pasar a un tubo de 60 mm de diámetro en la parte final hasta alcanzar una altura total de 8 metros.
La cima está constituida por un remate de báculo simple tipo Bernini, con ornamentos, voluta y tulipán en aluminio o hierro fundido, compuesto por:
- Tubo de acero galvanizado o hierro fundido, curvado en arco de medio punto y decorado con característicos elementos florales en forma de tulipán según el diseño;
- En la base del tubo, un ornamento de hierro fundido en forma de piña;
- En la parte superior, una fijación ornamentada para farol con tubo roscado de 3/4" GAS.
El báculo se sujeta al poste mediante ganchos ornamentales de aluminio o hierro fundido y está decorado en el centro con motivos de volutas de acanto y una gran flor abierta. El báculo está preparado para su fijación en postes de 60, 70 u 89 mm de diámetro, según las necesidades del cliente o el tipo de poste en el que se vaya a instalar.
Medidas base del báculo:
Ancho 810 mm, altura 1300 mm.
Realizado con tubo de acero de 45 mm de diámetro y 3 mm de espesor. Otras medidas y dimensiones a petición del cliente.
Pintado en color negro antracita u otro color RAL bajo pedido.
En la cima se monta en suspensión un farol cuadrado clásico 602030 con óptica E-light.
Óptica LED con tecnología E-light de 76 W - 9483 lm - 3k - óptica asimétrica.
Protección base contra descargas atmosféricas de 6 kV.
Driver de alimentación con posibilidad de regulación y control.
Consumos, temperatura de color y cableados disponibles en varios tipos.
Estructura compuesta por:
Cuerpo con forma, medidas y molduras según el plano adjunto.
Acoplamiento para versión de montaje en poste o suspendida con tubo roscado de 3/4”, para atornillar a la estructura de soporte.
En la versión de montaje en poste, el tubo roscado y la tornillería en la parte superior de la estructura quedan ocultos por un manguito ornamental de aluminio.
La parte inferior está constituida por un compartimento de aluminio sobre el que se monta el motor LED.
El motor LED se sujeta a la estructura mediante 4 tornillos de acero INOXIDABLE.
Compartimento LED IP65.
Óptica:
Constituida por un único bloque de aluminio que garantiza la disipación del calor emitido por el diodo LED.
Óptica basada en lentes moldeadas IP67, resistentes a los rayos UV y a impactos IK10, con colimadores de alta precisión para la concentración del haz de luz.
El circuito está pintado con un polvo aislante especial que aumenta la protección contra descargas electrostáticas.
Sobre la estructura de disipación se montan las ópticas IP67 con junta estanca para la protección de los circuitos LED.
Todo el motor LED se fija al cuerpo inferior de la lámpara mediante seis tornillos M4 de acero inoxidable.
El motor LED es fácilmente extraíble para eventuales operaciones de mantenimiento.
Junto al motor LED se monta un soporte para el driver de alimentación, fijado también a la estructura mediante tornillos de acero inoxidable que hacen que todo sea fácilmente extraíble y esté separado del motor LED. Alrededor de la estructura inferior, bien aisladas, se encuentran todas las conexiones eléctricas, incluidos los conectores, uno para la desconexión del motor LED del driver y otro para la desconexión del driver de la red eléctrica.
Pintado en color ANTIGUO EUROCOMITALIA u otro color RAL bajo pedido.
