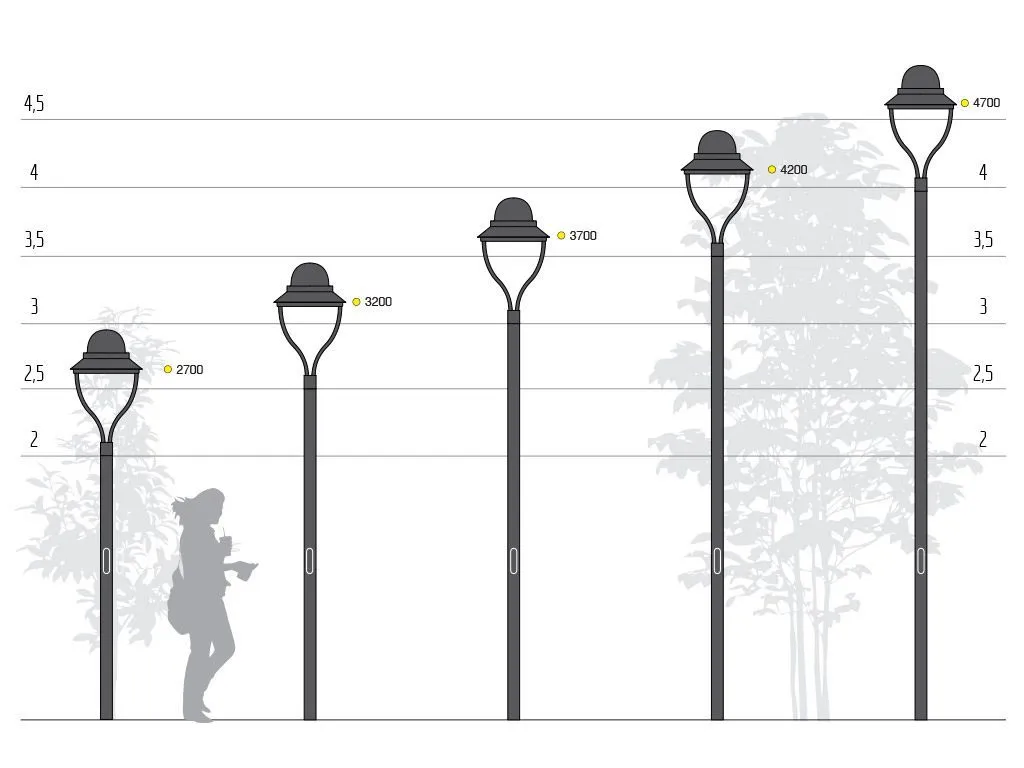

Poste de iluminación LED serie Spillo

Poste para iluminación LED serie SPILLO, compuesto por un único tramo de 89 mm de diámetro y equipado en la base con una vaina protectora termoendurecible.

Equipado con puerta de registro y regleta de bornes CL II.

En la cima del poste se inserta una horquilla para la luminaria 636.

Óptica LED con tecnología e-light.

Protección contra sobretensiones atmosféricas de hasta 9 kV (modo común).

Estructura de la luminaria compuesta por:

Cuerpo central con forma, medidas y molduras según el diseño, con brazo de horquilla para montaje en diámetros de 89 mm.

La parte inferior del cuerpo de la luminaria, montada en la horquilla, está formada por un anillo de aluminio sobre el que se instalan los módulos LED. El anillo cuenta con un sistema de bloqueo de bayoneta de fácil manejo para las operaciones de mantenimiento. El anillo lleva una junta de neopreno que garantiza al producto un grado de protección total IP65.

La horquilla se acopla directamente al anillo de aluminio de los módulos LED.

La estructura de la horquilla es hueca para permitir el paso interno de los cables.

Además, la horquilla puede incorporar un sistema de regulación de altura de +/- 10 cm (opcional).

Óptica:

Compuesta por un único bloque de aluminio que garantiza la disipación del calor emitido por el diodo LED.

Óptica basada en lentes moldeadas IP67, resistentes a los rayos UV y a impactos IK10, con colimadores de alta precisión para concentrar el haz de luz.

El circuito está recubierto con un polvo aislante especial que aumenta la protección contra descargas electrostáticas.

Sobre la estructura de disipación se montan las ópticas IP67 con una junta estanca para la protección de los circuitos LED.

Todo el motor LED se fija al cuerpo inferior de la luminaria mediante seis tornillos M4 de acero inoxidable.

De este modo, el motor LED es fácilmente extraíble para eventuales operaciones de mantenimiento.

Junto al motor LED se monta un soporte para el driver IP66 CL II, también fijado a la estructura con tornillos de acero inoxidable, lo que hace que el conjunto sea fácilmente extraíble y esté separado del motor LED.

Alrededor de la estructura inferior, bien aisladas, se encuentran todas las conexiones eléctricas, incluidos los dos conectores: uno para desconectar el motor LED del driver y otro para desconectar el driver de la red eléctrica.

Todos los cables, desde la fuente de luz hasta la regleta de bornes, pasan por el interior de la estructura del poste y están protegidos.

En la base de contacto del poste con el nivel del suelo, se encuentra una vaina protectora termoendurecible.

Fijación en la cimentación a 500 mm por debajo del nivel del suelo.

La parte empotrada del poste está provista de una ranura para el paso de cables a la arqueta y de un orificio a nivel del suelo para la toma de tierra.
