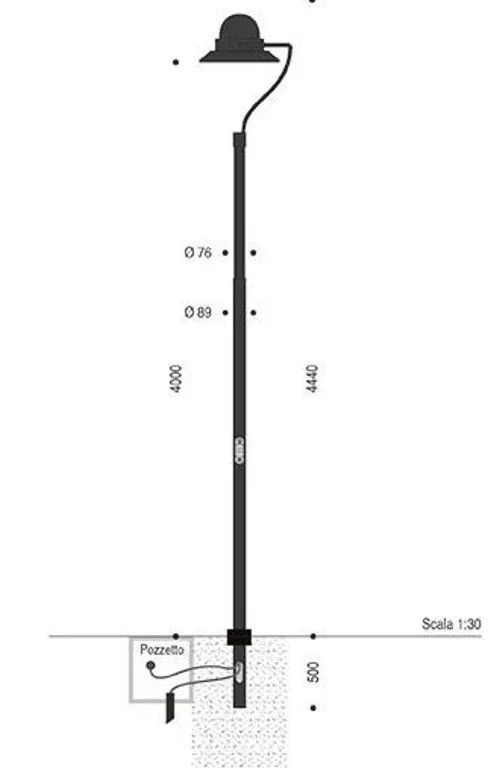

Poste de iluminación cónico para TpLuna, de acero galvanizado y pintado.
El poste está formado por tramos cónicos con un diámetro de base de 89 mm y un diámetro final de 76 mm.
El poste está equipado en la base con una puerta de registro y una caja de bornes de CL II.
En la cima del poste se inserta un cabezal para luminarias tipo Luna, cód. TPLX1, compuesto por un perfil tubular de 40x25 mm, conformado según el diseño.
En el extremo superior, el tubular está soldado a 90° con otro tubular (40x25 mm) y rematado por un círculo de acero de 180° con dimensiones de 30x5 mm.
En el extremo del círculo, hay orificios para el acoplamiento de la luminaria.
En el centro del círculo, en conexión con el tubular, hay un orificio para el paso de cables.
El cabezal del poste está preparado para su montaje en postes de 76 mm de diámetro y se fija mediante prisioneros de acero inoxidable.
Fuente de luz: luminaria "Signora" cód. 628.3H3K, altura del punto de luz 4 m.
Todos los cables desde la fuente de luz hasta la caja de bornes pasan y están protegidos dentro de la estructura del poste.
En la base de contacto del poste con el nivel del suelo, se aplica una vaina termorretráctil protectora.
Empotramiento en la mampostería de 800 mm desde el nivel del suelo.
En la parte empotrada, el poste está dotado de una ranura para el paso de cables a la arqueta y, a nivel del suelo, de un orificio para la toma de tierra.
PROTECCIÓN DE SUPERFICIES
Las superficies de hierro fundido se someten a un chorreado de arena antes del proceso de pintura.
Las superficies de acero están galvanizadas.
El proceso de pintura se realiza mediante el siguiente ciclo:
una capa de imprimación monocomponente de fosfato de zinc, una capa de acabado de pintura bicomponente catalizada de alta protección.
Color estándar: negro envejecido tipo EUROCOMITALIA.
Bajo pedido, es posible aplicar pintura según el RAL del cliente.
TORNILLERÍA
Tornillería y accesorios de acero INOXIDABLE.
Componentes
TPLX1
RS3 Poste cónico de acero, HFT 3 metros
Protección de superficies
GENERALIDADES SOBRE LA PROTECCIÓN DE SUPERFICIES
Todos los productos se someten a ciclos de tratamiento superficial y pintura calibrados en función del material constituyente, el tipo de producto y el uso final previsto.
Las superficies de hierro fundido y aluminio se preparan debidamente mediante chorreado mecánico o pretratamiento químico, a fin de garantizar un anclaje y una protección adecuados del revestimiento.
Las superficies de acero se protegen mediante tratamientos anticorrosivos apropiados para la geometría del producto y el entorno de instalación.
El revestimiento se aplica con un ciclo 5P (pintura en polvo termoendurecible de aplicación electrostática) o un ciclo 3P (pintura por pulverización con imprimación anticorrosiva y acabado), en función del sustrato y los requisitos de rendimiento.
Acabado estándar: negro envejecido tipo Eurocomitalia.
Bajo pedido, está disponible cualquier color de la carta RAL Classic.
Especificaciones técnicas detalladas en la documentación específica.
Instrucciones de montaje
INSTRUCCIONES GENERALES DE MONTAJE
Todos los productos se entregan con instrucciones de montaje específicas para el modelo suministrado.
Cada producto, según su naturaleza y uso previsto, requiere métodos de instalación específicos.
Para especificaciones técnicas detalladas, consulte la documentación dedicada.
Protección de tornillería
TORNILLOS Y PERNOS
Toda la tornillería, pernos y otros accesorios de fijación se suministran generalmente en acero inoxidable.
ADVERTENCIAS
Los datos que figuran en las fichas de producto son los oficiales disponibles en el momento de la publicación y pueden estar sujetos a variaciones como consecuencia de las actualizaciones técnicas realizadas en los productos.
Los productos pueden presentar tolerancias dimensionales derivadas de los procesos de fabricación, con una desviación máxima del 10% respecto a los valores declarados.
EUROCOMITALIA se reserva el derecho de realizar modificaciones sin previo aviso y declina toda responsabilidad por la exactitud e integridad de los contenidos presentados.
