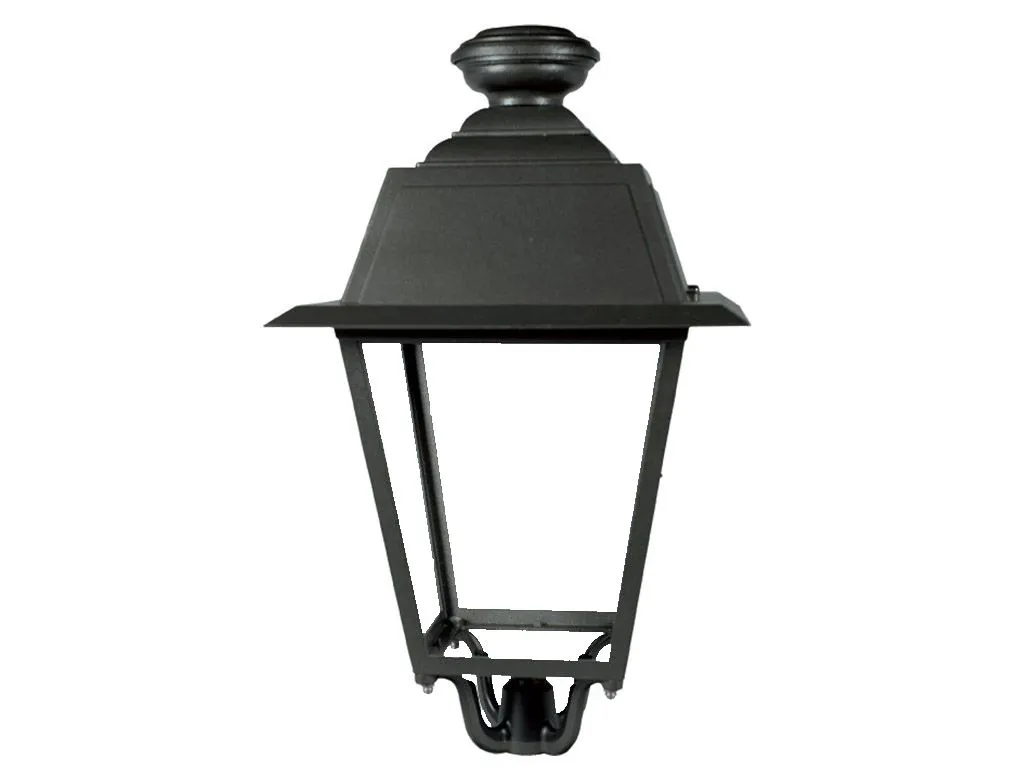

Lanterne d'éclairage en aluminium moulé sous pression, de section carrée, composée de :
- Support en forme d'araignée en aluminium moulé sous pression ;
- Écrous borgnes en laiton ;
- Segment inférieur en aluminium moulé sous pression, réalisé en une seule pièce ;
- Segment supérieur en aluminium moulé sous pression, réalisé en une seule pièce et complet avec un BOÎTIER de classe II ;
- Vasque en polyméthacrylate de méthyle (PMMA) ;
- Optique à répartition asymétrique réalisée par emboutissage sur une tôle d'aluminium de haute pureté avec traitement d'anodisation à base de silicium, fixée au segment supérieur par un mécanisme spécifique ;
- Douille en céramique avec culot E27 ou E40 et sectionneur de ligne électrique ; degré de protection du compartiment électrique IP49, degré de protection du compartiment optique IP66, classe d'isolation I et II ;
- Chapeau en fonte d'aluminium, monté sur charnière sur le châssis central.
Vis externes en laiton et visserie en acier inoxydable.
Fonctionnement et entretien :
Pour accéder à l'équipement électrique, il suffit de dévisser une seule vis et de faire pivoter le segment supérieur.
Le sectionneur coupera automatiquement l'alimentation du câblage de la lanterne. En cas de remplacement de la lampe, il faut soulever l'optique.
Pendant les opérations de maintenance, aucune partie ou composant de la lanterne n'est séparé de la structure.
Câblage standard S.A.P. ou H.G. avec BOÎTIER de classe II à facteur de puissance corrigé.
Plaque réflectrice CUT OFF ou FULL CUT OFF.
Protection des surfaces :
Peinture de couleur noir antique de type EUROCOMITALIA.
Voir les spécifications de peinture.
Protection des surfaces
GÉNÉRALITÉS SUR LA PROTECTION DES SURFACES
Tous les produits sont soumis à des cycles de traitement de surface et de peinture calibrés en fonction du matériau constitutif, du type de produit et de l'utilisation finale.
Les surfaces en fonte et en aluminium sont dûment préparées par sablage mécanique ou prétraitement chimique, afin de garantir une adhérence et une protection adéquates du revêtement.
Les surfaces en acier sont protégées par des traitements anticorrosion appropriés à la géométrie du produit et à l'environnement d'installation.
Le revêtement est appliqué selon un cycle 5P (peinture en poudre thermodurcissable à application électrostatique) ou un cycle 3P (peinture par pulvérisation avec primaire anticorrosion et finition), en fonction du substrat et des exigences de performance.
Finition standard : noir antique type Eurocomitalia.
Toute couleur du nuancier RAL Classic est disponible sur demande.
Spécifications techniques détaillées dans la documentation dédiée.
Instructions de montage
INSTRUCTIONS GÉNÉRALES DE MONTAGE
Tous les produits sont accompagnés d'instructions de montage spécifiques au modèle fourni.
Chaque produit, en fonction de sa nature et de son utilisation prévue, nécessite des méthodes d'installation dédiées.
Pour les spécifications techniques détaillées, veuillez vous référer à la documentation dédiée.
Protection de la visserie
VISSERIE ET BOULONNERIE
Toute la visserie, la boulonnerie et les autres accessoires de fixation sont généralement fournis en acier inoxydable.
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
