Ottica LED con tecnologia led E-light 40w - 5645lm - 4k - ottica rotosimmetrica.
Protection des surfaces
Instructions de montage
Protection de la visserie
VISSERIE ET BOULONNERIE
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
Optique composée de puces à haute efficacité avec divers câblages et photométries.
Protection contre les décharges atmosphériques jusqu'à 10 kV en mode commun.
Driver d'alimentation avec possibilité de variation d'intensité et de contrôle.
La plaque est généralement composée d'un support en aluminium conçu en fonction de la structure sur laquelle elle doit s'adapter.

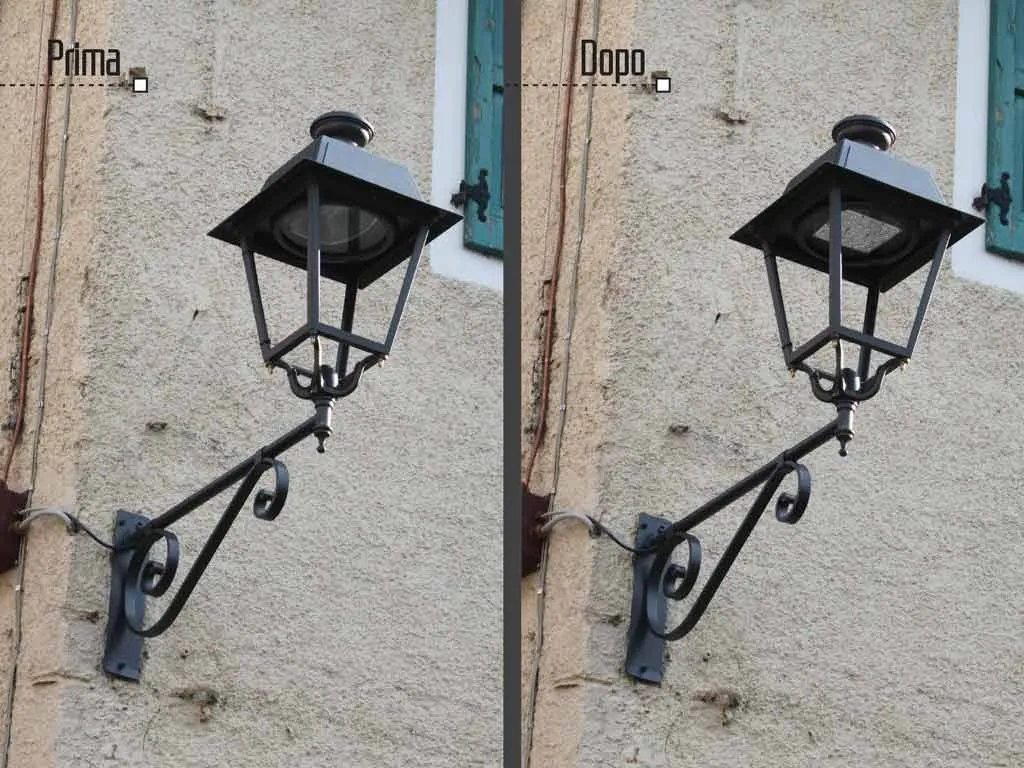

Le kit s'intègre parfaitement dans l'armature existante et permet de conserver la valeur historique et culturelle de la lanterne. En même temps, il permet de profiter des avantages d'une technologie moderne et de bénéficier des économies d'énergie qu'elle procure.
L'application du kit ne nécessite aucune modification structurelle de la lampe et s'effectue sans difficulté en peu de temps.
Le groupe de Rénovation est monté sur la plaque.
La rénovation garantit des performances exceptionnelles grâce à l'utilisation de composants d'excellence.
Optique :
Constituée d'un bloc unique en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.
Optique basée sur des lentilles moulées IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour la concentration du faisceau lumineux.
Le circuit est verni avec une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.
Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.
L'ensemble du moteur LED est fixé au corps inférieur de la lampe par six vis M4 en acier inoxydable.
De cette manière, le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.
À côté du moteur LED est monté un support pour le driver IP66 CL II ou CL I, également fixé à la structure par des vis en acier inoxydable qui rendent l'ensemble facilement amovible et séparé du moteur LED.
Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les deux fiches, une pour déconnecter le moteur LED du driver, une pour déconnecter le driver du réseau électrique.
Pour chaque besoin d'adaptation, le type de câblage LED et son émission lumineuse sont calculés en fonction de la rue et des besoins spécifiques.
Des courbes de dépréciation, des courbes photométriques et tous les paramètres techniques nécessaires à la conception sont disponibles pour le Rétrofit spécifique.
Le support pour le moteur LED est conçu et construit au cas par cas en fonction de l'armature sur laquelle il doit être monté et aussi en fonction des exigences du concepteur et du client final.
Support peint en noir ou autre couleur RAL sur demande.
Spécifications
| contrôle | Non |
| IRC | 70 |
| K | 4000 |
| lumens | 5645 |
| Optique | AR |
| source lumineuse | LED |
| durée de vie h. | 70000 |
| watts | 40 |
Protection des surfaces
GÉNÉRALITÉS SUR LA PROTECTION DES SURFACES
Tous les produits sont soumis à des cycles de traitement de surface et de peinture calibrés en fonction du matériau constitutif, du type de produit et de l'utilisation finale.
Les surfaces en fonte et en aluminium sont dûment préparées par sablage mécanique ou prétraitement chimique, afin de garantir une adhérence et une protection adéquates du revêtement.
Les surfaces en acier sont protégées par des traitements anticorrosion appropriés à la géométrie du produit et à l'environnement d'installation.
Le revêtement est appliqué selon un cycle 5P (peinture en poudre thermodurcissable à application électrostatique) ou un cycle 3P (peinture par pulvérisation avec primaire anticorrosion et finition), en fonction du substrat et des exigences de performance.
Finition standard : noir antique type Eurocomitalia.
Toute couleur du nuancier RAL Classic est disponible sur demande.
Spécifications techniques détaillées dans la documentation dédiée.
Instructions de montage
INSTRUCTIONS GÉNÉRALES DE MONTAGE
Tous les produits sont accompagnés d'instructions de montage spécifiques au modèle fourni.
Chaque produit, en fonction de sa nature et de son utilisation prévue, nécessite des méthodes d'installation dédiées.
Pour les spécifications techniques détaillées, veuillez vous référer à la documentation dédiée.
Protection de la visserie
VISSERIE ET BOULONNERIE
Toute la visserie, la boulonnerie et les autres accessoires de fixation sont généralement fournis en acier inoxydable.
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
