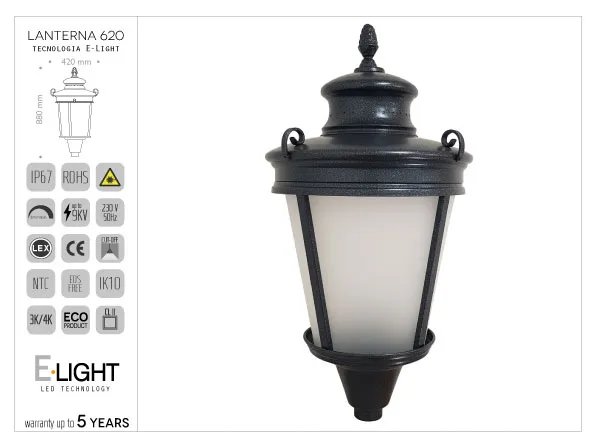

Lanterne en aluminium de type porté, avec optique LED.
Optique basée sur la technologie E-light avec câblage et options de contrôle selon le tableau ci-joint.
Protection contre les surtensions atmosphériques jusqu'à 9 kV.
Driver d'alimentation avec possibilité de gradation et de contrôle selon le tableau ci-joint.
Consommations, température de couleur et câblages disponibles en plusieurs types (voir tableau ci-joint).
Structure composée de :
Corps de forme, mesures et moulures conformes au dessin.
Segment inférieur en aluminium, utile pour l'ouverture de la lanterne afin d'effectuer les opérations de maintenance.
Partie inférieure constituée d'un compartiment en aluminium sur lequel est monté le moteur LED.
Le compartiment est articulé à la structure et est équipé d'un joint en néoprène qui garantit au produit un degré de protection total IP65.
Dans la version pour lampe seule, le corps supérieur est fixé au corps inférieur par une charnière et un boulon.
Support en polycarbonate opale et cage en aluminium.
Coupelle ornementale en aluminium dans la partie inférieure.
Optique pour la version LED :
constituée d'un seul bloc en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.
Optique basée sur des lentilles moulées IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour la concentration du faisceau lumineux.
Le circuit est peint avec une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.
Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.
L'ensemble du moteur LED est fixé au corps inférieur de la lampe par six vis M4 en acier inoxydable.
De cette manière, le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.
À côté du moteur LED est monté un support pour le driver IP66 CL II, également fixé à la structure par des vis en acier inoxydable qui rendent l'ensemble facilement amovible et séparé du moteur LED.
Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les deux fiches, une pour déconnecter le moteur LED du driver, et une pour déconnecter le driver du réseau électrique.
| contrôle | Non |
| IRC | 70 |
| K | 3000 |
| lumens | 1512 |
| Optique | AS |
| source lumineuse | LED |
| durée de vie h. | 90000 |
| watts | 12 |
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
