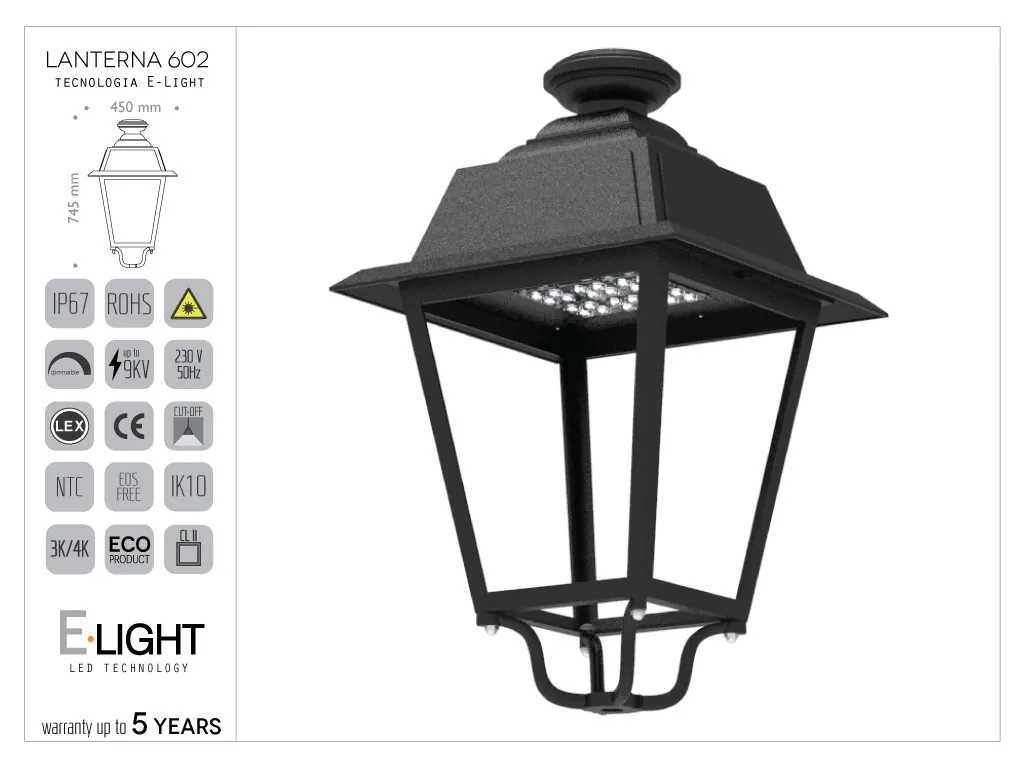

Lanterne Artistique Carrée en Aluminium Moulé sous Pression avec Technologie LED E-Light 40W - 4838lm - 3k - Asymmetric Optic - 40W - 4838lm - 3k - Asymmetric Optic
code 602012
Description
Spécifications
Téléchargements
Variantes
Protection de base de 6 kV contre les décharges atmosphériques.
Driver d'alimentation avec possibilité de gradation et de contrôle.
Consommation, température de couleur et câblage disponibles en plusieurs configurations.
La structure se compose de :
Corps avec forme, dimensions et moulures conformes au dessin ci-joint.
Raccord pour version à montage sur mât ou suspendue avec tube fileté 3/4”, à boulonner sur la structure de support.
Dans la version à montage sur mât, le tube fileté et la boulonnerie en tête de structure sont dissimulés par une bague ornementale en aluminium.
La partie inférieure est constituée d'un compartiment en aluminium sur lequel est monté le moteur LED.
Le moteur LED est fixé à la structure par 4 vis en acier INOXYDABLE.
Compartiment LED IP65.
Optique :
Constituée d'un bloc unique en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.
Optique basée sur des lentilles moulées IP67, résistantes aux UV et aux chocs IK10, avec des collimateurs de haute précision pour concentrer le faisceau lumineux.
Le circuit est peint avec une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.
Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.
L'ensemble du moteur LED est fixé au corps inférieur de la lanterne par six vis M4 en acier inoxydable.
Le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.
À côté du moteur LED est monté un support pour le driver d'alimentation, également fixé à la structure par des vis en acier inoxydable, rendant l'ensemble facilement amovible et séparé du moteur LED. Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les fiches : une pour déconnecter le moteur LED du driver et une pour déconnecter le driver du réseau électrique.
Peint en couleur VIEILLI EUROCOMITALIA ou autre couleur RAL sur demande.
