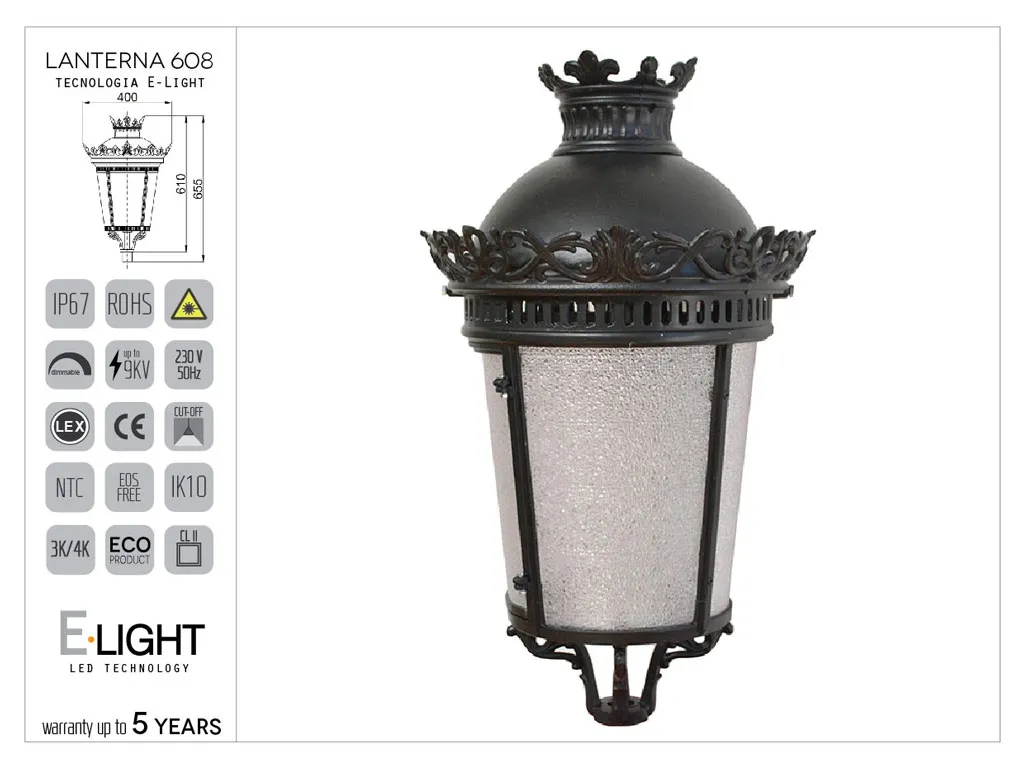

Lanterne artistique grande de style impérial avec frises ornementales en aluminium.
Optique de base composée de 12 ou 24 puces.
Protection de base contre les surtensions atmosphériques de 6 kV.
Driver d'alimentation avec possibilité de gradation et de contrôle.
Consommations, températures de couleur et câblages disponibles en plusieurs types.
Structure composée de :
Corps dont la forme, les dimensions et les moulures sont conformes au dessin ci-joint.
- Partie supérieure en tôle d'aluminium emboutie, ornée de frises en fonte d'aluminium ;
- Partie centrale avec une armature en aluminium.
- Partie inférieure avec une araignée prédisposée pour la fixation en tête de mât.
Raccord pour version portée ou suspendue avec un tube fileté de 3/4”, à boulonner sur la structure de support.
Dans la version portée, le tube fileté et la boulonnerie en tête de la structure sont cachés par une douille ornementale en aluminium.
La partie inférieure est constituée d'un compartiment en aluminium sur lequel est monté le moteur LED.
Le moteur LED est soutenu à la structure par 4 vis en acier INOX.
Compartiment LED IP65.
Optique :
Constituée d'un bloc unique en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.
Optique basée sur des lentilles moulées IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour concentrer le faisceau lumineux.
Le circuit est peint avec une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.
Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.
L'ensemble du moteur LED est fixé au corps inférieur de la lanterne par six vis M4 en acier inoxydable.
Le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.
À côté du moteur LED est monté un support pour le driver d'alimentation, lui aussi fixé à la structure par des vis en acier inoxydable, ce qui rend l'ensemble facilement amovible et séparé du moteur LED. Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les fiches, une pour déconnecter le moteur LED du driver et une pour déconnecter le driver du réseau électrique.
Peint en couleur VIEILLI EUROCOMITALIA ou autre couleur RAL sur demande.
| contrôle | Non |
| IRC | 70 |
| K | 4000 |
| lumens | 5645 |
| Optique | AR |
| source lumineuse | LED |
| durée de vie h. | 70000 |
| watts | 40 |
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
