Led optics with E-light 76w - 9483lm - 3k - asimmetric optics
Protection des surfaces
Instructions de montage
Protection de la visserie
VISSERIE ET BOULONNERIE
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
Optique avec technologie E-light.
Protection de base contre les décharges atmosphériques de 6 kV.
Driver d'alimentation avec possibilité de gradation et de contrôle. .
Consommations, températures de couleur et câblages disponibles en plusieurs types.
Structure composée de :

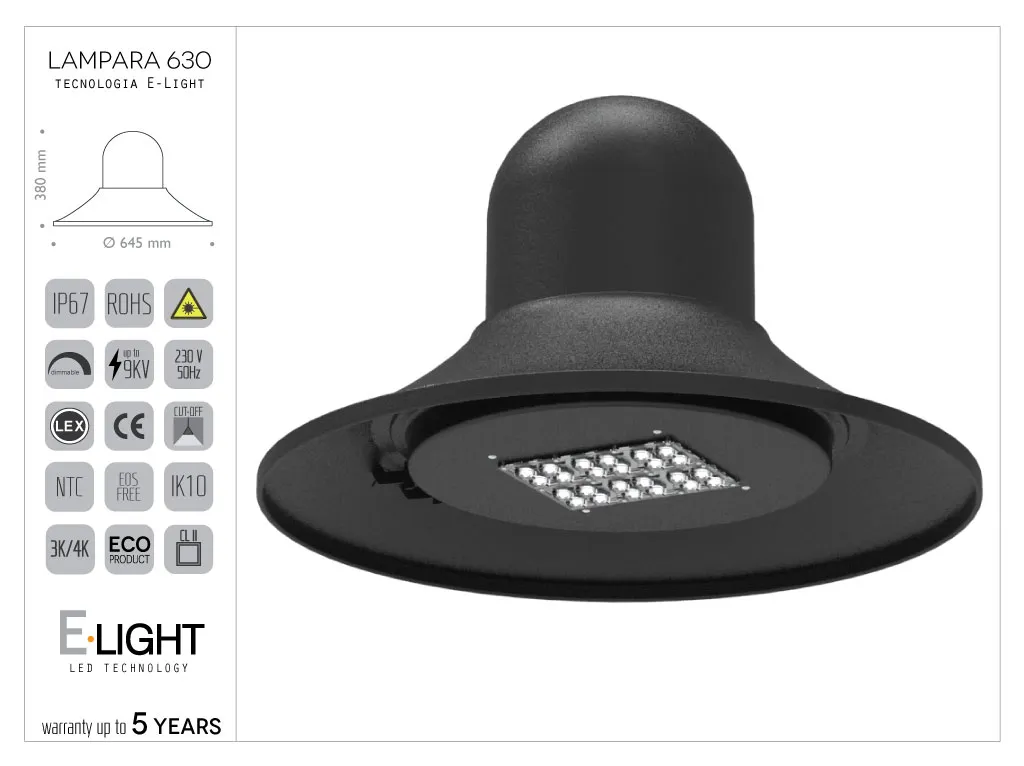

Corps central dont la forme, les dimensions et les moulures sont conformes au dessin ci-joint.
Raccord avec tube fileté 3/4”, à boulonner sur la structure de support avec une bague d'étanchéité pour un blocage étanche.
Le tube fileté et la boulonnerie en tête de la structure sont cachés par une bague ornementale en aluminium.
Partie inférieure constituée d'un anneau en aluminium sur lequel est monté le moteur LED.
L'anneau est articulé sur la structure et se ferme à l'aide d'une vis en acier inoxydable.
L'anneau est équipé d'un joint en néoprène qui garantit au produit un degré de protection total IP65.
Optique :
Constituée d'un monobloc en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.
Optique basée sur des lentilles moulées IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour concentrer le faisceau lumineux.
Le circuit est peint avec une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.
Sur la structure de dissipation sont montées les optiques IP67 avec un joint étanche pour la protection des circuits LED.
L'ensemble du moteur LED est fixé au corps inférieur de la lanterne par six vis M4 en acier inoxydable.
Le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.
À côté du moteur LED est monté un support pour le driver d'alimentation, également fixé à la structure par des vis en acier inoxydable, ce qui rend l'ensemble facilement amovible et séparé du moteur LED.Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les fiches, une pour déconnecter le moteur LED du driver et une pour déconnecter le driver du réseau électrique.
Peint en couleur FINITION ANTIQUE EUROCOMITALIA ou autre couleur RAL sur demande.
Spécifications
| contrôle | Non |
| IRC | 70 |
| K | 3000 |
| lumens | 9483 |
| Optique | AS |
| source lumineuse | LED |
| watts | 76 |
| durée de vie h. | 70000 |
Protection des surfaces
GÉNÉRALITÉS SUR LA PROTECTION DES SURFACES
Tous les produits sont soumis à des cycles de traitement de surface et de peinture calibrés en fonction du matériau constitutif, du type de produit et de l'utilisation finale.
Les surfaces en fonte et en aluminium sont dûment préparées par sablage mécanique ou prétraitement chimique, afin de garantir une adhérence et une protection adéquates du revêtement.
Les surfaces en acier sont protégées par des traitements anticorrosion appropriés à la géométrie du produit et à l'environnement d'installation.
Le revêtement est appliqué selon un cycle 5P (peinture en poudre thermodurcissable à application électrostatique) ou un cycle 3P (peinture par pulvérisation avec primaire anticorrosion et finition), en fonction du substrat et des exigences de performance.
Finition standard : noir antique type Eurocomitalia.
Toute couleur du nuancier RAL Classic est disponible sur demande.
Spécifications techniques détaillées dans la documentation dédiée.
Instructions de montage
INSTRUCTIONS GÉNÉRALES DE MONTAGE
Tous les produits sont accompagnés d'instructions de montage spécifiques au modèle fourni.
Chaque produit, en fonction de sa nature et de son utilisation prévue, nécessite des méthodes d'installation dédiées.
Pour les spécifications techniques détaillées, veuillez vous référer à la documentation dédiée.
Protection de la visserie
VISSERIE ET BOULONNERIE
Toute la visserie, la boulonnerie et les autres accessoires de fixation sont généralement fournis en acier inoxydable.
