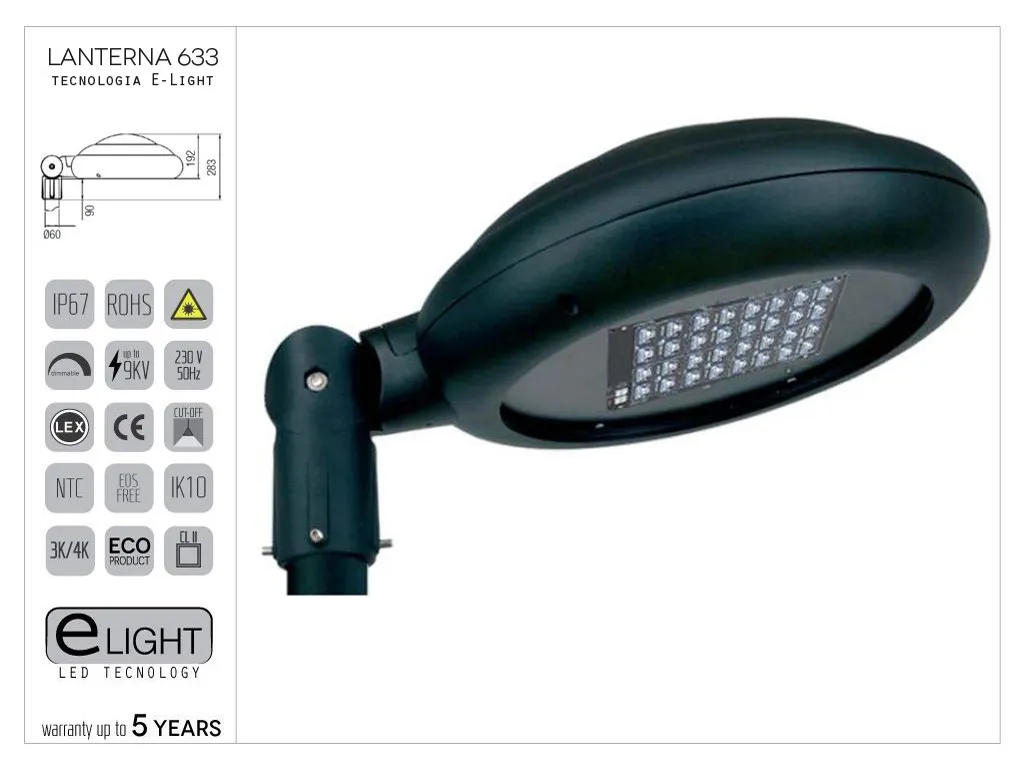

Luminaire Routier CITY en Aluminium avec Technologie E-light - Toutes Puissances
code 633000
Catégorie: Classiques
Description
Spécifications
Variantes
Luminaire en aluminium, adapté aux installations classiques d'éclairage public, de type FULL CUT-OFF, avec optique à technologie E-light.
Protection de base contre les surtensions atmosphériques jusqu'à 6 kV, extensible jusqu'à 10 kV.
Driver d'alimentation de type OT avec possibilité de gradation et de contrôle selon la fiche technique.
Consommations, températures de couleur et câblages disponibles en plusieurs types.
La structure se compose de :
Corps central dont la forme, les dimensions et les moulures sont conformes au dessin ci-joint. Crosse réglable en aluminium moulé sous pression ; montage sur crosse latérale (180°) ou en top sur des mâts de Ø60 mm.
La partie inférieure est constituée d'un anneau en aluminium sur lequel est monté le moteur LED.
L'anneau est articulé sur la structure et est fermé par une vis en acier inoxydable.
L'anneau est équipé d'un joint en néoprène qui garantit au produit un degré de protection total IP65.
Optique :
Constituée d'un bloc unique en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.
Optique basée sur des lentilles moulées LEDiL IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour concentrer le faisceau lumineux.
Le circuit est peint avec une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.
Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.
L'ensemble du moteur LED est fixé au corps inférieur du luminaire par six vis M4 en acier inoxydable.
De cette manière, le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.
À côté du moteur LED est monté un support pour le driver OT IP66 CL II, également fixé à la structure par des vis en acier inoxydable, ce qui rend l'ensemble facilement amovible et séparé du moteur LED.
Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les deux fiches, une pour déconnecter le moteur LED du driver, une pour déconnecter le driver du réseau électrique.
Peint en noir anthracite ou autre couleur RAL sur demande.
Dimensions, formes et moulures conformes au dessin qui fait partie intégrante du projet.
