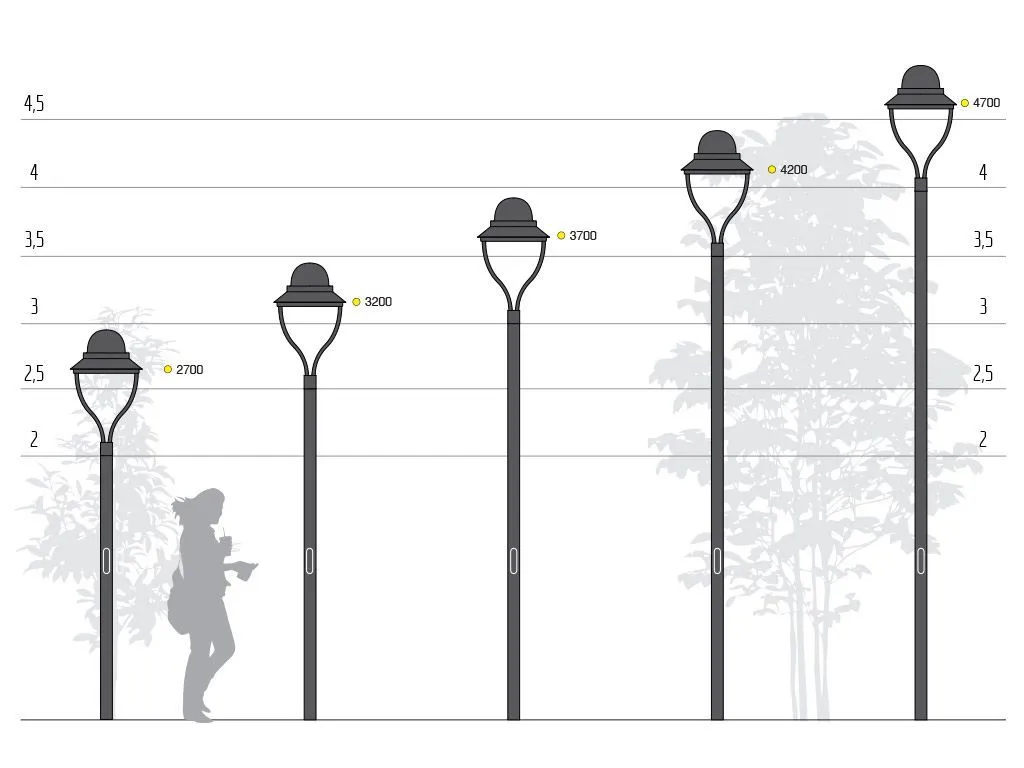

Mât d'éclairage LED série Spillo

Mât d'éclairage LED série SPILLO, composé d'une section unique de 89 mm de diamètre et équipé à la base d'une gaine de protection thermodurcissable.

Doté d'une porte d'accès et d'un bornier CL II.

Au sommet du mât est fixée une fourche pour la lanterne 636.

Optique LED avec technologie e-light.

Protection contre les surtensions atmosphériques jusqu'à 9 kV (mode commun).

Structure de la lanterne composée de :

Un corps central dont la forme, les dimensions et les moulures sont conformes au dessin, avec un bras en fourche pour un montage sur des diamètres de 89 mm.

La partie inférieure du luminaire, montée sur la fourche, est constituée d'une bague en aluminium sur laquelle sont montés les modules LED. La bague est dotée d'un système de verrouillage à baïonnette facile à actionner lors des opérations de maintenance. La bague est équipée d'un joint en néoprène qui garantit au produit un degré de protection total IP65.

La fourche est directement emboîtée sur la bague en aluminium des modules LED.

La structure de la fourche est creuse pour permettre le passage interne des câbles.

De plus, la fourche peut être équipée d'un système de réglage en hauteur de +/- 10 cm (en option).

Optique :

Constituée d'un bloc unique en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.

Optique basée sur des lentilles moulées IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour concentrer le faisceau lumineux.

Le circuit est revêtu d'une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.

Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.

L'ensemble du moteur LED est fixé au corps inférieur de la lanterne par six vis M4 en acier inoxydable.

De cette manière, le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.

À côté du moteur LED est monté un support pour le driver IP66 CL II, également fixé à la structure par des vis en acier inoxydable, ce qui rend l'ensemble facilement amovible et séparé du moteur LED.

Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les deux fiches, l'une pour déconnecter le moteur LED du driver, l'autre pour déconnecter le driver du réseau électrique.

Tous les câbles, de la source lumineuse au bornier, passent à l'intérieur de la structure du mât et y sont protégés.

À la base de contact du mât avec le sol, une gaine de protection thermodurcissable est présente.

À sceller dans la fondation sur 500 mm à partir du niveau du sol.

La partie encastrée du mât est dotée d'une fente pour le passage des câbles vers le regard et d'un trou au niveau du sol pour la mise à la terre.
