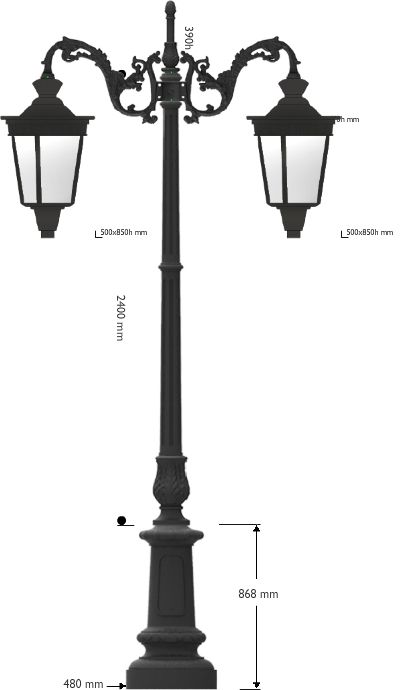

Palo artistico in ghisa con cima doppia e due lanterne Campidoglio predisposte per lampada E27

Base in ghisa per palo artistico realizzata in un'unica fusione.
Altezza 868 mm.
Larghezza 480 mm.
La parte inferiore circolare è connessa alla parte centrale cilindrica da un elemento concavo-convesso con decorazione a fregio.
Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.
La base è conclusa da una striscia cilindrica decorata con motivi circolari tridimensionali e fregio a foglie d'acanto.
Palo in ghisa UNI EN 1561 GJL250 lavorato in stile con elementi del corpo di sezione circolare.
Altezza 2400 mm.
Il palo è composto da base nella parte inferiore cilindrica, seguita da un elemento conico-cilindrico e decorato da un imponente fiore ornamentale a foglie d'acanto.
Il fusto, diviso in due parti da una striscia cilindrica bombata, è scanalato e di sezione tronco-conica ed è concluso da un'ampia fascia cilindrica liscia con bordi bombati.
La testa del palo, COD TP1 è fissata all'anima in acciaio tramite bulloni, è decorata da lunghi elementi vegetali stilizzati ed è sormontata da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.
Predisposto per attacco di lanterna portata tramite tubo filettato 3/4 GAS utlizzato anche per il fissaggio dei componenti in ghisa oppure per cime serie 400.
Altezza testa 180 mm.
Verniciato di colore nero antracite o altro colore RAL a richiesta ( vedi specifiche di verniciatura ).
Misure, forme e modanature come da disegno che del progetto fa parte integrante.
Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Gli elementi costituenti il palo sono realizzati in un'unica fusione.
Protezione delle superfic :.
Cima per pali tipo Doppia Mirone, composta da:
- tubo interno per il passaggio dei cavi;
- tubo filettato 3/4 GAS alla sommità per innesto di lanterna;
- al centro, attacchi di alluminio per palo in ghisa.
La cima è curvata a stelo ed è riccamente ornata da motivi floreali a foglie d'acanto che, nella parte finale, culminano in calice stilizzato.
Dimensioni di massima della singola cima:
larghezza 690 mm; altezza 470 mm.
Verniciata di colore nero antracite o altro colore RAL a richiesta.
Lanterna in lastra di alluminio, composta da:
- corpo in lastra di alluminio delle dimensioni riportate;
- piastra riflettente porta cablaggio per ottica CUT OFF. La piastra è fissata al corpo tramite dadi, con sportello utilizzato per le operazioni di apertura del vano contenente i componenti elettrici e la lampada;
- gruppo elettrico marcato ENEC dotato di condensatore, accenditore e reattore per accensione di lampada S.A.P. o H.G., inserito all’interno del supporto superiore:
- tubo in acciaio, attacco 3/4 GAS, direttamente avvitabile al supporto finale.
Grado di protezione vano apparecchiature elettriche IP49.
Grado di protezione vano ottico IP66.
Funzionamento e manutenzione:
Le apparecchiature elettriche sono issate al corpo superiore.
Per accedere alle apparecchiature elettriche basta svitare il dado accanto al vetro.
In caso di sostituzione della lampada bisogna procedere come sopra.
Cablaggio standard S.A.P. o H.G. con BOX in classe II rifasato.
Testa per palo artistico realizzata in un'unica fusione di alluminio o ghisa per pali a doppio o triplo braccio.
L'elemento è composto da una base cilindrica sormontata da un ampio motivo floreale bombato a foglie d'acanto.
Il liscio fusto cilindrico è collegato, tramite due fasce circolari, ad un globo dalla forma di bocciolo stilizzato.
Predisposta per fissaggio su anima in acciaio per pali tramite tubo filettato 3/4 GAS anche per attacco di cime serie 400.
Altezza elemento 390 mm.

Toute la visserie, la boulonnerie et les autres accessoires de fixation sont généralement fournis en acier inoxydable.
