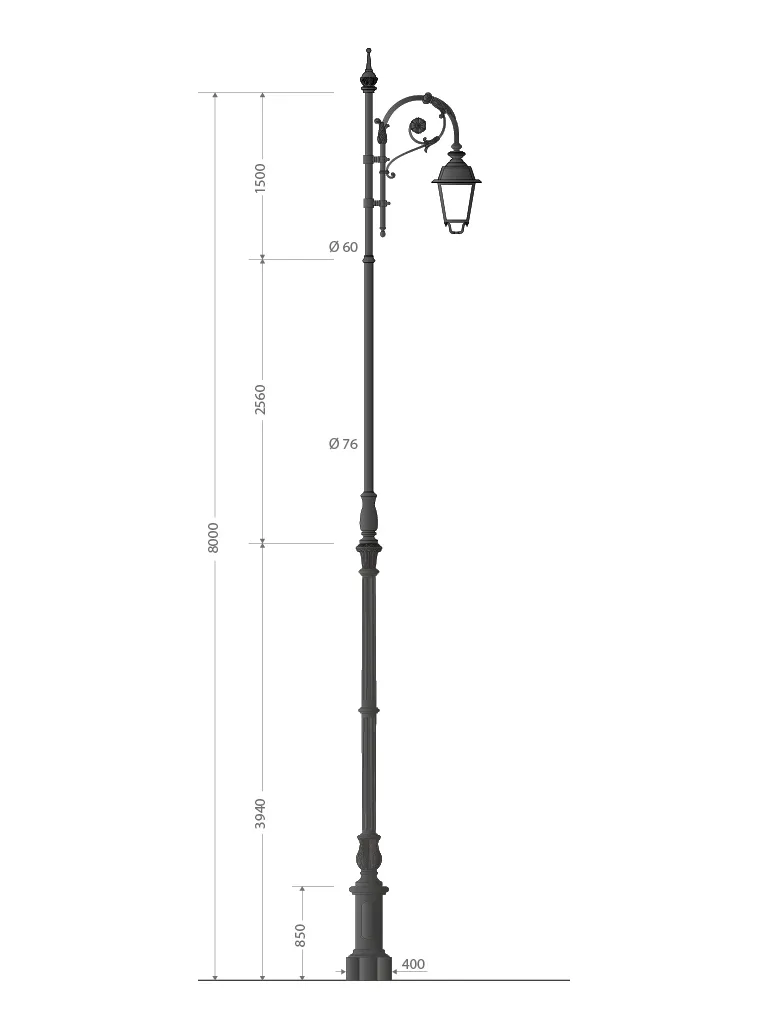

Très grand poteau en fonte avec base type 090 et crosse de style Bernini, hauteur totale 8 mètres
code 900055
Catégorie: Mâts d'éclairage complets, Mâts en fonte
Description
Poteau en fonte travaillé avec style et doté d'éléments de corps à section circulaire.
Hauteur totale de la partie en fonte : 3940 mm.
Le poteau est composé d'une base dont la partie inférieure octogonale est reliée à la partie centrale cylindrique par un élément conique-cylindrique à gradins.
Au centre, une trappe de visite en fonte est prévue pour loger un bornier à l'intérieur.
La base se termine par une double bande cylindrique.
Hauteur de la base : 850 mm.
Largeur de la base : 400 mm.
Le fût présente une partie inférieure cylindrique, suivie d'un élément conique-cylindrique, et est orné d'une imposante fleur ornementale à feuilles d'acanthe.
La partie centrale du fût, divisée en deux par une bande cylindrique, est cannelée et de section tronconique, et se termine par une large bande cylindrique lisse aux bords arrondis.
La partie supérieure se prolonge par un poteau en acier de 76 mm de diamètre jusqu'à une hauteur de 6,5 mètres, puis passe à un tube de 60 mm de diamètre pour la partie finale afin d'atteindre une hauteur totale de 8 mètres.
Le sommet est constitué d'une crosse simple de type Bernini, avec des ornements, une volute et une tulipe en aluminium ou en fonte, composée de :
- Un tube en acier galvanisé ou en fonte, courbé en plein cintre et décoré d'éléments floraux caractéristiques en forme de tulipe, conformément au dessin ;
- À la base du tube, un ornement en fonte en forme de pomme de pin ;
- Au sommet, une fixation ornée pour lanterne avec un tube fileté 3/4" GAZ.
La crosse est fixée au poteau par des crochets ornementaux en aluminium ou en fonte et est décorée au centre de motifs de rinceaux d'acanthe et d'une grande fleur épanouie. La crosse est conçue pour être fixée sur des poteaux de 60, 70 ou 89 mm de diamètre, selon les demandes du client ou le type de poteau sur lequel elle sera installée.
Dimensions de base de la crosse :
Largeur 810 mm, hauteur 1300 mm.
Réalisée avec un tube en acier de 45 mm de diamètre et 3 mm d'épaisseur. Autres dimensions sur demande du client.
Peinte en noir anthracite ou autre couleur RAL sur demande.
Au sommet est montée en suspension une lanterne carrée classique 602030 avec optique E-light.
Optique LED avec technologie E-light 76 W - 9483 lm - 3k - optique asymétrique.
Protection de base contre les décharges atmosphériques de 6 kV.
Driver d'alimentation avec possibilité de gradation et de contrôle.
Consommations, températures de couleur et câblages disponibles en différents types.
Structure composée de :
Corps avec forme, dimensions et moulures conformes au dessin.
Emmanchement pour version portée ou suspendue avec tube fileté 3/4”, à boulonner sur la structure de support.
Dans la version portée, le tube fileté et la boulonnerie en tête de la structure sont dissimulés par un manchon ornemental en aluminium.
La partie inférieure est constituée d'un compartiment en aluminium sur lequel est monté le moteur LED.
Le moteur LED est fixé à la structure par 4 vis en acier INOXYDABLE.
Compartiment LED IP65.
Optique :
Constituée d'un bloc unique en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.
Optique basée sur des lentilles moulées IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour concentrer le faisceau lumineux.
Le circuit est verni avec une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.
Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.
L'ensemble du moteur LED est fixé au corps inférieur de la lanterne par six vis M4 en acier inoxydable.
Le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.
À côté du moteur LED est monté un support pour le driver d'alimentation, également fixé à la structure par des vis en acier inoxydable, ce qui rend l'ensemble facilement amovible et séparé du moteur LED. Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les fiches, une pour déconnecter le moteur LED du driver et une pour déconnecter le driver du réseau électrique.
Peint en couleur ANTIQUE EUROCOMITALIA ou autre couleur RAL sur demande.
