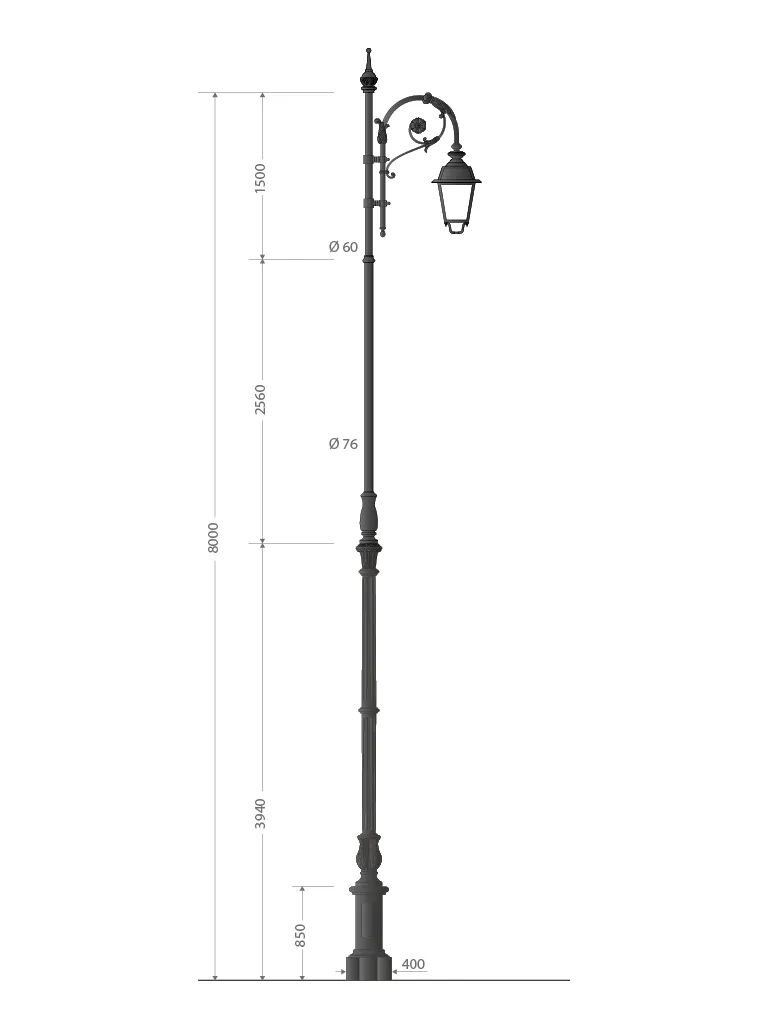

Poteau en fonte travaillé avec style et doté d'éléments de corps à section circulaire.
Hauteur totale de la partie en fonte : 3940 mm.
Le poteau est composé d'une base dont la partie inférieure octogonale est reliée à la partie centrale cylindrique par un élément conique-cylindrique à gradins.
Au centre, une trappe de visite en fonte est prévue pour loger un bornier à l'intérieur.
La base se termine par une double bande cylindrique.
Hauteur de la base : 850 mm.
Largeur de la base : 400 mm.
Le fût présente une partie inférieure cylindrique, suivie d'un élément conique-cylindrique, et est orné d'une imposante fleur ornementale à feuilles d'acanthe.
La partie centrale du fût, divisée en deux par une bande cylindrique, est cannelée et de section tronconique, et se termine par une large bande cylindrique lisse aux bords arrondis.
La partie supérieure se prolonge par un poteau en acier de 76 mm de diamètre jusqu'à une hauteur de 6,5 mètres, puis passe à un tube de 60 mm de diamètre pour la partie finale afin d'atteindre une hauteur totale de 8 mètres.
Le sommet est constitué d'une crosse simple de type Bernini, avec des ornements, une volute et une tulipe en aluminium ou en fonte, composée de :
- Un tube en acier galvanisé ou en fonte, courbé en plein cintre et décoré d'éléments floraux caractéristiques en forme de tulipe, conformément au dessin ;
- À la base du tube, un ornement en fonte en forme de pomme de pin ;
- Au sommet, une fixation ornée pour lanterne avec un tube fileté 3/4" GAZ.
La crosse est fixée au poteau par des crochets ornementaux en aluminium ou en fonte et est décorée au centre de motifs de rinceaux d'acanthe et d'une grande fleur épanouie. La crosse est conçue pour être fixée sur des poteaux de 60, 70 ou 89 mm de diamètre, selon les demandes du client ou le type de poteau sur lequel elle sera installée.
Dimensions de base de la crosse :
Largeur 810 mm, hauteur 1300 mm.
Réalisée avec un tube en acier de 45 mm de diamètre et 3 mm d'épaisseur. Autres dimensions sur demande du client.
Peinte en noir anthracite ou autre couleur RAL sur demande.
Au sommet est montée en suspension une lanterne carrée classique 602030 avec optique E-light.
Optique LED avec technologie E-light 76 W - 9483 lm - 3k - optique asymétrique.
Protection de base contre les décharges atmosphériques de 6 kV.
Driver d'alimentation avec possibilité de gradation et de contrôle.
Consommations, températures de couleur et câblages disponibles en différents types.
Structure composée de :
Corps avec forme, dimensions et moulures conformes au dessin.
Emmanchement pour version portée ou suspendue avec tube fileté 3/4”, à boulonner sur la structure de support.
Dans la version portée, le tube fileté et la boulonnerie en tête de la structure sont dissimulés par un manchon ornemental en aluminium.
La partie inférieure est constituée d'un compartiment en aluminium sur lequel est monté le moteur LED.
Le moteur LED est fixé à la structure par 4 vis en acier INOXYDABLE.
Compartiment LED IP65.
Optique :
Constituée d'un bloc unique en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.
Optique basée sur des lentilles moulées IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour concentrer le faisceau lumineux.
Le circuit est verni avec une poudre isolante spéciale qui augmente la protection contre les décharges électrostatiques.
Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.
L'ensemble du moteur LED est fixé au corps inférieur de la lanterne par six vis M4 en acier inoxydable.
Le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.
À côté du moteur LED est monté un support pour le driver d'alimentation, également fixé à la structure par des vis en acier inoxydable, ce qui rend l'ensemble facilement amovible et séparé du moteur LED. Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les fiches, une pour déconnecter le moteur LED du driver et une pour déconnecter le driver du réseau électrique.
Peint en couleur ANTIQUE EUROCOMITALIA ou autre couleur RAL sur demande.
Protection des surfaces
GÉNÉRALITÉS SUR LA PROTECTION DES SURFACES
Tous les produits sont soumis à des cycles de traitement de surface et de peinture calibrés en fonction du matériau constitutif, du type de produit et de l'utilisation finale.
Les surfaces en fonte et en aluminium sont dûment préparées par sablage mécanique ou prétraitement chimique, afin de garantir une adhérence et une protection adéquates du revêtement.
Les surfaces en acier sont protégées par des traitements anticorrosion appropriés à la géométrie du produit et à l'environnement d'installation.
Le revêtement est appliqué selon un cycle 5P (peinture en poudre thermodurcissable à application électrostatique) ou un cycle 3P (peinture par pulvérisation avec primaire anticorrosion et finition), en fonction du substrat et des exigences de performance.
Finition standard : noir antique type Eurocomitalia.
Toute couleur du nuancier RAL Classic est disponible sur demande.
Spécifications techniques détaillées dans la documentation dédiée.
Instructions de montage
INSTRUCTIONS GÉNÉRALES DE MONTAGE
Tous les produits sont accompagnés d'instructions de montage spécifiques au modèle fourni.
Chaque produit, en fonction de sa nature et de son utilisation prévue, nécessite des méthodes d'installation dédiées.
Pour les spécifications techniques détaillées, veuillez vous référer à la documentation dédiée.
Protection de la visserie
VISSERIE ET BOULONNERIE
Toute la visserie, la boulonnerie et les autres accessoires de fixation sont généralement fournis en acier inoxydable.
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
