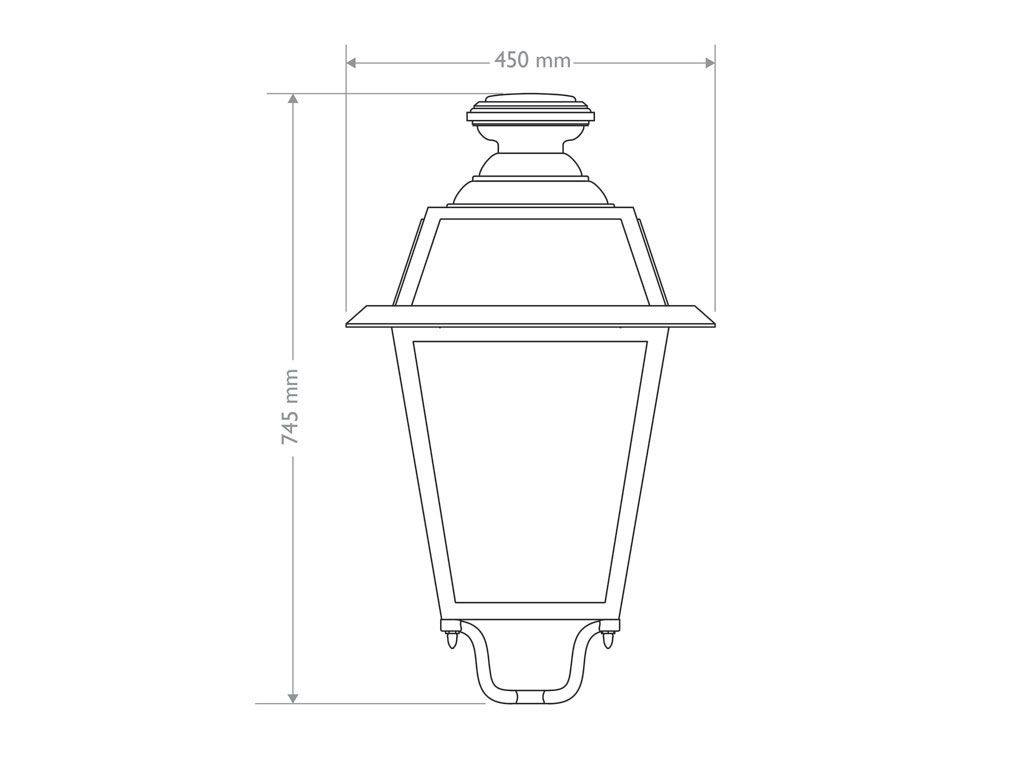

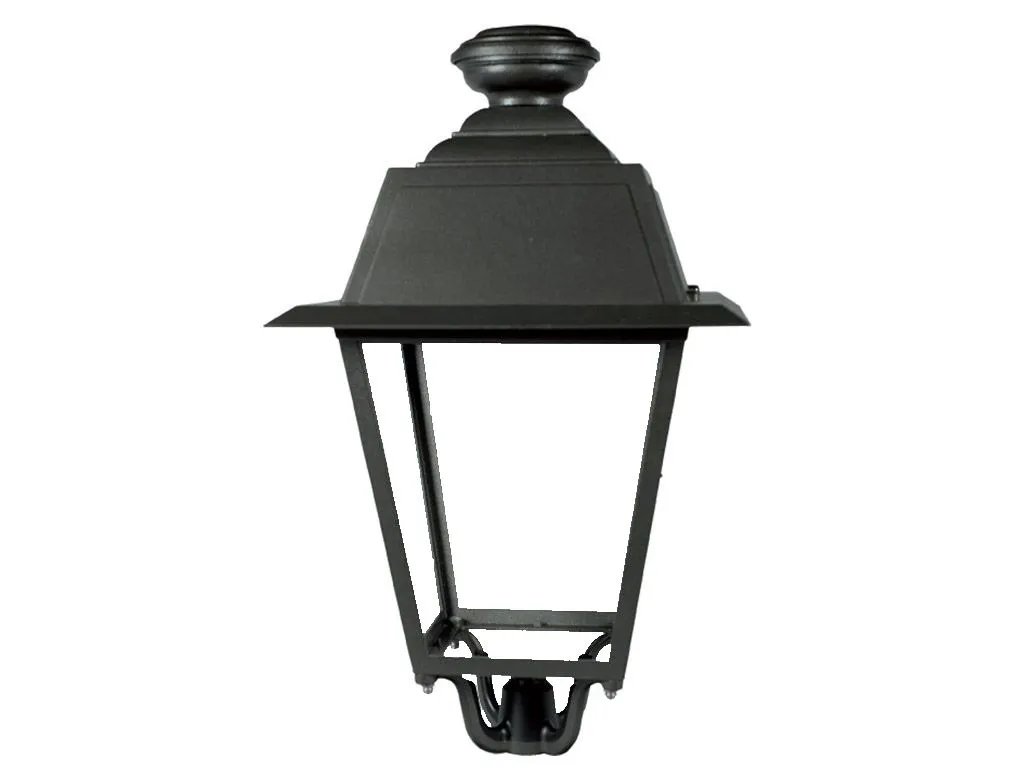

Lanterna per illuminazione in pressofusione di alluminio, a sezione quadrata, composta da:
- supporto a forma di ragno in pressofusione di alluminio;
- dadi a cappuccio in ottone;
- segmento inferiore in pressofusione di alluminio, realizzato in un'unica fusione;
- segmento superiore in pressofusione di alluminio realizzato in un'unica fusione e completo di BOX in classe II;
- schermatura realizzata in polimetalcrilato PMMA;
- ottica a ripartizione asimmetrica realizzata con stampa su lamiera in alluminio purissimo con trattamento di anodizzazione a base di silicio, fissata al segmento superiore da apposito meccanismo;
- portalampada in ceramica con attacco E27 o E40 sezionatore di linea elettrica; grado di protezione vano apparecchiature elettriche IP49, grado di protezione vano ottico IP66, classe di isolamento I e II;
- caminetto realizzato in fusione di alluminio, incernierato al telaio centrale.
Viti esterne in ottone e bulloneria in acciaio INOX.
Funzionamento e manutenzione:
Per accedere alle apparecchiature elettriche basta svitare una sola vite e ruotare il segmento superiore.
Il sezionatore provvedrà automaticamente a togliere tensione al cablaggio della lanterna. In caso di sostituzione della lampada, bisogna alzare l'ottica.
Durante le operazioni di manutenzione, nessuna parte o componente della lanterna viene separato dalla struttura.
Cablaggio standard S.A.P. o H.G. con BOX in classe II rifasato.
Piastra riflettente CUT OFF o FULL CUT OFF.Vedi specifiche sulla verniciatura.
Protezione delle superfici
Istruzioni di montaggio
Protezione viterie
VITI E BULLONERIE
Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX
AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
