Palo per arredo urbano modello UP.

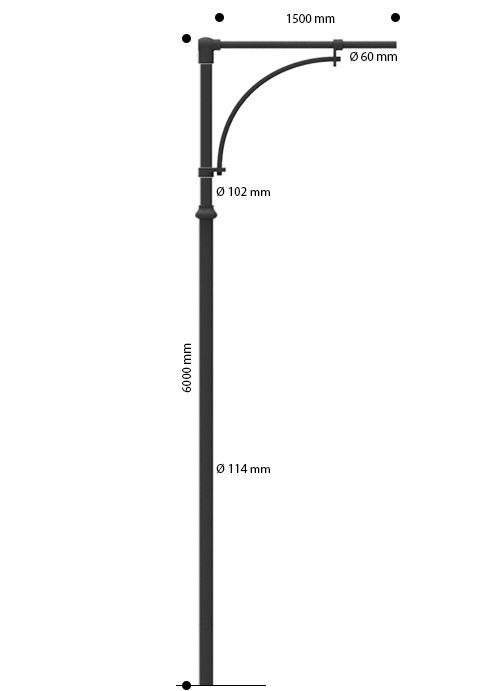

Altezza complessiva 6000 mm
Prima tratta del fusto diametro 114 mm e lunghezza 5000 mm, di cui 800 mm infissi nel terreno, la seconda tratta del fusto 1800 mm e diametro 102 mm.

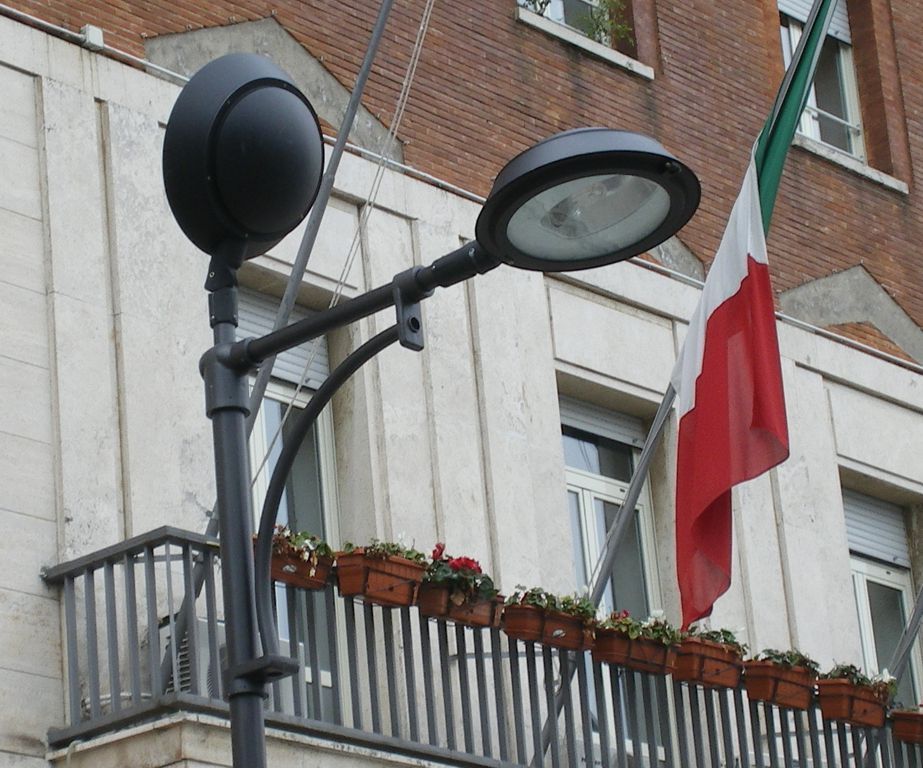

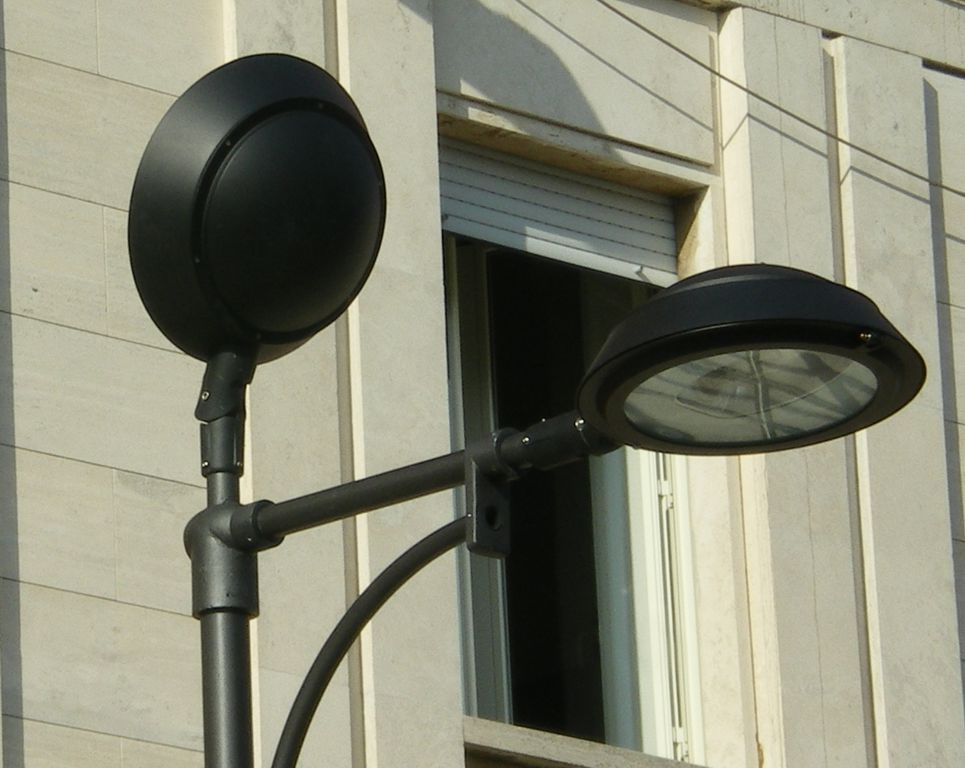

Braccio pastorale, COD 508, in stile moderno adatto al montaggio di armature stradali, anche con testa palo orientabile, per armatura a proiettore per illuminazione di facciate e monumenti.
Costituito da tubo in acciaio ad angolo retto come da disegno.
Il pastorale è tenuto al palo da ganci ornamentali in alluminio ed è decorato al centro da un semplice tubo semicircolare liscio.
Elementi di legatura con il palo e con i supporti ad arco in alluminio.
Misure base del pastorale: larghezza 1500 mm, altezza 1000 mm e struttura braccio in tubolare da 60 mm.
Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Tutti gli elementi in ghisa o alluminio sono realizzati in un'unica fusione.
Protezione delle superfici
Istruzioni di montaggio
Protezione viterie
VITI E BULLONERIE
Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX
AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
