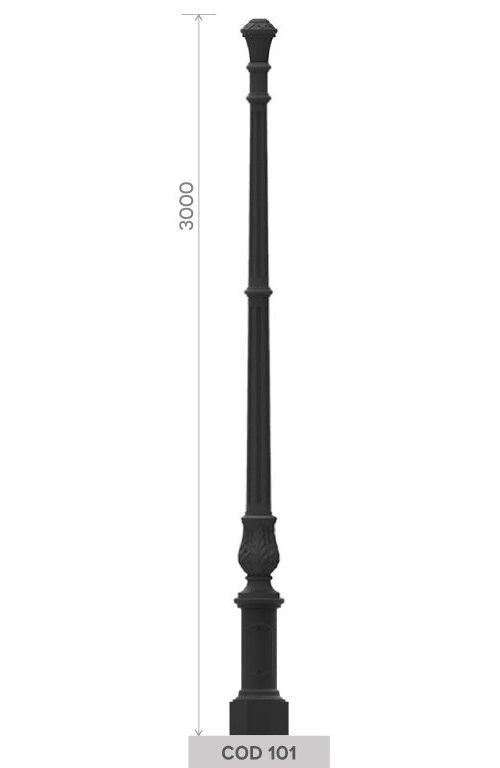

Palo in ghisa UNI EN 1561 GJL250 lavorato in stile e con elementi del corpo di sezione circolare.
Altezza 3000 mm.
Il palo è composto da base la cui parte inferiore ottagonale è connessa alla parte centrale cilindrica da un elemento conico-cilindrico a gradoni.
Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.
La base è conclusa da una doppia striscia cilindrica.
Altezza base 620 mm.
Larghezza base 260 mm.
Il fusto ha una parte inferiore cilindrica, seguita da un elemento conico-cilindrico e decorata da un imponente fiore ornamentale a foglie d'acanto.
La parte centrale del fusto, divisa in due parti da una striscia cilindrica, è scanalata e di sezione tronco-conica ed è conclusa da un'ampia fascia cilindrica liscia con bordi bombati.
La testa del palo, COD TP1 è fissata all'anima in acciaio tramite bulloni, è decorata da lunghi elementi vegetali stilizzati ed è sormontata da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.
Predisposto per attacco di lanterna portata tramite tubo filettato 3/4 GAS utilizzato anche per il fissaggio dei componenti in ghisa oppure per cime serie 400.
Altezza testa 180 mm.
Verniciato di colore nero antracite o altro colore RAL a richiesta (vedi specifiche di verniciatura).
Misure, forme e modanature come da disegno che del progetto fa parte integrante.
Dotato di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Gli elementi costituenti il palo sono realizzati in un'unica fusione.
Caratteristiche
| Accessori | anima in acciaio |
| altezza | 3600 mm |
| Infissione | SI |
| Materiale | Ghisa |
| Montaggio | Infissione |
ELEMENTI IN DOTAZIONE :
Anima interna in acciaio con asola per montaggio di morsettiera.
Protezione delle superficiGENERALITÀ SULLA PROTEZIONE DELLE SUPERFICI
Tutti i manufatti sono sottoposti a cicli di trattamento superficiale e verniciatura calibrati in funzione del materiale costituente, della tipologia di prodotto e della destinazione d'uso finale.
Le superfici in ghisa e alluminio sono debitamente preparate mediante sabbiatura meccanica o pretrattamento chimico, al fine di garantire idoneo ancoraggio e protezione del rivestimento.
Le superfici in acciaio sono protette mediante trattamenti anticorrosivi appropriati alla geometria del manufatto e all'ambiente di installazione.
Il rivestimento è applicato con ciclo 5P (verniciatura a polvere termoindurente ad applicazione elettrostatica) o ciclo 3P (verniciatura a spruzzo con primer anticorrosivo e finitura), in funzione del substrato e dei requisiti prestazionali.
Finitura standard: nero antichizzato tipo Eurocomitalia.
Su richiesta è disponibile qualsiasi colorazione secondo cartella RAL Classic.
Specifiche tecniche di dettaglio nella documentazione dedicata.
Istruzioni di montaggioISTRUZIONI GENERALI DI MONTAGGIO
Tutti i prodotti sono corredati di istruzioni specifiche di montaggio relative al modello fornito.
Ogni prodotto, in base alla propria natura e destinazione d'uso, richiede modalità di installazione dedicate.
Per specifiche tecniche di dettaglio fare riferimento alla documentazione dedicata.
Protezione viterieVITI E BULLONERIE Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX
AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti
tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori
dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
