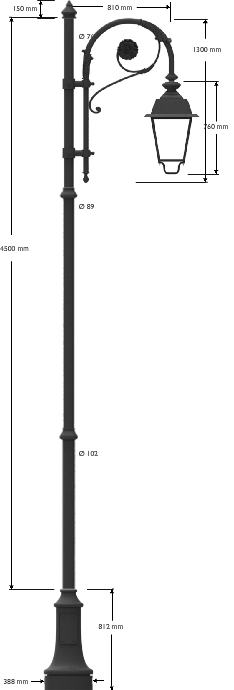

Palo in ghisa e acciaio con lanterna in alluminio cablata LED

Base in ghisa UNI EN 1561 GJL250 per pali in acciaio realizzata in un'unica fusione.

Altezza 812 mm.

Larghezza 388 mm.

Uscita per palo Diametro 102 mm.

La parte inferiore è composta da un'ampia striscia circolare su cui poggia la parte centrale, anch'essa circolare e di sezione tronco-conica.

Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.

La base è conclusa da un ornamento tronco-conico a forma di cono.

Gli elementi costituenti la base sono realizzati in un'unica fusione.

Verniciato di colore nero antracite o altro colore RAL a richiesta.

Protezione delle superfici: Vedi specifiche sulla protezione dei materiali.

Montaggio: Vedi specifiche di montaggio..

SPECIFICHE TECNICHE RIF. UNI40

Palo rastremato in acciaio, di qualità S235J UNI EN 10219/1 con sezione circolare zincato secondo normative CE,  composto da tubi di altezza e diametri vari per le differenti rastremazioni e saldati dritti.

Idoneo per il montaggio di cime a pastorale.Altezza fuori terra 4,5 metri; interramento 800 cm.

Realizzato con tre rastremazioni, di cui la prima lunga 2000 mm, la seconda 1900 mm, mentre la terza 1400 mm.

La rastremazione è coperta da accessorio ornamentale in ghisa o alluminio, fissato tramite grani in acciaio inox.

Carico unitario di snervamento minimo 235 N/mm² , resistenza a trazione 360/510 n/mm², allungamento a rottura 26%. Tolleranze dimensionali (UNI EN 40/2 – UNI EN 10219/2).

Ogni rastremazione è saldata all'altra tramite lavorazione certificata, eseguita attraverso le seguenti fasi:

- innesto di rinforzi in acciaio nel diametro maggiore della rastrematura;

- saldatura dei rinforzi in più parti;

- innesto della seconda rastremazione nella prima e saldatura;

- tappo ricavato da lamiera di acciaio zincato saldato alla prima rastrematura.

Alla base del palo è presente asola mm 50x150 per il passaggio cavi verso il pozzetto, ricavata tramite processo di lavorazione di taglio al plasma, e di vite per la messa a terra.

Sulla prima tratta del palo è presente ulteriore asola 186x45 mm, realizzata attraverso processo di lavorazione di taglio al plasma, sulla quale viene applicata morsettiera 4 poli/3 vie, sezione filo 1,5÷16 mmq, e portella di chiusura con chiave. L’altezza dell’asola da terra varia a seconda della base scelta.

La base del palo è inoltre dotata di guaina termoindurente protettiva.



Attacco per pastorale doppio, componenti in ghisa UNI EN 1561 GJL250 o alluminio  realizzati in un unica fusione e predisposti per ancoraggio tramite grani in acciaio INOX.

Cima a pastorale singolo tipo Borromini, con ornamenti, riccio e tulipano in alluminio o ghisa, costituito da:

- tubo in acciaio zincato o ghisa, curvato a tutto sesto e decorato da caratteristici elementi floreali a tulipano come da disegno;

- alla base del tubo, ornamento in ghisa a forma di pigna;

- alla sommità, attacco ornato per lanterna tubo filettato 3/4 GAS.



Il pastorale è tenuto al palo da ganci ornamentali in alluminio o ghisa ed è decorato al centro da motivi a girari d'acanto e grosso fiore aperto. Il pastorale è predisposto per attacco su palo diametro mm 70, 60, 89 a seconda delle richieste del cliente o del tipo di palo sul quale il pastorale va installato.



Misure base del pastorale:

larghezza 810 mm, lunghezza 1300 mm.

Realizzato con tubo in acciaio diametro 45 mm, spessore 3 mm.  Altre misure e dimensioni a richiesta del cliente.

Verniciata di colore nero antracite o altro colore RAL a richiesta.



Protezione delle superfici:

vedi specifiche sulla protezione dei materiali e sulla verniciatura.

Ottica base composta da n. 12 chip - 30w , 2592 lumen ,T.vita 60000h 3K , ottica asimmetrica.

Protezione base dalle scariche atmosferiche 6 kV.

Driver di alimentazionecon possibilità di dimmerazione e controllo  .

Assorbimenti, temperatura di colore e cablaggi disponibili in varie tipologie .



Struttura composta da:

Corpo di forma, misure e modanature come da disegno riportato.

Innesto per versione portata o a sospensione con tubo filettato 3/4”, da imbullonare alla struttura di sostegno .

Nella versione portata Il tubo filettato, e la bulloneria in testa alla struttura, è nascosto da boccola ornamentale in alluminio.

Parte inferiore costituita da vano in alluminio sul quale viene montato il motore LED.

Il motore LED è sostenuto alla struttura da 4 viti in acciaio INOX .

Vano LED IP65.



Ottica:

Costituita da unico blocco in alluminio che garantisce la dissipazione del calore emesso dal diodo LED.

Ottica basata su lenti stampate LEDiL IP67, resistenti ai raggi UV e agli urti IK10, con collimatori ad alta precisione per il concentramento del fascio luminoso.

Il circuito è verniciato con polvere speciale isolante che aumenta la protezione da scariche elettrostatiche.

Sulla struttura di dissipazione sono montate le ottiche IP67 con guarnizione a tenuta stagna per la protezione dei circuiti LED.

Tutto il motore LED è fissato al corpo inferiore della lampara tramite sei viti M4 in acciaio inox.

Il motore LED resta facilmente asportabile per eventuali operazioni di manutenzione.

Al fianco del motore LED è montato un supporto per il driver di alimentazione fissato anch'esso alla struttura tramite viti in acciaio inox che rendono il tutto facilmente asportabile e diviso dal motore LED.Intorno alla struttura inferiore, ben isolati, sono posti tutti i collegamenti elettrici, comprese le spine, una per il distacco del motore LED dal driver e una per il distacco del driver dalla rete elettrica.

Verniciato di colore ANTICHIZZATO EUROCOMITALIA o altro colore RAL a richiesta .

Protezione delle superfici: Vedi specifiche sulla protezione dei materiali .

Montaggio: Vedi specifiche di montaggio .

Testa per palo artistico realizzato in un'unica fusione di ghisa.

Predisposto per attacco lanterna portata.
