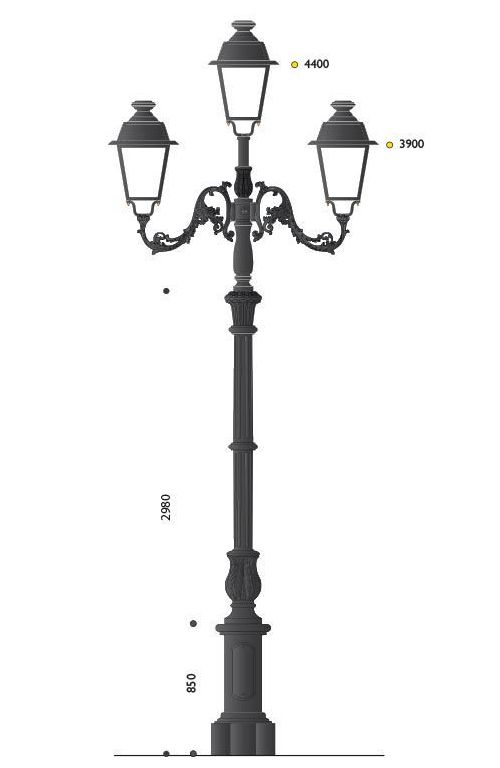

Palo in ghisa lavorato in stile e con elementi del corpo di sezione circolare.
Altezza 2980 mm.
Il palo è composto da base la cui parte inferiore ottagonale è connessa alla parte centrale cilindrica da un elemento conico-cilindrico a gradoni.
Al centro portella di ispezione in ghisa predisposta per l'alloggiamento di morsettiera nella parte interna.
La base è conclusa da una doppia striscia cilindrica.
Altezza base 820 mm.
Larghezza base 400 mm.
Il fusto ha una parte inferiore cilindrica, seguita da un elemento conico-cilindrico e decorata da un imponente fiore ornamentale a foglie d'acanto.
La parte centrale del fusto, divisa in due parti da una striscia cilindrica, è scanalata e di sezione tronco-conica ed è conclusa da un'ampia fascia cilindrica liscia con bordi bombati.
La testa del palo, COD TP1G è fissata all'anima in acciaio tramite bulloni, è decorata da lunghi elementi vegetali stilizzati ed è sormontata da un cappellino cilindrico a gradoni, decorato con fregio a motivi nastriformi.
Altezza testa 230 mm.
A sormontare testa per palo artistico TP12 realizzato in un'unica fusione di ghisa per pali a doppio o triplo braccio. L'elemento è composto da una base cilindrica sormontata da un ampio motivo liscio bombato.
Predisposta per fissaggio su anima in acciaio per pali tramite tubo filettato 3/4 GAS anche per attacco di cime serie 400.
Altezza elemento 460 mm.
Il palo è concluso da Cima tripla, COD 401, formata da elementi in ghisa o alluminio.
La cima è composta da tubo interno per il passaggio dei cavi e tubo filettato 3/4 GAS alla sommità per innesto di lanterna COD 602. La cima è curvata a stelo ed è riccamente ornata da motivi floreali a foglie d'acanto che, nella parte finale, culminano in calice stilizzato.
Dotato nell’anima in acciaio di vite M10 per la messa a terra e di un foro diametro 55 mm per il passaggio di un cavo elettrico all'interno.
Tutti gli elementi in ghisa o alluminio sono realizzati in un'unica fusione.
Elementi dotazione pali in ghisa
ELEMENTI IN DOTAZIONE :
Anima interna in acciaio con asola per montaggio di morsettiera.
Protezione delle superfici
Istruzioni di montaggio
Protezione viterie
VITI E BULLONERIE
Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX
AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
