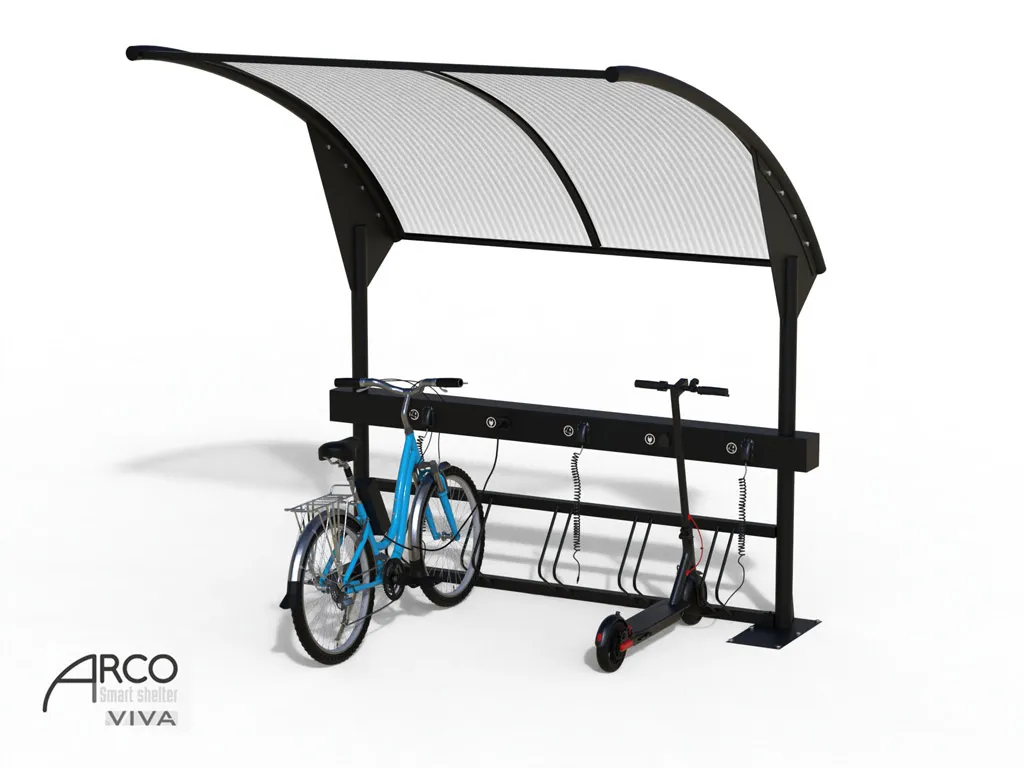

Pensilina moderna Arco SMART a cinque posti per ricovero e-bike e monopattini, dotata di stazione di ricarica totalmente alimentata da rete elettrica, tetto in policarbonato alveolare e PMMA.
Struttura composta da:
Tubi in acciaio (diametro mm 76 e 60) dritti e piegati a forma di arco.
La copertura è realizzata da pannello in policarbonato alveolare rigato biprotetto, resistente ai raggi UV e rafforzato da telaio in acciaio nella parte inferiore;
Lastra di PMMA trasparente nella parte superiore; nella parte posteriore della copertura è presente una canalina per lo scolo delle acque.
La parte frontale è predisposta per l'inserimento di un modulo porta biciclette elettriche o monopattini a cinque posti realizzato in acciaio.
Al centro della pensilina si estende orizzontalmente il modulo PLUG, costituito da tubolare sezione 200 x 200 mm, contenente due prese 220V di tipo schuko protette e tre postazioni 42/48V per la ricarica di bici elettriche e monopattini con vari connettori.
Ogni modulo PLUG prevede due prese schuko e tre moduli di ricarica 42/48V per e-bike o monopattini.
Lateralmente box contenente le apparecchiature elettroniche.
Caratteristiche tecniche:
N. 2 prese schuko con protezione IP67.
N. 3 stazioni di ricarica 42/48V multifunzionali con tre tipi di connettori.
N. 5 porta bici o monopattini.
Potenza nominale: 440W.
Tensione nominale: 230V.
Frequenza nominale: 50Hz.
Tipo di protezione: IP67.
Accumulo: 1,9 kWh.
Interruttore:
N. 1 differenziale magnetotermico Id 0,003 A.
Tempo di ritardo all'intervento: istantaneo.
Corrente nominale: 25/22 A.
Conforme alla norma: CEI EN 61008.
Spia di segnalazione: presenza tensione.
Caratteristiche della versione:
Dotata di N° 2 prese USB montate sul laterale destro;
Sistema di retroilluminazione LED colore bianco freddo;
Grado di protezione sistema IP65.
Fissaggio e manutenzione:
I piedi sono predisposti per il tassellaggio, a mezzo bullone in acciaio M10.
Il modulo smart è estraibile e può essere inviato in manutenzione senza bisogno di rimuovere l'intera struttura.
Le superfici sono debitamente protette tramite ciclo 5P e verniciate a polvere.
Caratteristiche tecniche uniche della versione:
Ricarica e-bike e monopattini: 3 x 80W.
Prese schuko 220V.
| Potenza PV | 400W |
| USB-A | 2 |
| Wireless Qi | 3 |
| Prese 220V | 2 |
| Batteria | 2x80Ah AGM |
| Inverter | Si |
| Ricarica E-bike | 3x 42/48V |
| LED | Si |
| Materiale | Acciaio e policarbonato |
| Montaggio | Tasselli |
| montata | No |
| Alimentazione | da rete elettrica |
Protezione delle superfici
Istruzioni di montaggio
Protezione viterie
VITI E BULLONERIE
Tutta la viteria , bulloneria e altri accessori di fissaggio sono generalmente forniti in acciaio INOX
AVVERTENZE
I dati riportati nelle schede prodotto sono quelli ufficiali disponibili al momento della pubblicazione e possono essere soggetti a variazioni a seguito di aggiornamenti tecnici apportati ai prodotti.
I prodotti possono presentare tolleranze dimensionali derivanti dai processi di lavorazione, con uno scostamento massimo del 10% rispetto ai valori dichiarati.
EUROCOMITALIA si riserva il diritto di apportare modifiche senza preavviso e declina ogni responsabilità in merito all'esattezza e alla completezza dei contenuti riportati.
