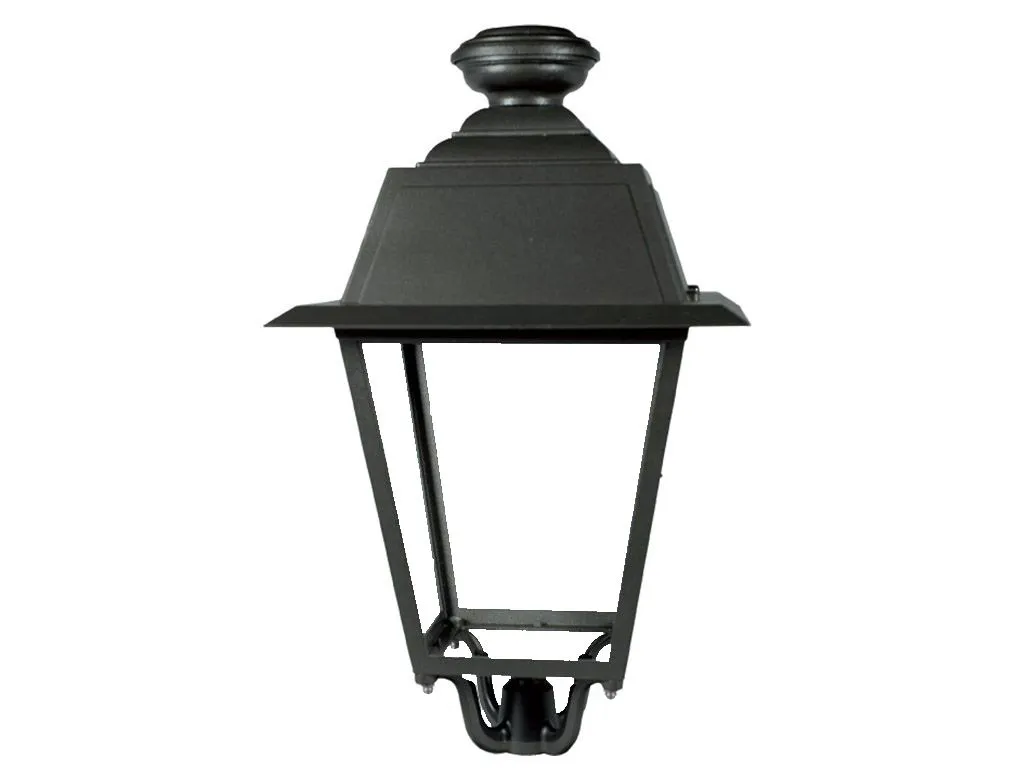

Large Classic Square Die-Cast Aluminum Lantern - Symmetrical Optic

Lanterna quadrata classica grande in pressofusione di alluminio vuota

code 602

category: Lanternas

description

Lanterna per illuminazione in pressofusione di alluminio, a sezione quadrata, composta da:
- supporto a forma di ragno in pressofusione di alluminio;
- dadi a cappuccio in ottone;
- segmento inferiore in pressofusione di alluminio, realizzato in un'unica fusione;
- segmento superiore in pressofusione di alluminio realizzato in un'unica fusione e completo di BOX in classe II;
- schermatura realizzata in polimetalcrilato PMMA;
- ottica a ripartizione asimmetrica realizzata con stampa su lamiera in alluminio purissimo con trattamento di anodizzazione a base di silicio, fissata al segmento superiore da apposito meccanismo;
- portalampada in ceramica con attacco E27 o E40 sezionatore di linea elettrica; grado di protezione vano apparecchiature elettriche IP49, grado di protezione vano ottico IP66, classe di isolamento I e II;
- caminetto realizzato in fusione di alluminio, incernierato al telaio centrale.
Viti esterne in ottone e bulloneria in acciaio INOX.
Funzionamento e manutenzione:
Per accedere alle apparecchiature elettriche basta svitare una sola vite e ruotare il segmento superiore.
Il sezionatore provvedrà automaticamente a togliere tensione al cablaggio della lanterna. In caso di sostituzione della lampada, bisogna alzare l'ottica.
Durante le operazioni di manutenzione, nessuna parte o componente della lanterna viene separato dalla struttura.
Cablaggio standard S.A.P. o H.G. con BOX in classe II rifasato.
Piastra riflettente CUT OFF o FULL CUT OFF.Vedi specifiche sulla verniciatura.

Proteção de superfícies

GENERALIDADES SOBRE A PROTEÇÃO DE SUPERFÍCIES

Todos os produtos são submetidos a ciclos de tratamento de superfície e pintura calibrados em função do material constituinte, do tipo de produto e do uso final.

As superfícies de ferro fundido e alumínio são devidamente preparadas por meio de jato de areia mecânico ou pré-tratamento químico, a fim de garantir a ancoragem e proteção adequadas do revestimento.

As superfícies de aço são protegidas por tratamentos anticorrosivos apropriados à geometria do produto e ao ambiente de instalação.

O revestimento é aplicado com um ciclo 5P (pintura a pó termoendurecível com aplicação eletrostática) ou um ciclo 3P (pintura por pulverização com primário anticorrosivo e acabamento), dependendo do substrato e dos requisitos de desempenho.

Acabamento padrão: preto antigo tipo Eurocomitalia.

Qualquer cor da tabela RAL Classic está disponível mediante solicitação.

Especificações técnicas detalhadas na documentação dedicada.

Instruções de montagem

INSTRUÇÕES GERAIS DE MONTAGEM

Todos os produtos são acompanhados de instruções de montagem específicas relativas ao modelo fornecido.

Cada produto, com base na sua natureza e utilização prevista, requer métodos de instalação dedicados.

Para especificações técnicas detalhadas, consulte a documentação dedicada.

Proteção de parafusos
PARAFUSOS E PORCAS

Todos os parafusos, porcas e outros acessórios de fixação são geralmente fornecidos em aço inoxidável.

AVISOS
Os dados apresentados nas fichas de produto são os dados oficiais disponíveis no momento da publicação e podem estar sujeitos a alterações na sequência de atualizações técnicas efetuadas nos produtos.
Os produtos podem apresentar tolerâncias dimensionais resultantes dos processos de fabrico, com um desvio máximo de 10% em relação aos valores declarados.
A EUROCOMITALIA reserva-se o direito de efetuar alterações sem aviso prévio e declina qualquer responsabilidade pela exatidão e integralidade do conteúdo apresentado.
