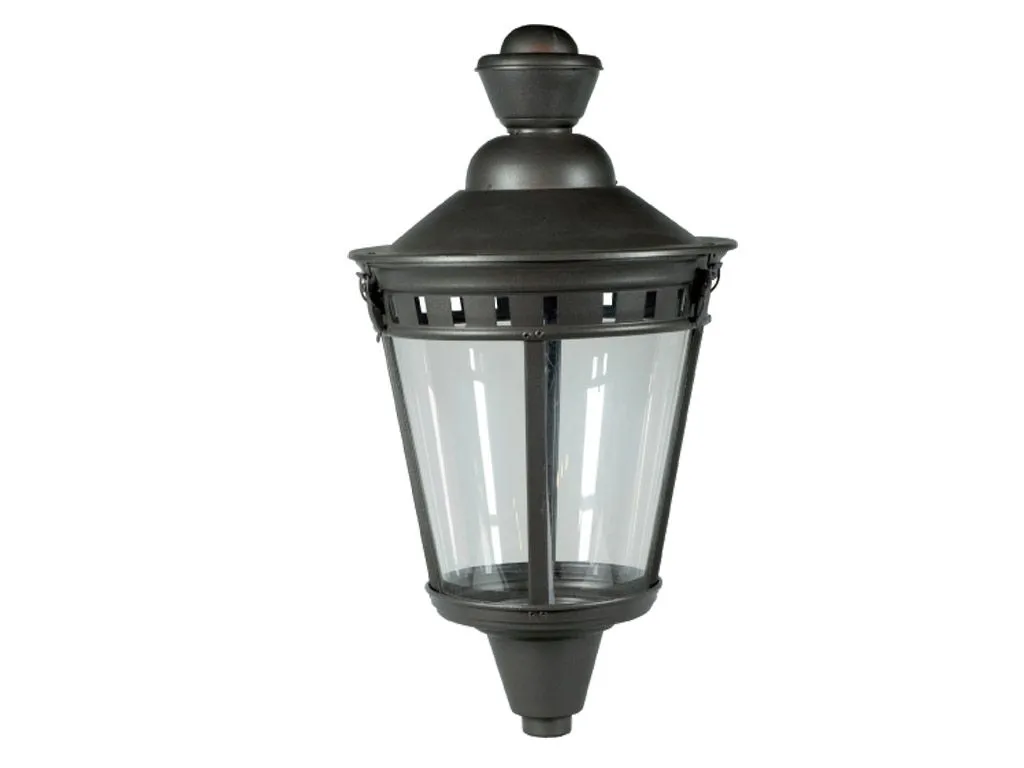

Small Campidoglio-Style CUT OFF Aluminum Sheet Lantern

Lanterna tipo Campidoglio in lastra di alluminio media

code 619

description

Lanterna in lastra di alluminio, composta da:
- corpo in lastra di alluminio delle dimensioni riportate;
- piastra riflettente porta cablaggio per ottica CUT OFF. La piastra è fissata al corpo tramite dadi, con sportello utilizzato per le operazioni di apertura del vano contenente i componenti elettrici e la lampada;
- gruppo elettrico marcato ENEC dotato di condensatore, accenditore e reattore per accensione di lampada S.A.P. o H.G., inserito all’interno del supporto superiore:
- tubo in acciaio, attacco 3/4 GAS, direttamente avvitabile al supporto finale.
Grado di protezione vano apparecchiature elettriche IP49.
Grado di protezione vano ottico IP66.
Funzionamento e manutenzione:
Le apparecchiature elettriche sono issate al corpo superiore.
Per accedere alle apparecchiature elettriche basta svitare il dado accanto al vetro.
In caso di sostituzione della lampada bisogna procedere come sopra.
Cablaggio standard S.A.P. o H.G. con BOX in classe II rifasato.

Proteção de superfícies

GENERALIDADES SOBRE A PROTEÇÃO DE SUPERFÍCIES

Todos os produtos são submetidos a ciclos de tratamento de superfície e pintura calibrados em função do material constituinte, do tipo de produto e do uso final.

As superfícies de ferro fundido e alumínio são devidamente preparadas por meio de jato de areia mecânico ou pré-tratamento químico, a fim de garantir a ancoragem e proteção adequadas do revestimento.

As superfícies de aço são protegidas por tratamentos anticorrosivos apropriados à geometria do produto e ao ambiente de instalação.

O revestimento é aplicado com um ciclo 5P (pintura a pó termoendurecível com aplicação eletrostática) ou um ciclo 3P (pintura por pulverização com primário anticorrosivo e acabamento), dependendo do substrato e dos requisitos de desempenho.

Acabamento padrão: preto antigo tipo Eurocomitalia.

Qualquer cor da tabela RAL Classic está disponível mediante solicitação.

Especificações técnicas detalhadas na documentação dedicada.

Instruções de montagem

INSTRUÇÕES GERAIS DE MONTAGEM

Todos os produtos são acompanhados de instruções de montagem específicas relativas ao modelo fornecido.

Cada produto, com base na sua natureza e utilização prevista, requer métodos de instalação dedicados.

Para especificações técnicas detalhadas, consulte a documentação dedicada.

Proteção de parafusos
PARAFUSOS E PORCAS

Todos os parafusos, porcas e outros acessórios de fixação são geralmente fornecidos em aço inoxidável.

AVISOS
Os dados apresentados nas fichas de produto são os dados oficiais disponíveis no momento da publicação e podem estar sujeitos a alterações na sequência de atualizações técnicas efetuadas nos produtos.
Os produtos podem apresentar tolerâncias dimensionais resultantes dos processos de fabrico, com um desvio máximo de 10% em relação aos valores declarados.
A EUROCOMITALIA reserva-se o direito de efetuar alterações sem aviso prévio e declina qualquer responsabilidade pela exatidão e integralidade do conteúdo apresentado.
