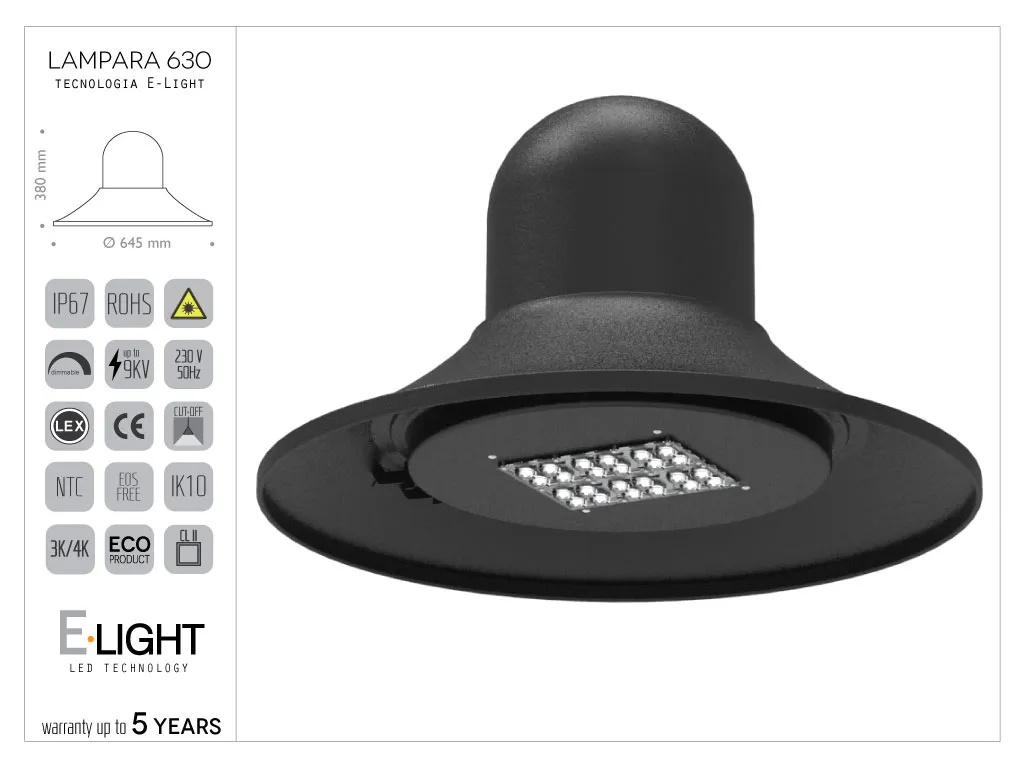

Led optics with E-light 76w - 9483lm - 3k - asimmetric optics
Protecția suprafețelor
Instrucțiuni de montaj
Protecția șuruburilor
ȘURUBURI ȘI BULOANE
AVERTIZĂRI
Datele prezentate în fișele de produs sunt cele oficiale disponibile la momentul publicării și pot suferi modificări în urma actualizărilor tehnice aduse produselor.
Produsele pot prezenta toleranțe dimensionale care decurg din procesele de fabricație, cu o abatere maximă de 10% față de valorile declarate.
EUROCOMITALIA își rezervă dreptul de a aduce modificări fără notificare prealabilă și își declină orice responsabilitate cu privire la exactitatea și caracterul complet al conținutului prezentat.
Optică cu tehnologie E-light.
Protecție de bază de 6 kV împotriva descărcărilor atmosferice.
Driver de alimentare cu posibilitate de reglare a intensității (dimming) și control. .
Consumul de energie, temperatura de culoare și cablajele sunt disponibile în diverse tipuri.
Structura este compusă din:
Corp central cu formă, dimensiuni și profile conform desenului prezentat.
Conexiune cu tub filetat de 3/4”, care se înșurubează pe structura de susținere cu un inel de etanșare pentru o blocare impermeabilă.
Tubul filetat și șuruburile din partea superioară a structurii sunt ascunse de o bucșă ornamentală din aluminiu.
Partea inferioară este formată dintr-un inel de aluminiu pe care este montat motorul LED.
Inelul este articulat pe structură și se închide cu un șurub din oțel inoxidabil.
Inelul este echipat cu o garnitură din neopren care garantează produsului un grad de protecție total IP65.
Optică:
Realizată dintr-un singur bloc de aluminiu care asigură disiparea căldurii emise de dioda LED.
Optică bazată pe lentile turnate IP67, rezistente la razele UV și la impact IK10, cu colimatoare de înaltă precizie pentru concentrarea fasciculului luminos.
Circuitul este vopsit cu o pulbere specială izolatoare care mărește protecția împotriva descărcărilor electrostatice.
Pe structura de disipare sunt montate opticele IP67 cu o garnitură etanșă pentru protecția circuitelor LED.
Întregul motor LED este fixat pe corpul inferior al felinarului cu șase șuruburi M4 din oțel inoxidabil.
Motorul LED este ușor de demontat pentru eventuale operațiuni de întreținere.
Lângă motorul LED este montat un suport pentru driverul de alimentare, fixat de asemenea pe structură cu șuruburi din oțel inoxidabil, ceea ce face ca întregul ansamblu să fie ușor de demontat și separat de motorul LED.În jurul structurii inferioare, bine izolate, se află toate conexiunile electrice, inclusiv conectorii, unul pentru deconectarea motorului LED de la driver și unul pentru deconectarea driverului de la rețeaua electrică.
Vopsit în culoarea ANTICHIZAT EUROCOMITALIA sau altă culoare RAL la cerere.
Specificații
| control | Nu |
| CRI | 70 |
| K | 3000 |
| lumeni | 9483 |
| Optică | AS |
| sursă de lumină | LED |
| wați | 76 |
| durată de viață h. | 70000 |
Protecția suprafețelor
GENERALITĂȚI PRIVIND PROTECȚIA SUPRAFEȚELOR
Toate produsele sunt supuse unor cicluri de tratament de suprafață și vopsire, calibrate în funcție de materialul component, tipul de produs și destinația finală de utilizare.
Suprafețele din fontă și aluminiu sunt pregătite corespunzător prin sablare mecanică sau pretratament chimic, pentru a garanta o ancorare și o protecție adecvată a stratului de acoperire.
Suprafețele din oțel sunt protejate prin tratamente anticorozive adecvate geometriei produsului și mediului de instalare.
Acoperirea este aplicată printr-un ciclu 5P (vopsire cu pulbere termorigidă cu aplicare electrostatică) sau un ciclu 3P (vopsire prin pulverizare cu grund anticoroziv și finisaj), în funcție de substrat și de cerințele de performanță.
Finisaj standard: negru antichizat tip Eurocomitalia.
La cerere, este disponibilă orice culoare conform paletarului RAL Classic.
Specificațiile tehnice detaliate sunt disponibile în documentația dedicată.
Instrucțiuni de montaj
INSTRUCȚIUNI GENERALE DE MONTAJ
Toate produsele sunt însoțite de instrucțiuni specifice de montaj pentru modelul furnizat.
Fiecare produs, în funcție de natura și scopul său, necesită metode de instalare dedicate.
Pentru specificații tehnice detaliate, vă rugăm să consultați documentația dedicată.
Protecția șuruburilor
ȘURUBURI ȘI BULOANE
Toate șuruburile, buloanele și alte accesorii de fixare sunt în general furnizate din oțel inoxidabil.
AVERTIZĂRI
Datele prezentate în fișele de produs sunt cele oficiale disponibile la momentul publicării și pot suferi modificări în urma actualizărilor tehnice aduse produselor.
Produsele pot prezenta toleranțe dimensionale care decurg din procesele de fabricație, cu o abatere maximă de 10% față de valorile declarate.
EUROCOMITALIA își rezervă dreptul de a aduce modificări fără notificare prealabilă și își declină orice responsabilitate cu privire la exactitatea și caracterul complet al conținutului prezentat.
