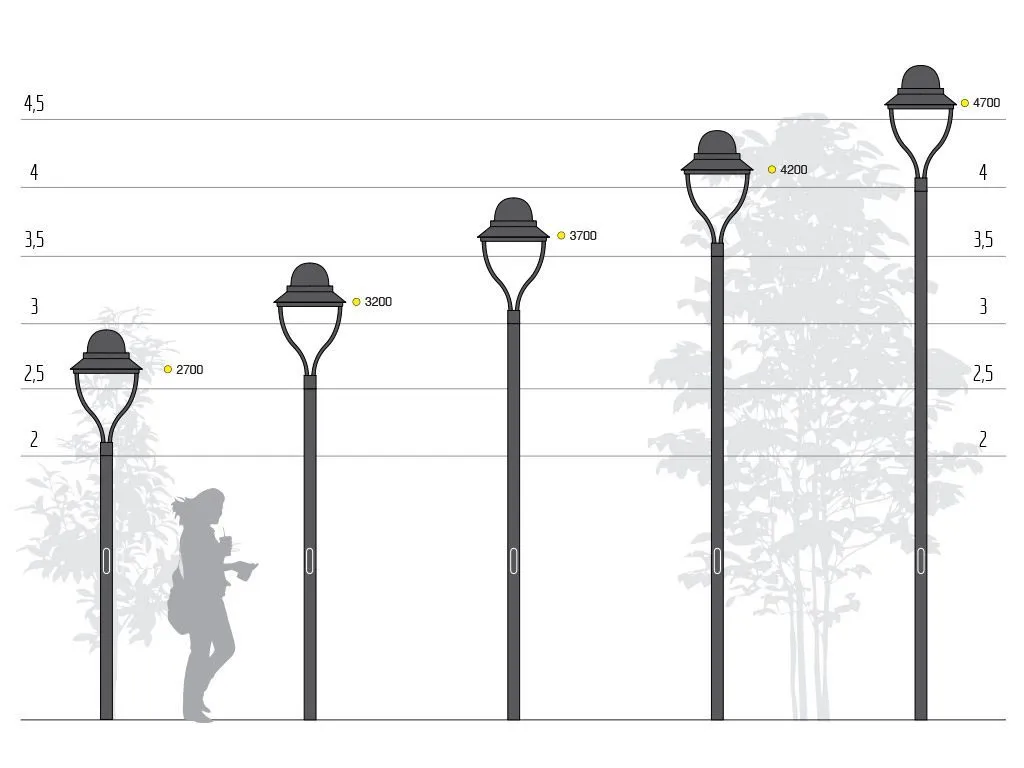

Stâlp de iluminat cu LED seria Spillo

Stâlp pentru iluminat cu LED seria SPILLO, compus dintr-o singură secțiune cu diametrul de 89 mm și dotat la bază cu o teacă de protecție termorigidă.

Echipat cu ușiță de acces și bloc de terminale CL II.

În vârful stâlpului este montată o furcă pentru corpul de iluminat 636.

Optică LED cu tehnologie e-light.

Protecție la supratensiuni atmosferice de până la 9 kV (mod comun).

Structura corpului de iluminat este compusă din:

Corp central cu formă, dimensiuni și profile conform desenului, cu braț tip furcă pentru montaj pe diametre de 89 mm.

Partea inferioară a corpului de iluminat, montată pe furcă, este formată dintr-un inel de aluminiu pe care sunt instalate modulele LED. Inelul este echipat cu un sistem de blocare tip baionetă, ușor de acționat în timpul operațiunilor de întreținere. Inelul are o garnitură de neopren care garantează produsului un grad total de protecție IP65.

Furca este montată direct pe inelul de aluminiu al modulelor LED.

Structura furcii este goală pentru a permite trecerea cablurilor prin interior.

În plus, furca poate fi echipată cu un sistem de reglare a înălțimii de +/- 10 cm (opțional).

Optica:

Compusă dintr-un singur bloc de aluminiu care asigură disiparea căldurii emise de dioda LED.

Optică bazată pe lentile turnate IP67, rezistente la razele UV și la impact IK10, cu colimatoare de înaltă precizie pentru concentrarea fasciculului luminos.

Circuitul este vopsit cu o pulbere izolatoare specială care crește protecția împotriva descărcărilor electrostatice.

Pe structura de disipare sunt montate opticele IP67 cu garnitură etanșă pentru protecția circuitelor LED.

Întregul motor LED este fixat de corpul inferior al lămpii prin șase șuruburi M4 din oțel inoxidabil.

În acest fel, motorul LED rămâne ușor de demontat pentru eventualele operațiuni de întreținere.

Lângă motorul LED este montat un suport pentru driverul IP66 CL II, fixat de asemenea de structură prin șuruburi din oțel inoxidabil, ceea ce face ca ansamblul să fie ușor de demontat și separat de motorul LED.

În jurul structurii inferioare, bine izolate, se află toate conexiunile electrice, inclusiv cele două mufe: una pentru deconectarea motorului LED de la driver și una pentru deconectarea driverului de la rețeaua electrică.

Toate cablurile, de la sursa de lumină la blocul de terminale, trec prin interiorul structurii stâlpului și sunt protejate.

La baza de contact a stâlpului cu nivelul solului, se află o teacă de protecție termorigidă.

Se fixează în fundație la 500 mm sub nivelul solului.

Partea încorporată a stâlpului este prevăzută cu o fantă pentru trecerea cablurilor către căminul de vizitare și un orificiu la nivelul solului pentru împământare.
