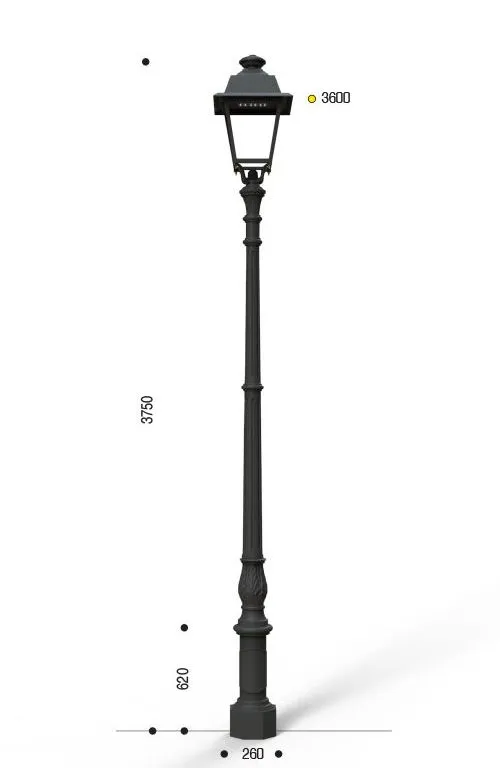

Mât en fonte de style avec des éléments de corps de section circulaire.
Hauteur totale 3750 mm ; hauteur du point lumineux 3600 mm.
Le mât est composé d'une base, dont la partie inférieure octogonale est reliée à la partie centrale cylindrique par un élément conique-cylindrique à gradins.
Au centre, une trappe de visite en fonte est prévue pour loger un bornier à l'intérieur.
La base est terminée par une double bande cylindrique.
Hauteur de la base 620 mm ; largeur de la base 260 mm.
Le fût présente une partie inférieure cylindrique, suivie d'un élément conique-cylindrique et est décoré d'une imposante fleur ornementale à feuilles d'acanthe.
La partie centrale du fût, divisée en deux par une bande cylindrique, est cannelée et de section tronconique, et se termine par une large bande cylindrique lisse aux bords bombés.
La tête de mât TP1, fixée à l'âme en acier par des boulons, est décorée de longs éléments végétaux stylisés et est surmontée d'un chapiteau cylindrique à gradins, orné d'une frise à motifs rubanés.
Le mât est conçu pour l'insertion de la lanterne COD 602, boulonnée à l'âme en acier du mât.
Équipé dans l'âme en acier d'une vis M10 pour la mise à la terre et d'un trou de 55 mm de diamètre pour le passage d'un câble électrique à l'intérieur.
Tous les éléments en fonte ou en aluminium sont réalisés en une seule pièce de fonderie.
PROTECTION DES SURFACES
Les surfaces en fonte sont dûment sablées avant le processus de peinture.
Les surfaces en acier sont galvanisées à chaud.
La peinture est réalisée selon le cycle suivant :
une couche d'apprêt monocomposant au phosphate de zinc, une couche de finition de peinture protectrice bicomposant catalysée hautement protectrice.
Couleur standard : noir antique type EUROCOMITALIA.
Sur demande, il est possible d'appliquer une peinture selon le RAL du client.
VISSERIE
Visserie et accessoires en acier inoxydable AISI 316.
ÉLÉMENTS FOURNIS
Âme intérieure en acier galvanisé.
Composants
101 Cast iron pole with small octagonal base
Protection des surfaces
GÉNÉRALITÉS SUR LA PROTECTION DES SURFACES
Tous les produits sont soumis à des cycles de traitement de surface et de peinture calibrés en fonction du matériau constitutif, du type de produit et de l'utilisation finale.
Les surfaces en fonte et en aluminium sont dûment préparées par sablage mécanique ou prétraitement chimique, afin de garantir une adhérence et une protection adéquates du revêtement.
Les surfaces en acier sont protégées par des traitements anticorrosion appropriés à la géométrie du produit et à l'environnement d'installation.
Le revêtement est appliqué selon un cycle 5P (peinture en poudre thermodurcissable à application électrostatique) ou un cycle 3P (peinture par pulvérisation avec primaire anticorrosion et finition), en fonction du substrat et des exigences de performance.
Finition standard : noir antique type Eurocomitalia.
Toute couleur du nuancier RAL Classic est disponible sur demande.
Spécifications techniques détaillées dans la documentation dédiée.
Instructions de montage
INSTRUCTIONS GÉNÉRALES DE MONTAGE
Tous les produits sont accompagnés d'instructions de montage spécifiques au modèle fourni.
Chaque produit, en fonction de sa nature et de son utilisation prévue, nécessite des méthodes d'installation dédiées.
Pour les spécifications techniques détaillées, veuillez vous référer à la documentation dédiée.
Protection de la visserie
VISSERIE ET BOULONNERIE
Toute la visserie, la boulonnerie et les autres accessoires de fixation sont généralement fournis en acier inoxydable.
AVERTISSEMENTS
Les données figurant dans les fiches produits sont les données officielles disponibles au moment de la publication et peuvent être sujettes à des variations suite à des mises à jour techniques apportées aux produits.
Les produits peuvent présenter des tolérances dimensionnelles résultant des processus de fabrication, avec un écart maximal de 10 % par rapport aux valeurs déclarées.
EUROCOMITALIA se réserve le droit d'apporter des modifications sans préavis et décline toute responsabilité quant à l'exactitude et l'exhaustivité du contenu présenté.
