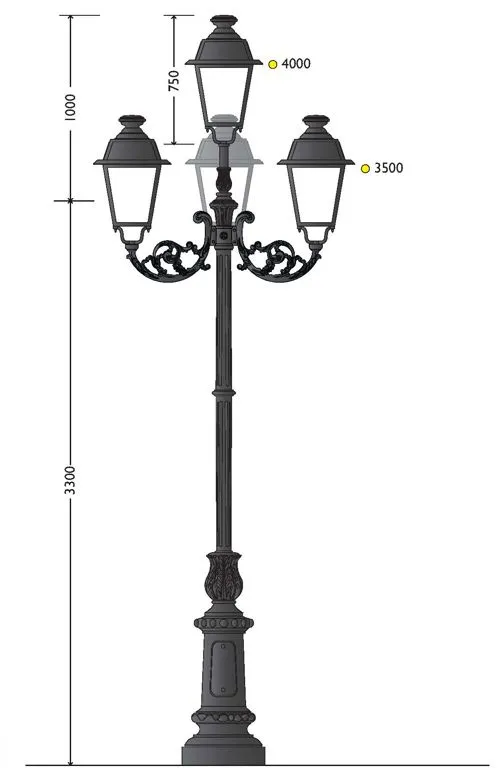

Mât en fonte avec base 110, crosse triple 405 et quatre lanternes 602 LED 2592lm 30W 3K

Base en fonte pour mât artistique, réalisée en une seule pièce de fonderie.

Hauteur : 868 mm.

Largeur : 480 mm.

La partie inférieure circulaire est reliée à la partie centrale cylindrique par un élément concave-convexe avec une décoration en frise.

Au centre, une trappe de visite en fonte est prévue pour loger un bornier à l'intérieur.

La base se termine par une bande cylindrique décorée de motifs circulaires tridimensionnels et d'une frise à feuilles d'acanthe.

Mât en fonte UNI EN 1561 GJL250, travaillé avec style et des éléments de corps à section circulaire.

Hauteur : 2700 mm.

Le mât est composé d'une base inférieure cylindrique, suivie d'un élément conique-cylindrique et décoré d'une imposante fleur ornementale à feuilles d'acanthe.

Le fût, divisé en deux parties par une bande cylindrique bombée, est cannelé et de section tronconique, et se termine par une large bande cylindrique lisse aux bords bombés.

La tête du mât, COD TP1, est fixée à l'âme en acier par des boulons, est décorée de longs éléments végétaux stylisés et est surmontée d'un chapeau cylindrique à gradins, décoré d'une frise à motifs en ruban.

Prévu pour la fixation d'une lanterne sommitale via un tube fileté 3/4 GAS, également utilisé pour la fixation des composants en fonte ou pour les crosses de la série 400.

Hauteur de la tête : 180 mm.

Peint en noir anthracite ou autre couleur RAL sur demande.

Mesures, formes et moulures conformes au dessin qui fait partie intégrante du projet.

Équipé d'une vis M10 pour la mise à la terre et d'un trou de 55 mm de diamètre pour le passage d'un câble électrique à l'intérieur.

Les éléments constituant le mât sont réalisés en une seule pièce de fonderie.

Protection des surfaces : Voir les spécifications sur la protection des matériaux.

Éléments fournis : Âme intérieure en acier FE 510 UNI 7810 galvanisée à chaud selon la norme UNI 5745.

Montage : Voir les spécifications de montage.

Crosse pour mâts de type Skopas, avec des éléments en fonte et en aluminium, composée de :

- tube interne pour le passage des câbles ;

- tube fileté 3/4 GAS au sommet pour l'emboîtement de la lanterne ;

- au centre, des fixations en aluminium pour le mât en fonte.

La crosse est courbée en forme de tige et est ornée de motifs floraux d'enroulements d'acanthe qui, dans la partie finale, culminent en un calice stylisé.

Dimensions approximatives de la crosse :

largeur 550 mm ; hauteur 450 mm.

Peinte en noir anthracite ou autre couleur RAL sur demande.



Optique de base composée de 12 puces - 30W, 2592 lumens, durée de vie 60000h, 3K, optique asymétrique.

Protection de base contre les surtensions atmosphériques de 6 kV.

Driver d'alimentation avec possibilité de variation d'intensité et de contrôle.

Consommations, températures de couleur et câblages disponibles en différents types.

Structure composée de :

Corps de forme, mesures et moulures conformes au dessin fourni.

Raccord pour version sommitale ou suspendue avec tube fileté 3/4”, à boulonner sur la structure de support.

Dans la version sommitale, le tube fileté et la boulonnerie en tête de la structure sont cachés par un manchon ornemental en aluminium.

La partie inférieure est constituée d'un compartiment en aluminium sur lequel est monté le moteur LED.

Le moteur LED est soutenu à la structure par 4 vis en acier INOX.

Compartiment LED IP65.

Optique :

Constituée d'un bloc unique en aluminium qui garantit la dissipation de la chaleur émise par la diode LED.

Optique basée sur des lentilles moulées LEDiL IP67, résistantes aux rayons UV et aux chocs IK10, avec des collimateurs de haute précision pour la concentration du faisceau lumineux.

Le circuit est verni avec une poudre spéciale isolante qui augmente la protection contre les décharges électrostatiques.

Sur la structure de dissipation sont montées les optiques IP67 avec un joint d'étanchéité pour la protection des circuits LED.

L'ensemble du moteur LED est fixé au corps inférieur du luminaire par six vis M4 en acier inoxydable.

Le moteur LED reste facilement amovible pour d'éventuelles opérations de maintenance.

À côté du moteur LED est monté un support pour le driver d'alimentation, également fixé à la structure par des vis en acier inoxydable, ce qui rend l'ensemble facilement amovible et séparé du moteur LED. Autour de la structure inférieure, bien isolées, se trouvent toutes les connexions électriques, y compris les fiches, une pour déconnecter le moteur LED du driver et une pour déconnecter le driver du réseau électrique.

Peint en finition ANTIQUE EUROCOMITALIA ou autre couleur RAL sur demande.

Tête pour mât artistique réalisée en une seule pièce de fonte pour mâts à double ou triple bras et lanterne en tête.

L'élément est composé d'une base cylindrique surmontée d'un large motif floral bombé à feuilles d'acanthe.

Le fût cylindrique lisse se termine par une simple bande circulaire.

Prévue pour une fixation sur une âme en acier pour mâts via un tube fileté 3/4 GAS, également pour la fixation de crosses de la série 400.

De plus, l'élément peut monter un corps d'éclairage supplémentaire en top ou une crosse pastorale de la série 500.

Hauteur de l'élément : 300 mm.
